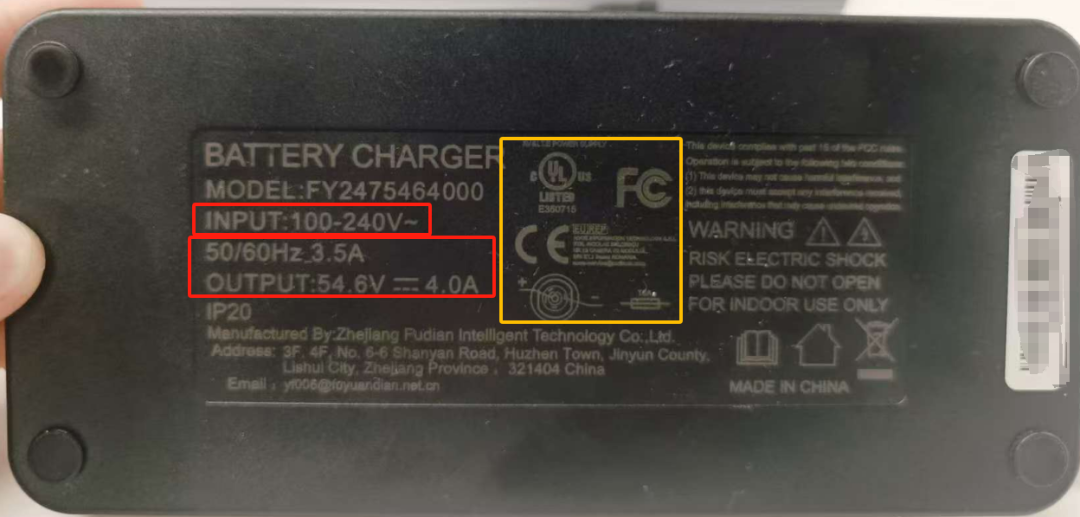

網上淘了一個二手廢舊電池充電器，前兩天拆解了下，感覺做工還挺精致的。下圖是外殼，100~240V AC輸入，輸出54.6A，4A，應該是給48V平臺電瓶充電的，右側橙色框框中有各種認證的標識，其中顯眼的有UL美規認證（非強制性）FCC美規認證（強制性，類似與國內的3C認證）以及CE歐盟認證，另一個沒看清。

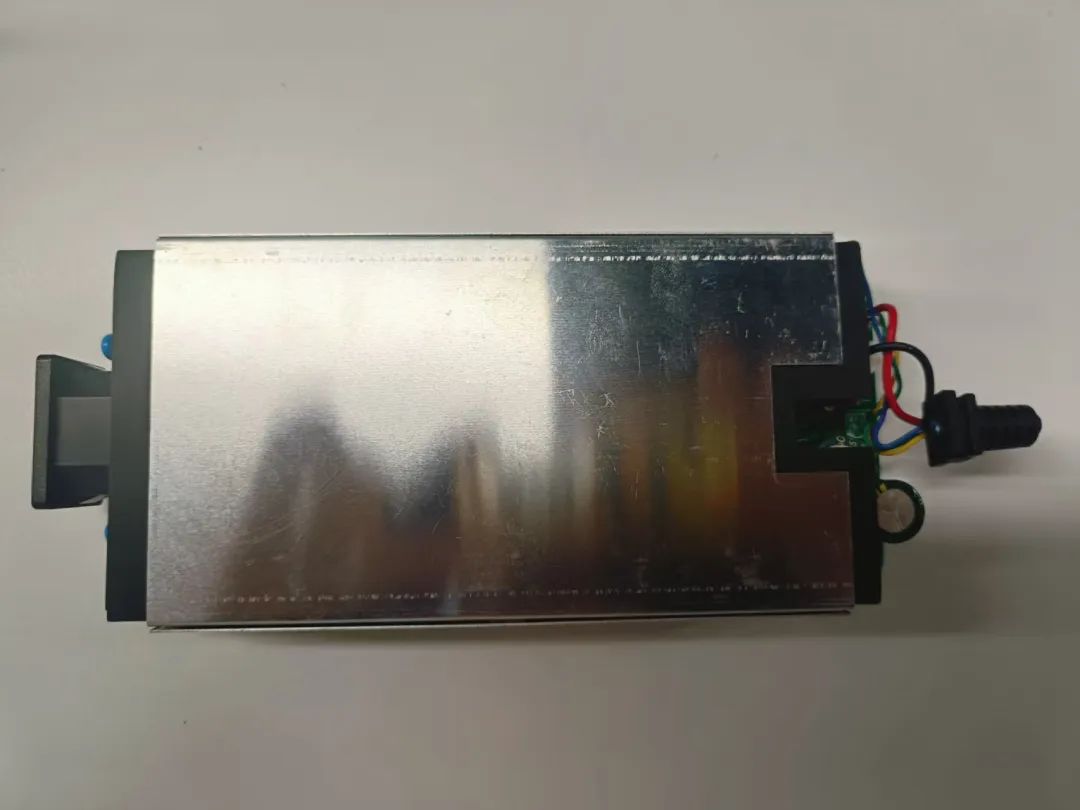

擰開四個墊片下面的螺絲，拆開黑色的塑料外殼，銀白色的屏蔽金屬面鋪面而來，甚至有些反光。

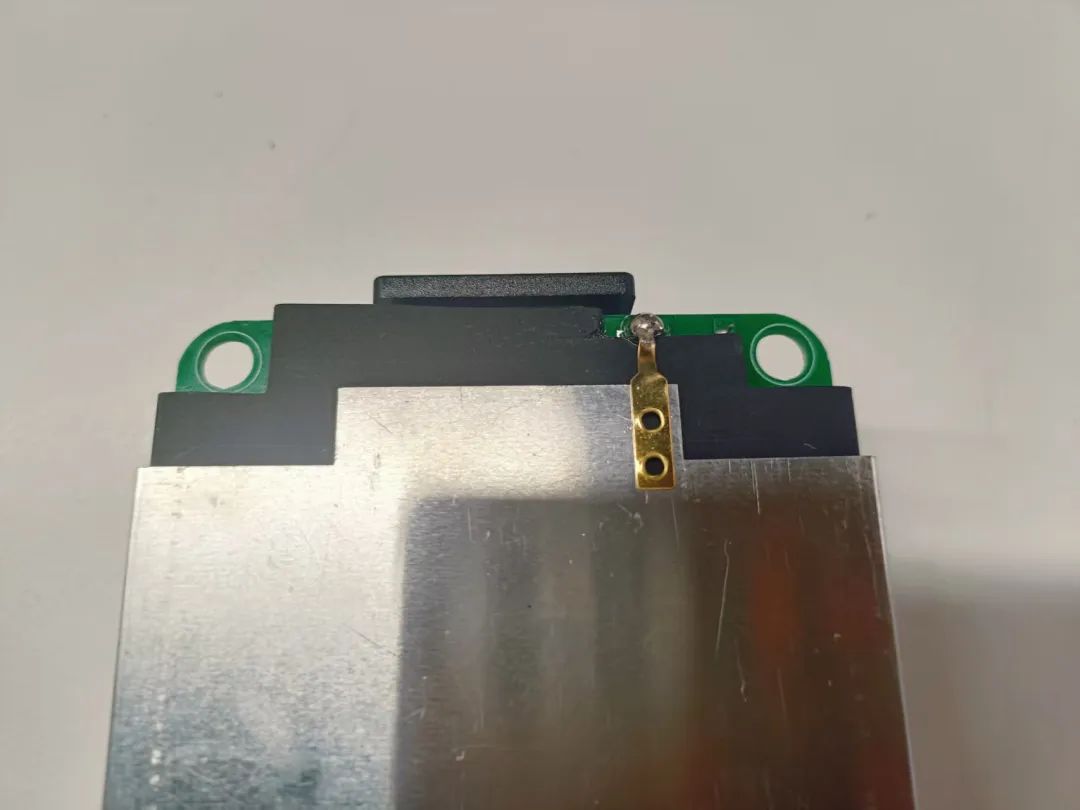

值得注意的是屏蔽金屬作為該產品的EMC防護措施，其接地點分布有兩處，并且每一處都做好了良好的接地。如果接地不良，屏蔽效果會適得其反。

接下來接地屏蔽罩打開之后，里面是一層黑絲絕緣層，有點經驗，這產品做的挺講究。

打開絕緣層，內層還有一大塊的導熱硅脂

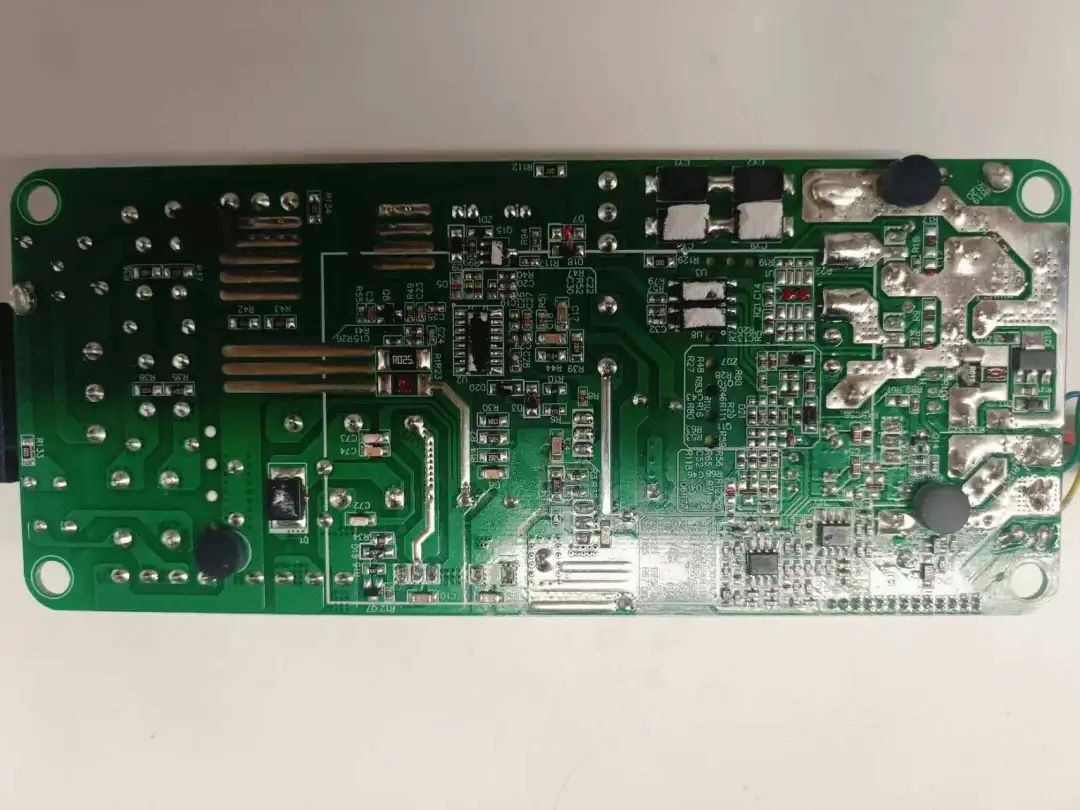

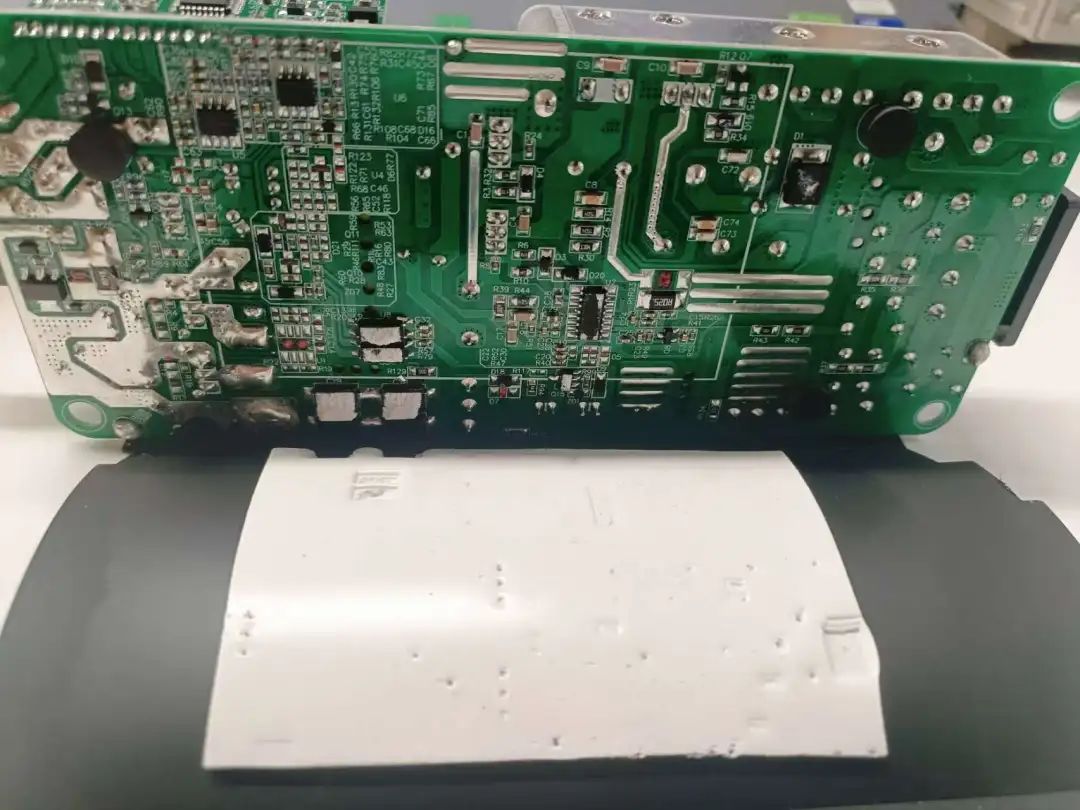

背面的的PCBA

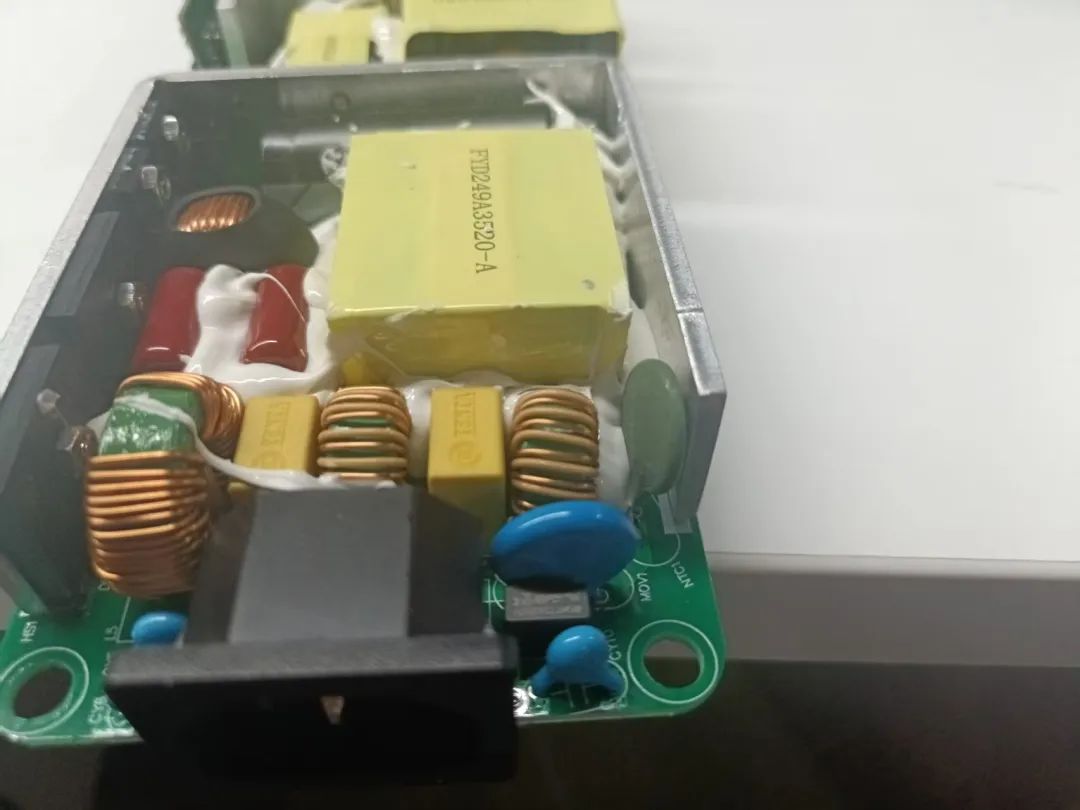

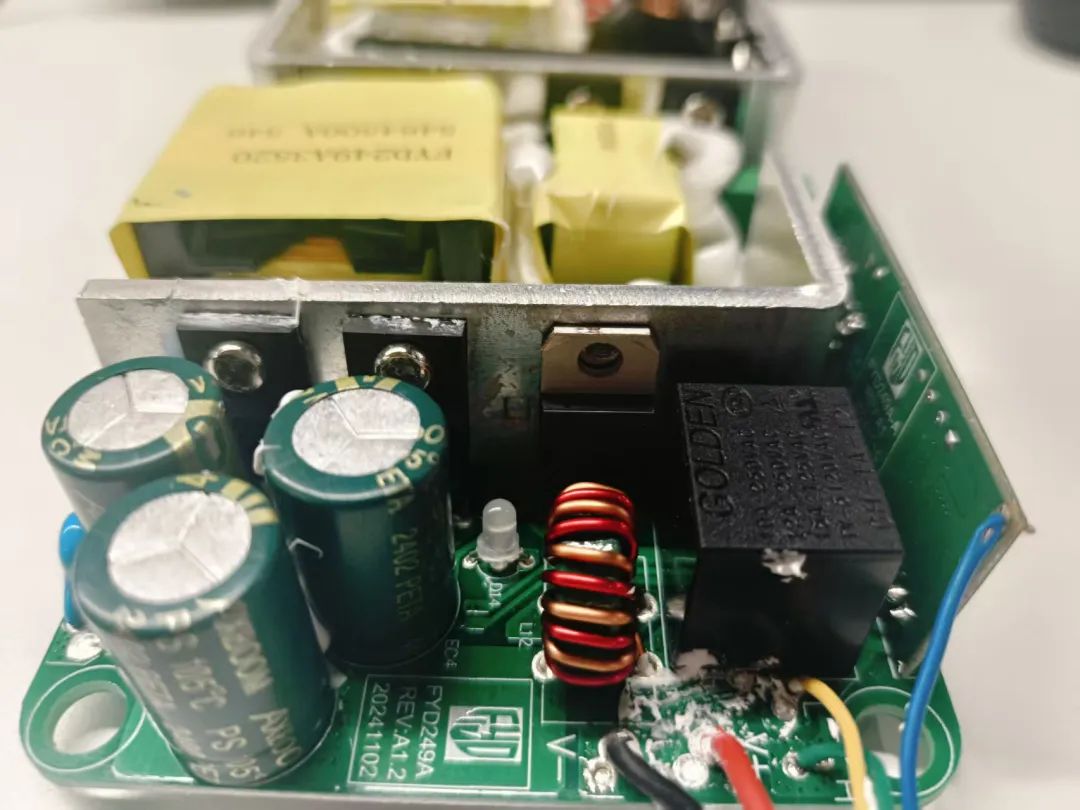

PCBA正面，我覺得這一面非常驚艷，大功率晶閘管和整流橋通過螺絲預先鎖在U型以及L型的鋁制散熱片上，然后再焊接到PCB板上，給人感覺很舒服，交流輸入一側散落著諸多Y電容、共模電感，差模電感、CB電容，變壓器、和大容量鋁電解電容器。

因為螺絲是預鎖的，所以好不容易把散熱片拆下來，值得注意的是散熱片這邊的一個針腳是為了將散熱片接地，防止散熱片成為輻射發射的干擾源，這也是我們在EMC設計中的常規操作。

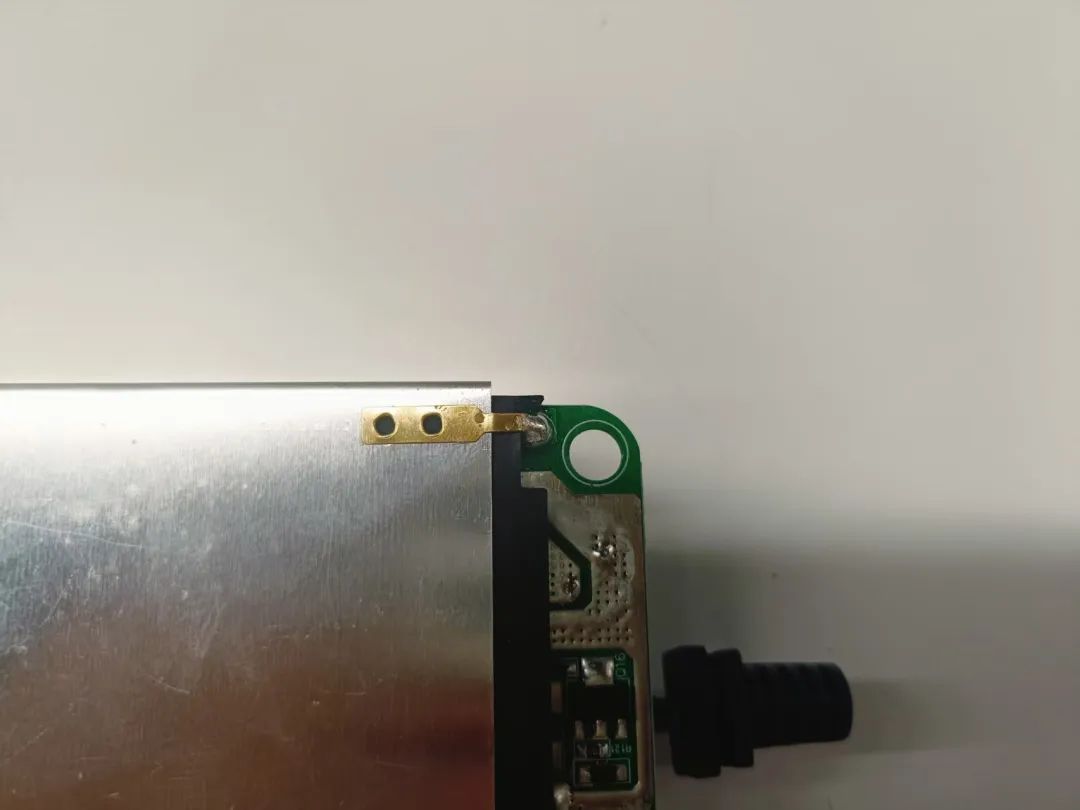

EMC屏蔽接地焊接點總共有兩處，分別在屏蔽金屬殼的兩側，焊接點經過PCB背面的一個0R電阻穿到板子正面通過一顆Y電容接到Earth。

此處?？破找幌耏電容的作用

旁路共模干擾：Y電容通?？缃釉陔娫淳€（L/N）與地（GND）之間，為高頻共模噪聲（如電網干擾、雷擊浪涌）提供低阻抗通路，防止干擾進入設備。

保障人身安全：通過將泄漏電流導向大地，避免因絕緣失效時外殼帶電導致觸電風險。其容值嚴格受限（如Class II設備常用≤4.7nF），以控制漏電流在安全范圍內（如<0.25mA）。

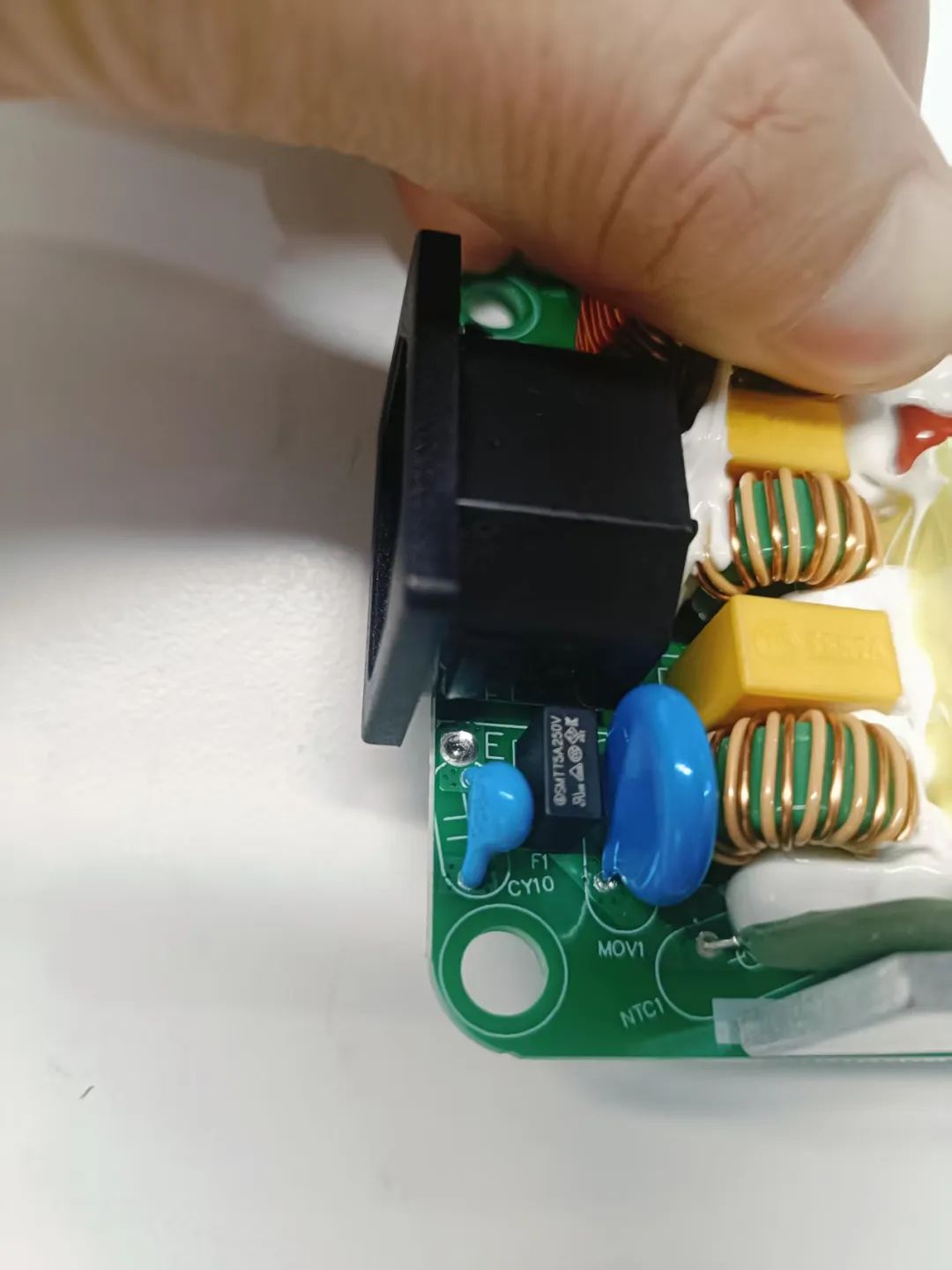

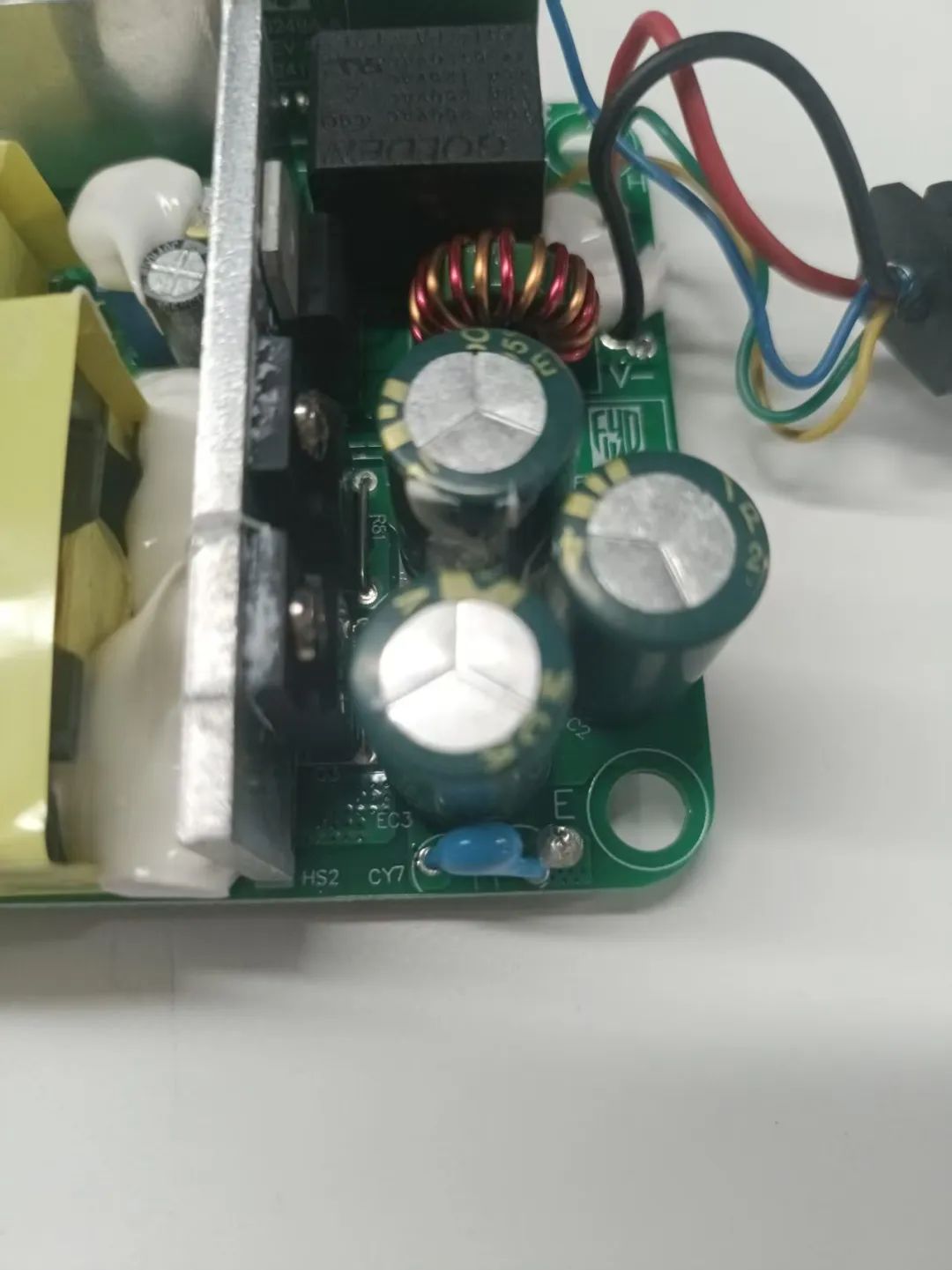

另一處接地點和Y電容。

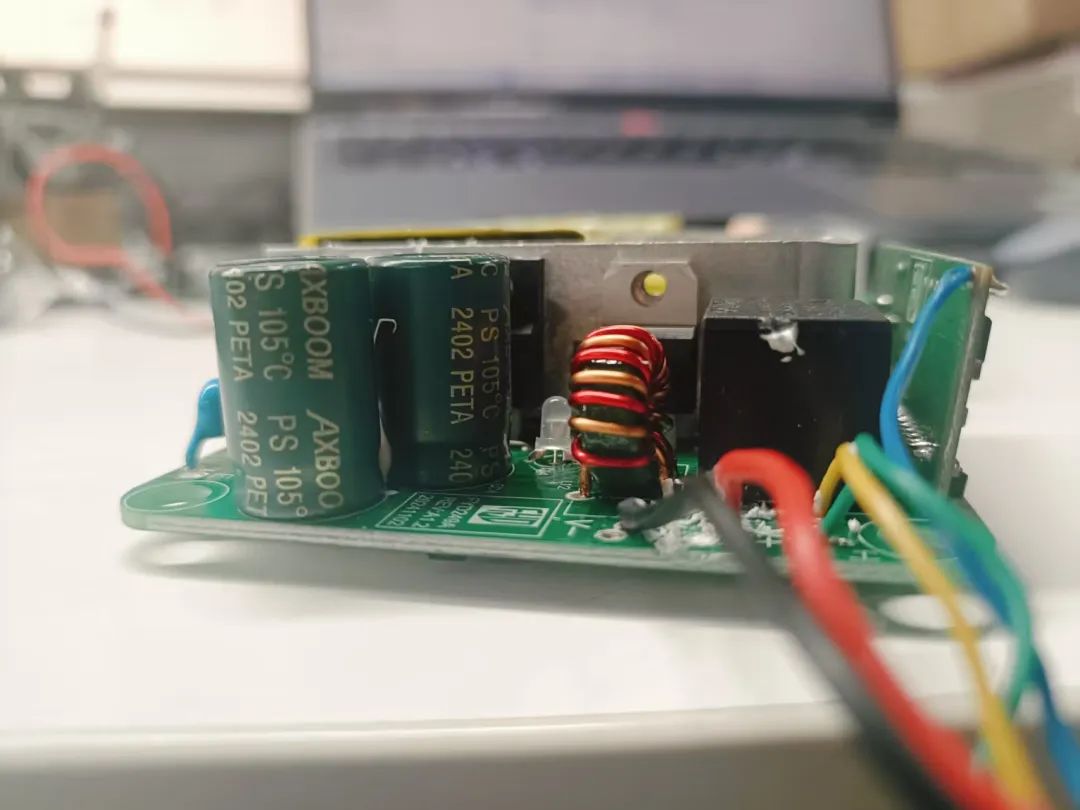

再來幾張高清圖片，不知為何，總是對這些東西莫名的興奮，比炫一杯咖啡還興奮，我想大概這就是熱愛吧！

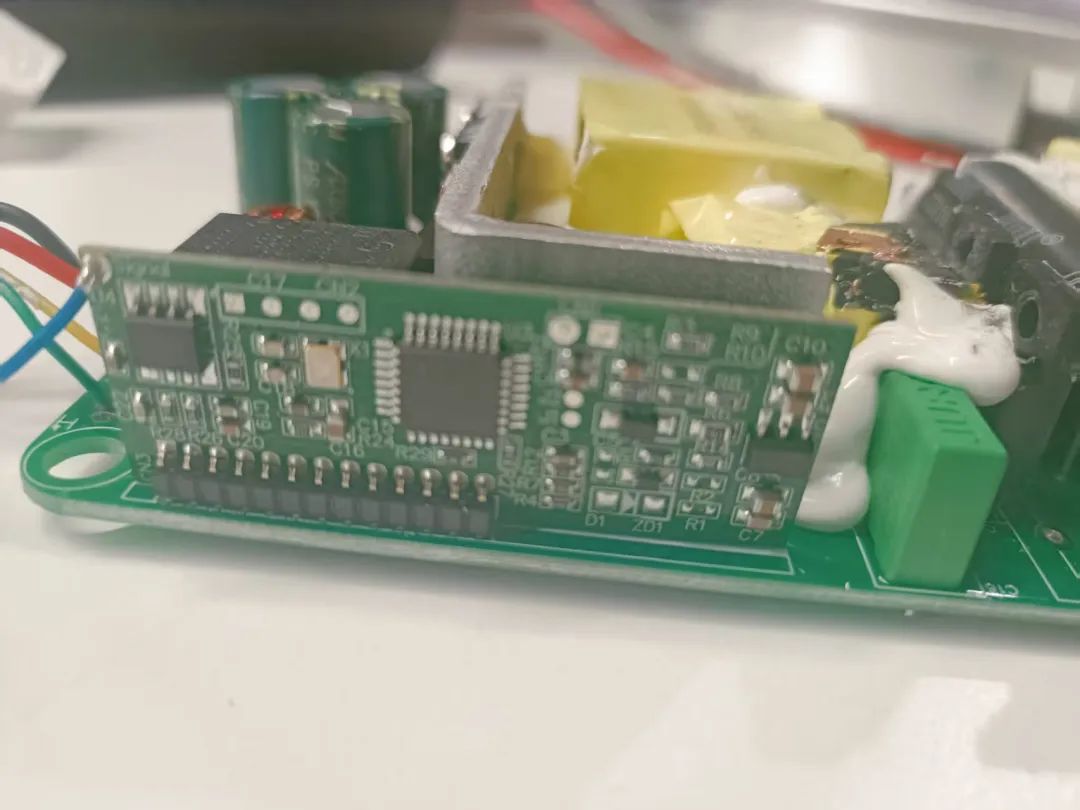

值得注意的是上圖這邊有一個立著的小板，板子上有MCU以及CAN收發器，應該是充電器帶有通訊功能或充電握手功能。
