手上有個安鈦克的TP-550C 金牌電源，計劃拆解一下。希望大家能支持，話不多說，先來幾張圖：

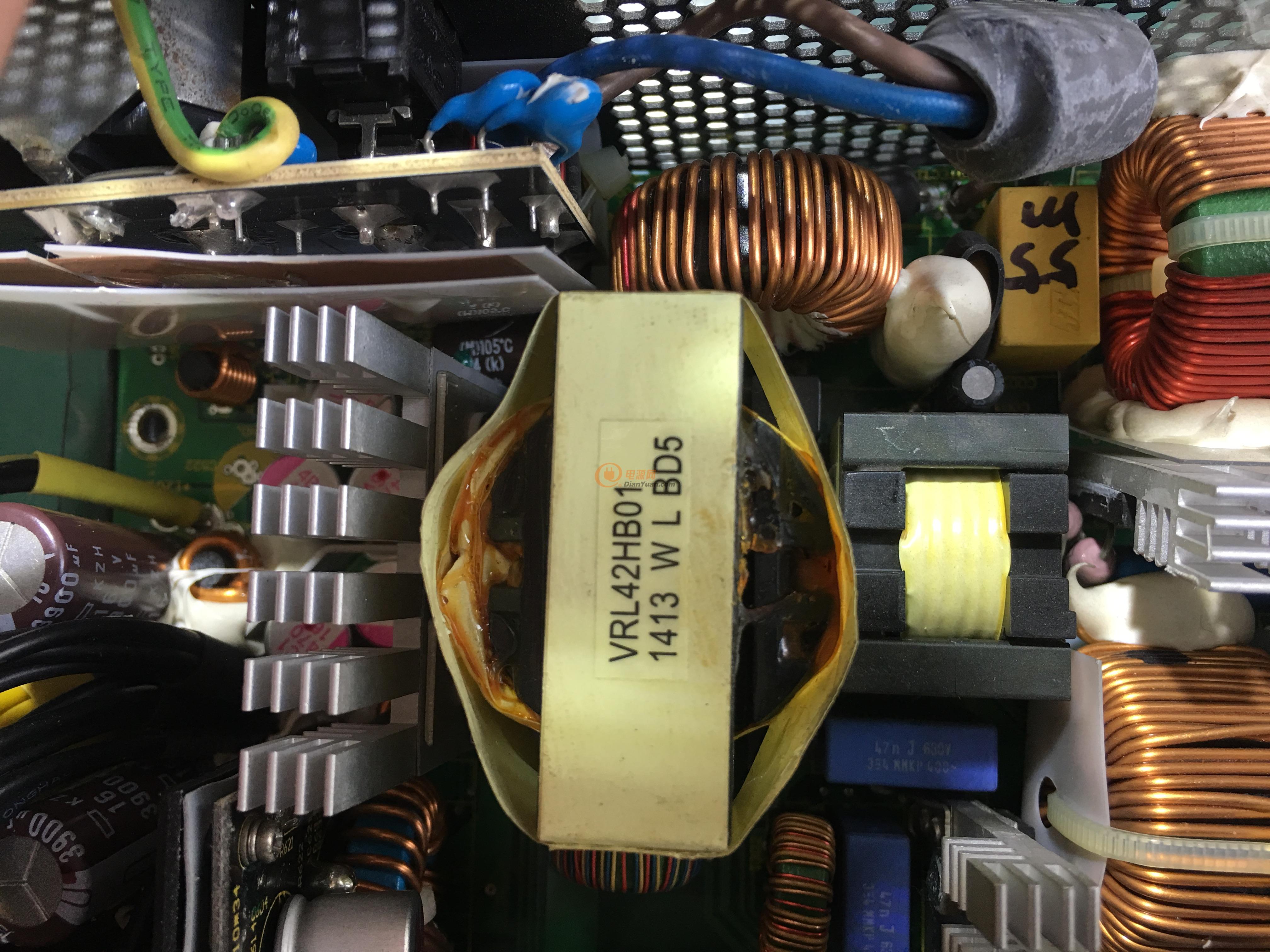

開蓋，里面的東西還是挺多的啊。濾波環，濾波電容，安規電容，電感，變壓器，大電解，輔助電源，還有3個小板子。

板子背面還有些綠色的膠，非常硬，很難弄下來，那個壇友有辦法把它們弄下來。

交流輸入和濾波電路。

交流濾波專門有一個小板。

主板上也有交流濾波電路，共模環，X電容。

輔助電源，芯片是英飛凌的準諧振集成芯片ICE2QR4765Z。

PFC電路，鐵硅鋁磁環繞制的電感，大電容是330u/420V的，420V耐壓挺少見的。

主電路是LLC的，一個PQ3220當做諧振電感，圖下邊有兩個小磁環，現在還不知道是干啥的，可能一個是驅動，一個是電流檢測。

輸出有一個立著的小板，濾波點解，有一部分是固態的，還有鋁電解電容。

還有兩個控制小板，一個板子上是PFC芯片和LLC芯片。ICE2HS01G和3PCS01，這兩個芯片都是英飛凌的芯片。

拆了兩個小板，一個是前級PFC、LLC的芯片板，另一個是輸出監測板。

絲印都是在貼片的背面。PFC芯片3PCS01,LLC芯片ICE2HS01G。輸出檢測芯片PS223。DC/DC模塊拆下來了，這個模塊很不好拆啊。正面，兩個磁環電感，兩個固態電容（輸入電容）。

背面，一塊鋁散熱片，PCB和散熱片用螺絲固定。

拆開固定螺絲，PCB和散熱片之間油一塊絕緣導熱布?？刂菩酒茿PW7159,7個貼片mos APM2558N。mos散熱方式：螺絲將MOS管平面壓在有絕緣導熱布的鋁散熱片上,mos管平面涂有導熱脂。

APW7159典型電路圖：

LLC的整流電路是采用二極管和MOS管并聯的方式。需要開通時，二極管先開通，二極管比MOS的體二極管速度快壓降小，之后MOS導通，整體是同步整流，相比較典型的同步整流電路，同步mos開通之前的損耗降低了

PFC 和LLC MOS管都是IPA50R250CP，PFC升壓二極管是STTH8S06D（是超快回復不是碳化硅，有一點點失望）。上圖：
