-----本文簡介-----

主要內容包括：

        寫一篇批判一下1117這個LDO，最近項目出了點小問題要調整電源時序，發現1117由于沒有任何外圍功能引腳導致它不能調整軟起動時間和啟動順序，最終小問題也沒解決。

        下面寫一下1117的不足之處批判一下子。

----- 正文 -----

先贊↓后看，養成習慣！

    1. 壓降Vdrop

        這個參數1117與現代新的LDO有明顯差距，新的LDO能做到低于200mV甚至是在輕載下只有幾十mV，而1117典型的壓差為1.1V左右，實際上在現在這個時代我覺得1117就不能叫LDO（低壓差線性穩壓器），算是個準LDO吧。

        1117這個的壓降如果是在低功耗場景下效率很低，很不適合電池電壓臨近放電末期時繼續工作。

    2. 靜態電流

      靜態電流或者說靜態功耗很大，一般在5mA左右，這個看起來不大，但是與現在的LDO的幾十uA相比有百倍以上的差距，現在甚至還有nA級別靜態功耗的LDO。同樣的如果是低功耗場合對設備續航影響巨大。

    3. 電源抑制比（PSRR)

        1117系列的典型 PSRR 一般只有 60 dB@120Hz 左右，高頻性能更差，而新的LDO如TPS7A90（TI）的PSRR > 60 dB @ 1 kHz, > 50 dB @ 1 MHz，很適合接在DCDC后級來降低開關紋波使用，適用于模擬/射頻/高精度 ADC 場景。

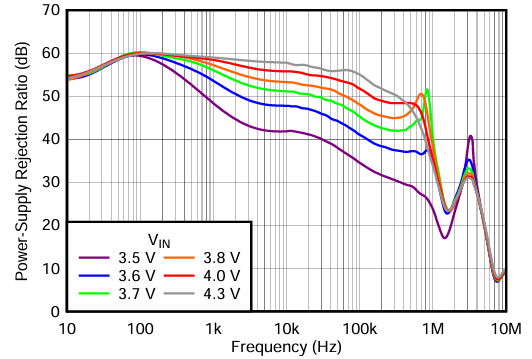

TPS7A90的PSRR

    4. 其它性能

        其它性能例如噪聲以及穩壓精度上1117都不占優勢,另外熱性能來說,1117封裝基本就SOT-223,熱阻比較高,體積也比較大,而新的LDO可選的封裝很多,可以更方便的根據負載大小和空間大小來選擇.

  5. 外圍電路

        外圍電路這一條由于1117實在沒有別的啥功能,因此也比較簡單,但是1117有個比較不好的點是輸出一般需要一個10uF甚至推薦22uF以上的大電容才能保證輸出響應夠快，而現在很多新的LDO不存在這個問題，基本上1uF就足夠了。

    6. 特殊功能

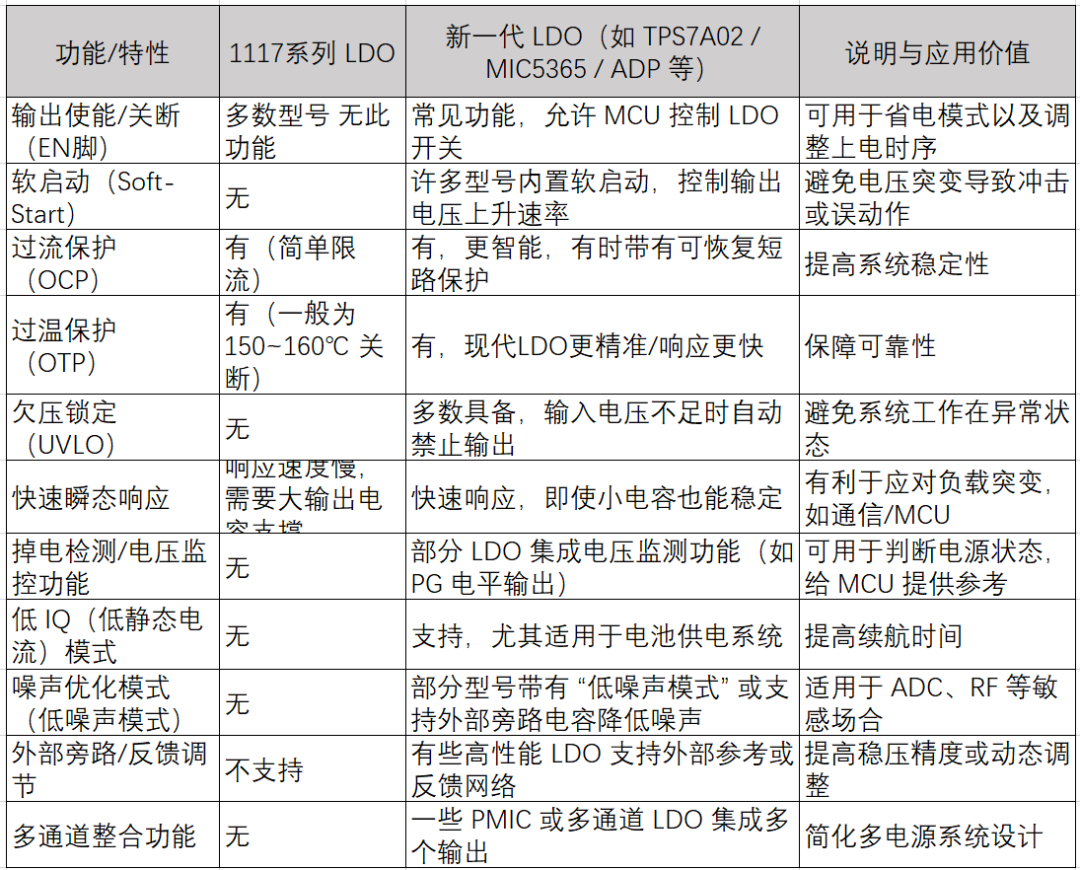

      說到這個特殊功能，那1117差的可就更多了，最常見的功能是Enable引腳，有這個引腳的LDO可以通過RC充電的方式調整上電時間，另外可以通過Disable的方式來節省電量。同樣的還有軟起動功能也是一樣的可以調節上電時序。其它的不一一列舉，以下是常見的其它LDO的功能。

當然只是為了批判一下子，省成本那還是1117吧。????
