1. ?設計需求分析

->?輸入電壓：DC電壓120~550V。

->?輸出參數：+12V1A、-12V0.5A、5V2A三路輸出。

->?硬件需求：反激拓?fù)?，效?5%以上。

2. ?參數計算

輸入電壓：

工作頻率：

 轉換效率：

三路輸出：

輸出1：

輸出2：

 輸出3：

總輸出功率：

輸入功率：

以V1輸出為主反饋，設計占空比控制在45%以下（反激占空比大于50%會導致電源不穩定，需要增加斜率補償電路），計算變壓器變比：

實際變比取值：

設計在最低電壓時反激電路剛好進入電流連續模式，其他電壓點進入斷續模式；

占空比：

原邊平均電流：

原邊電流峰值：

變壓器原邊感量：

電感取值 ：

變壓器設計（選用ER28），查表可知：

根據伏秒定律：

Vimin*D_0*Ts" />

可得：

Vimin*D_0/(Ae.ER28*Bw.ER28*fs)=51.96" />

實際取值：

復算變壓器感量：

Lp>L0,可以通過調整氣隙將感量調整為800uH

變壓器副邊線圈匝數：

3. ?仿真驗證

為了驗證參數設計是否合理，采用PSIM仿真軟件進行驗證；

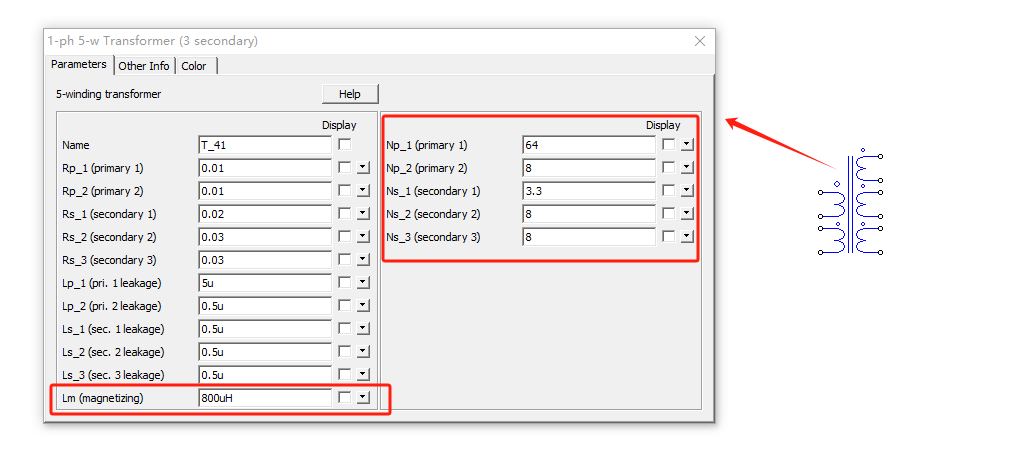

變壓器建模：

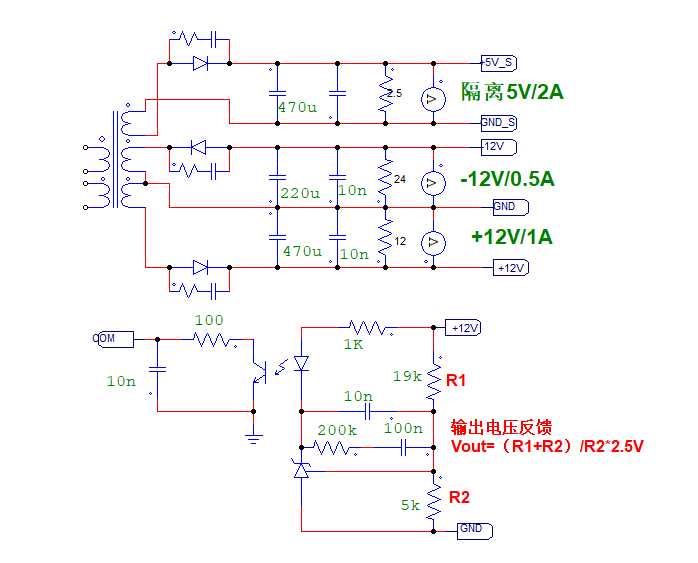

三路輸出和主反饋建模：

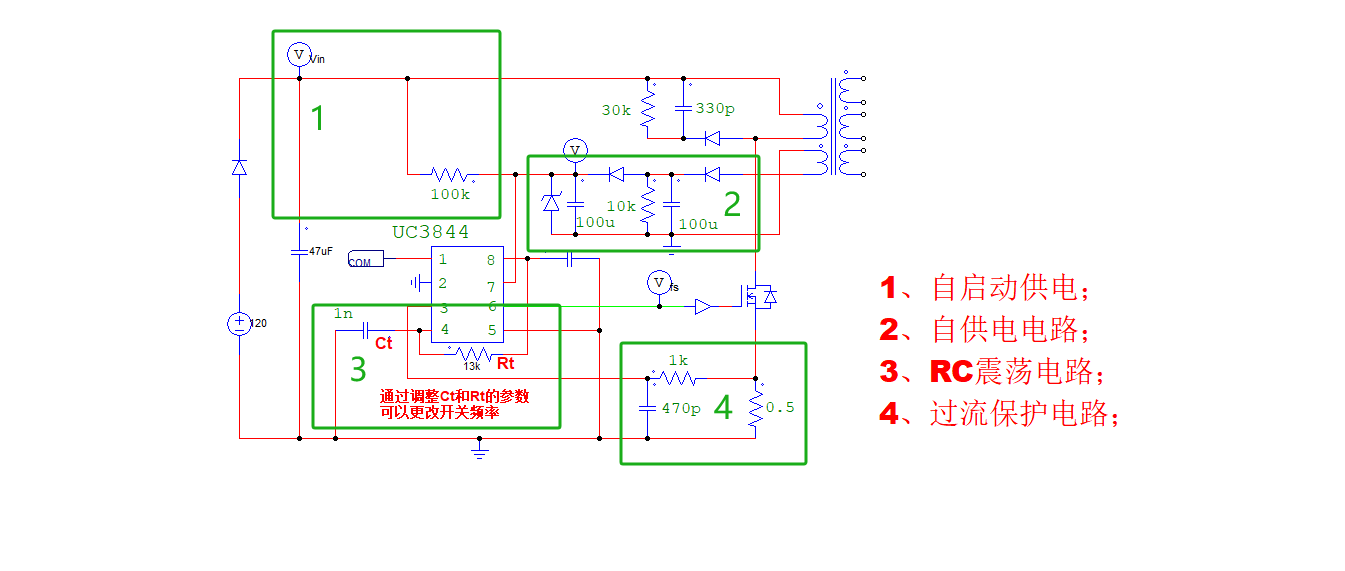

PWM芯片采用的是UC3844，外圍電路搭建如下：

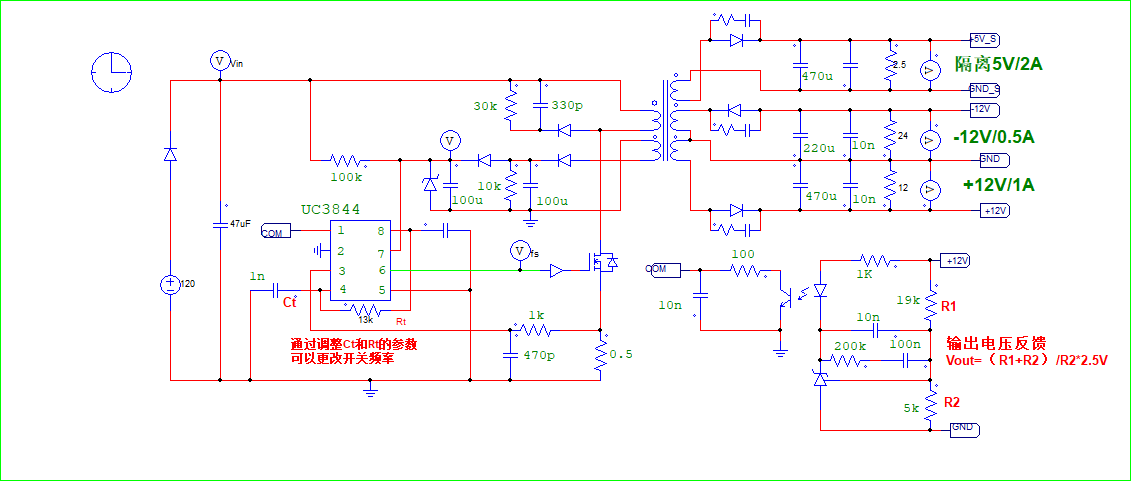

將上述所有模型搭建起來，得到反激電源系統如下：

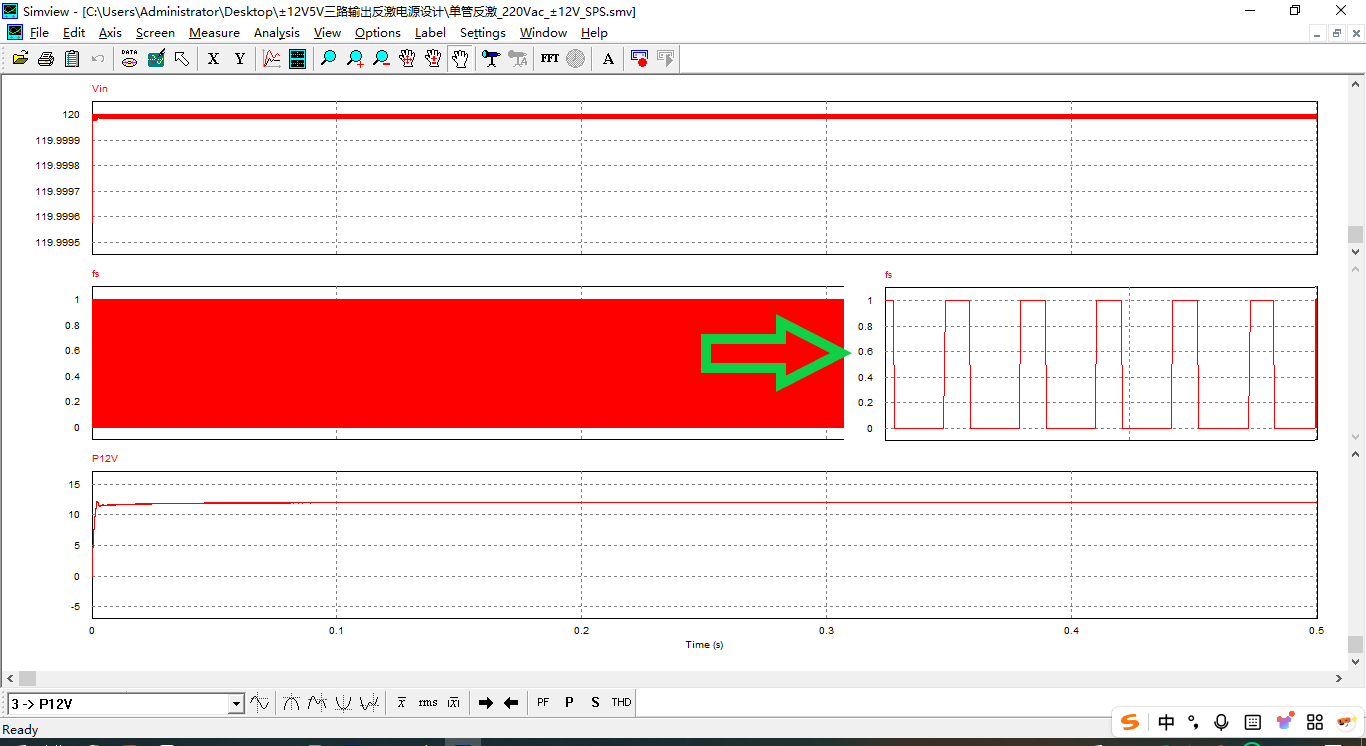

最低120V仿真波形:

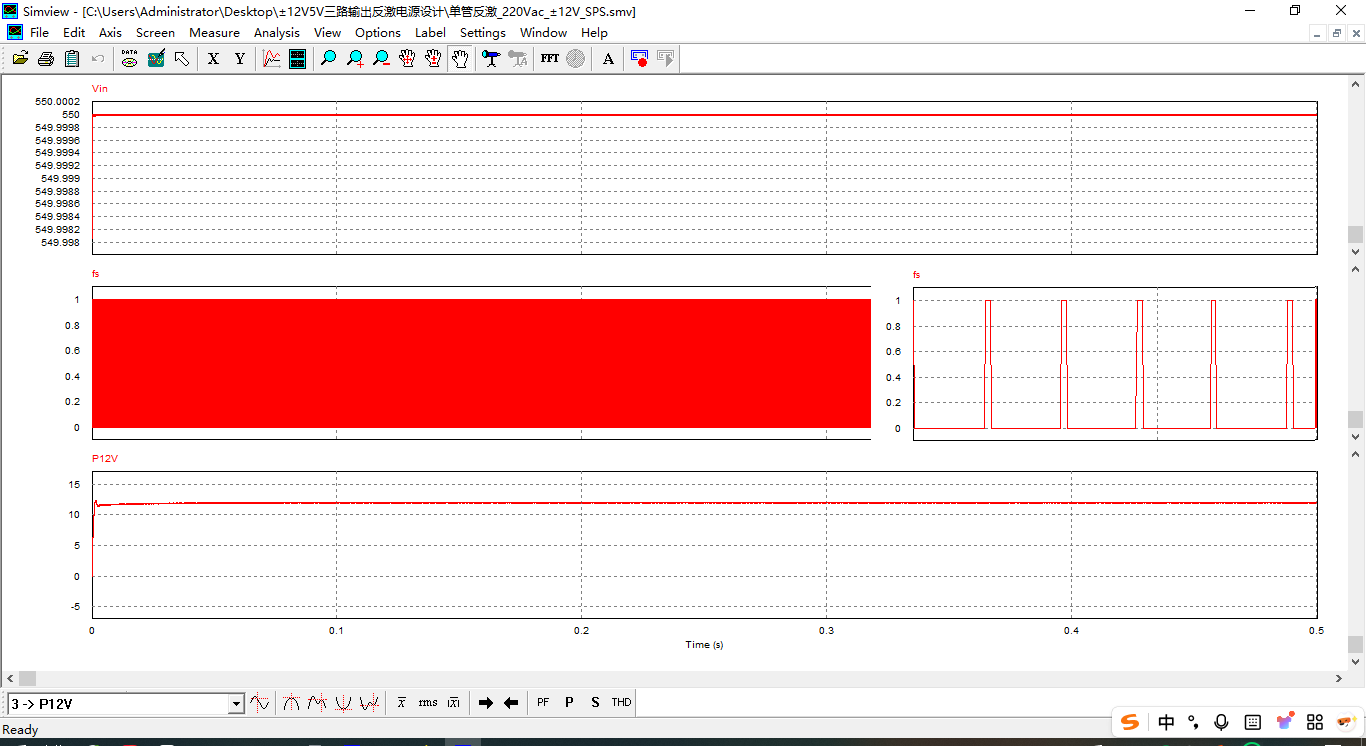

最高550V仿真波形:

4. 系統總結

       上文對反激開關電源需求分析，經過理論計算功率器件參數，結合仿真軟件對設計方案進行仿真，通過理論計算和仿真交叉驗證確認了方案設計的可行性。
