現在用TNY277做一款10W電源帶不起載，求助

tny274-280  D17，D18也是SS210

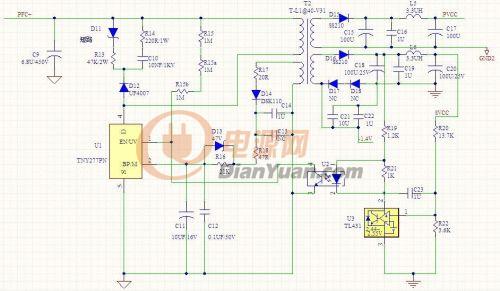

電路如圖，兩路都是12V    PVCC:12V/0.1A    SVCC:12V/0.6A

變壓器參數 EE20   NP:70T*0.27*1P     NS1=NS2=12T*0.27*3P    NA:22T*0.27*1P

輸入電壓是全壓，以后是PFC（400V）供電的

現在測試空載 主輸出12V   副輸出22V(加載1K電阻降到8V)

主電路加載100MA   277溫度急劇升高保護

求解決，是否哪里參數有問題，謝謝

全部回復(17)
正序查看
倒序查看
2011-11-25 10:25

自己頂一下，大家關注下啊  在線等

0
回復
hugan
LV.6
3
2011-11-25 10:49
@zhouyuangang
自己頂一下，大家關注下啊 在線等
發個227的DATASHEET過來
0
回復
2011-11-25 11:00
@hugan
發個227的DATASHEET過來
已經發上來了
0
回復
2011-11-25 13:36

幫忙分析下嘛

0
回復
謝厚林
LV.12
6
2011-11-25 15:30
R13 47K改為100K，C10 10nF 改為1nF。
0
回復
謝厚林
LV.12
7
2011-11-25 15:34
@謝厚林
R1347K改為100K，C1010nF改為1nF。
C23 1uF改為0.1uF+2K
0
回復
謝厚林
LV.12
8
2011-11-25 15:36
@謝厚林
R1347K改為100K，C1010nF改為1nF。

主電路加載100MA   277溫度急劇升高保護。

100mA 12V才1.2W，功率這么小不會過溫保護，一定是次級繞組反向了。

0
回復
2011-11-25 16:15
@謝厚林
主電路加載100MA  277溫度急劇升高保護。100mA12V才1.2W，功率這么小不會過溫保護，一定是次級繞組反向了。

剛才不在電腦邊，我現在去試下  也檢查下同名端

因?yàn)樽儔浩魇亲约豪@的  錯的可能性還是比較小的

0
回復
謝厚林
LV.12
10
2011-11-25 17:13
@zhouyuangang
剛才不在電腦邊，我現在去試下 也檢查下同名端因?yàn)樽儔浩魇亲约豪@的 錯的可能性還是比較小的
把檢查的結果發出來，出100mA，能不能帶400mA
0
回復
2011-11-26 15:29
@謝厚林
把檢查的結果發出來，出100mA，能不能帶400mA

多謝  謝工了，果然是我的同名端搞錯了

現在可以帶1A負載，但是變壓器有噪聲，不知道是不是變壓器沒浸漆的原因

現在圈比我也改了72:5:5:9

我是想把輸入端接在PFC那里的，不知道VDS會不會超標，PFC是400V

0
回復
謝厚林
LV.12
12
2011-11-28 08:27
@zhouyuangang
多謝 謝工了，果然是我的同名端搞錯了 現在可以帶1A負載，但是變壓器有噪聲，不知道是不是變壓器沒浸漆的原因現在圈比我也改了72:5:5:9 我是想把輸入端接在PFC那里的，不知道VDS會不會超標，PFC是400V
浸油會好很多，氣隙盡量做到0.2以上
0
回復
2011-11-28 09:16
@謝厚林
浸油會好很多，氣隙盡量做到0.2以上

SVCC空載時     PVCC加載20MA電壓10V

SVCC加800MA      PVCC20MA電壓13.5V

有啥辦法減小穩定率

0
回復
謝厚林
LV.12
14
2011-11-28 13:37
@zhouyuangang
SVCC空載時    PVCC加載20MA電壓10VSVCC加800MA     PVCC20MA電壓13.5V 有啥辦法減小穩定率
把這個兩個繞組纏繞在一起。可以改善些
0
回復
2011-11-28 15:53
@謝厚林
把這個兩個繞組纏繞在一起?？梢愿纳菩?/span>

我是把兩組線繞在一層的  也就是最外層

兩組需要高壓隔離3500V  攪在一起可能困難啊

0
回復
謝厚林
LV.12
16
2011-11-28 17:38
@zhouyuangang
我是把兩組線繞在一層的 也就是最外層兩組需要高壓隔離3500V 攪在一起可能困難啊

那PVCC輸出15V再用7812穩壓輸出12V，反饋在SVCC上就可以了。

0
回復
2011-11-29 19:14
@謝厚林
那PVCC輸出15V再用7812穩壓輸出12V，反饋在SVCC上就可以了。

恩 此法可行啊

0
回復
謝厚林
LV.12
18
2011-12-02 14:57
@zhouyuangang
恩此法可行啊
測試一下，告訴我們結果。
