BOOST升壓電路，驅動關閉后DS極延遲關閉的原因

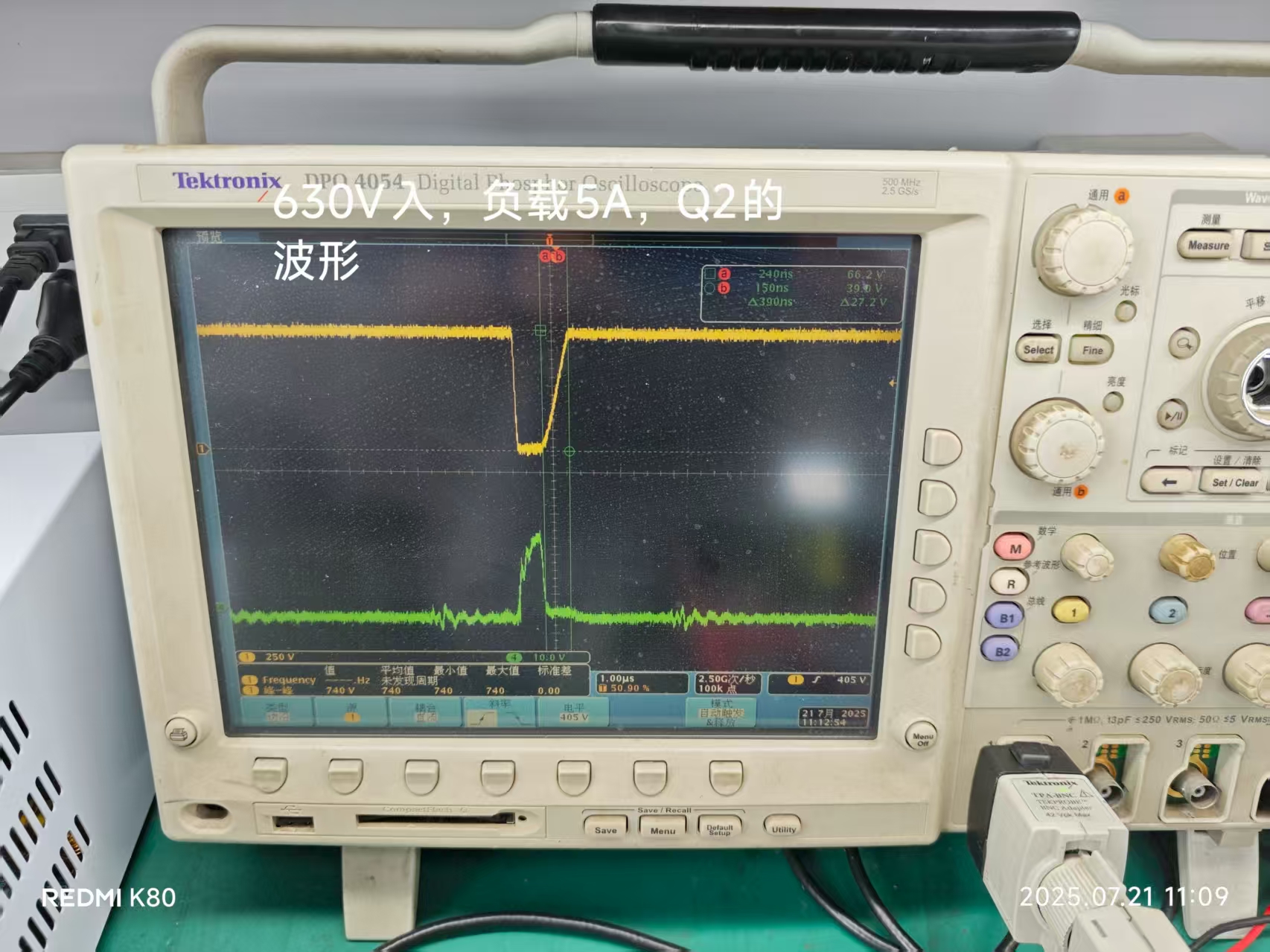

BOOST升壓電路，示波器測量GS極驅動已經完全關斷，但是DS極的波形有延遲關斷的情況，歡迎大家留言討論。波形如圖所示。

全部回復(4)
正序查看
倒序查看
jlh213
LV.6
2
07-24 17:49

有沒有可能是電感續流造成的呢？

0
回復
07-25 19:28

查看開關管的datasheet,Toff延時，Tf下降時間等參數，高壓的管子比低壓管子關閉的更慢；不同品牌也有差異。

0
回復
15小時前
@jlh213
有沒有可能是電感續流造成的呢？

很有可能，但是如何去避免呢？實測如果負載電流越大，這個關斷延遲的時間越短。

0
回復
jlh213
LV.6
5
8小時前
@weyjhonlenxiaowei
很有可能，但是如何去避免呢？實測如果負載電流越大，這個關斷延遲的時間越短。
#該內容正在審核#
