平面變壓器是怎么定義的

好啊,看看你的想法,

你制作的平面變壓器,線圈做在pcb上了嗎,是集成式的,還是?

這是個好話題,我也發起過.

對,這位朋友提的問題很有意思,關于平面變壓器的定義問題我也一直迷惑不解.我認為定義什么是平面變壓器值得探討.

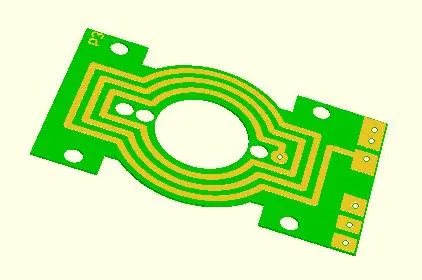

  本人是用PCB做線圈的,附上PCB圖.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133845649.jpg');}" onmousewheel="return imgzoom(this);">

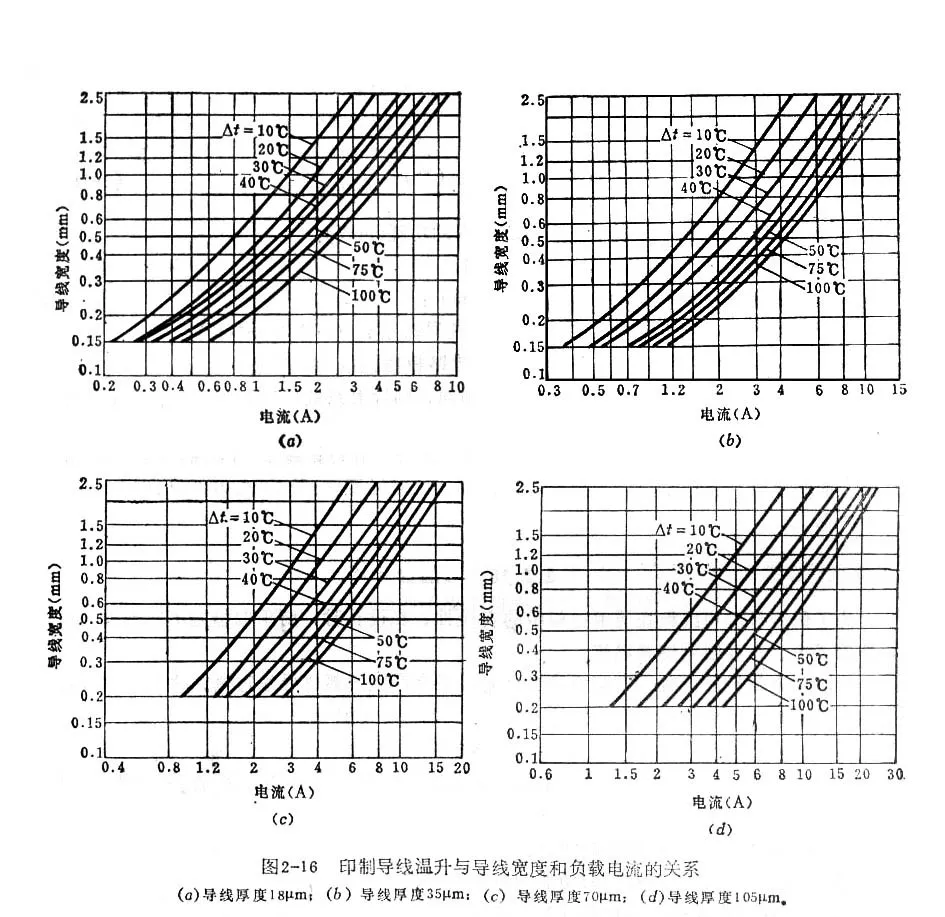

有關PCB銅箔的載流量問題也值得探討,本人在網上查到的PCB銅箔的載流量與銅箔的厚度,寬度關系曲線是否正確,請有經驗的同行指教,本人確實有點迷惑不解.附上曲線圖.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133846233.jpg');}" onmousewheel="return imgzoom(this);">

你好!我是個新手,請問平面變壓器能用在交流220V,50Hz轉化4200V,50Hz上嗎?因?yàn)槲铱吹降暮芏嗟慕榻B都是講平面變壓器如何如何的在高頻的場合應用.有哪位大蝦可以告訴我這萊鳥嗎?

平面變壓器的難點我覺得是工藝實現!你見過佩頓的平面變壓器嗎?國內的廠家很難做到!

**此帖已被管理員刪除**

誰有平面變壓器廠?

我們正在生產平面產品,可以為您提供設計和樣品!

能不能做飛利浦車用EB的平面變壓器?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141995067.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141995094.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141995153.jpg');}" onmousewheel="return imgzoom(this);">

高手:
   平面變壓器的電流密度怎么取?

請問:你的變壓器的輸入、輸出參數如何?我非常感興趣.現在進度如何?希望保持聯系!

我需要交流220V輸入,5V2A直流輸出,130kHz的平面變壓器,你看如何?

交流220V輸入,5V2A直流輸出,130kHz的平面變壓器,屬于AC/DC平面變壓器,為解決初次級的絕緣,同時也因?yàn)槌跫?jí)圈數比較多,建議采用如下結構:初級高壓小電流多圈數,使用三層絕緣線,要用LCP制作一個小骨架用來繞線.次級低壓大電流少圈數,建議使用線路板或銅箔.我現在還在老家,所以只能提供一個設計建議.我七月中旬才回廣州.保持聯系,有問題及時討論

兄弟,我也樂意和你們一起討論

這個建議不錯,不過就我所知,該方案會涉及專利風險.我們公司曾對平面變壓器的專利進行過專門的分析,PCB+銅箔、PCB+三層絕緣線、三層絕緣線+銅箔都有專利限制,就看樓上的兄弟怎么評估了,最好先調查一下.

頂!
  這次回家了,錯過機會了!

很有趨勢,有必要研究,頂

大家可以去我寫的另一個話題看看:
再開"平面變壓器"問題討論(有設計實例)

這我倒是真得不知道.我以前這樣設計過平面變壓器,還好沒有人找我麻煩.
那么,為什么我用線繞個線圈他們都要設立專利不允許呢?難道我也可以設立專利:如果用饅頭夾豬肉片一起吃的話,就要向我叫錢,是我專利.如果是吃一口饅頭再咬一口肉,那么就不違反我的專利.哈哈,開個玩笑.
這平面變壓器的專利也太多了,稍不留神,就成被告了.呵呵.

怎么搜不到？是簡體漢字的標題嗎？

找到了，謝謝
