驅動90顆串聯的5mm白光LED用什么方案好?

220市電輸入,驅動90顆串聯的LED,用什么芯片或者方式比較好,電流恒定為15ma就可以了.

全部回復(20)

只看樓主

正序查看

倒序查看

LV.9

2009-10-30 22:17

這種驅動國內曾有一家研究出來一種芯片,是純直流穩流,性能還不錯,因?yàn)殡娏餍?所以熱量也不高,這種芯片我手上也有,也有現成的電路,一只芯片只能帶一路,如果需要我可以提供廠家.QQ:254274900

回復

banma2001

LV.7

2009-10-30 23:35

不需要專用IC的,橋式整流濾波后后,一個431或者三端穩壓器,一個高壓的功率三極管,幾個穩壓管,幾個電阻就可以組成線性恒流源,只要輸入電壓足夠,精度絕對能保證.

回復

半導狂人

LV.10

2009-10-30 23:49

@banma2001

90顆串聯,220V直接整流濾波都幾乎點不亮.

回復

banma2001

LV.7

2009-10-30 23:52

@半導狂人

90顆串聯,220V直接整流濾波都幾乎點不亮.

220v整流濾波差不多有300多V,選壓降小點的管子是可以的,而且人家也是15mA,本身15mA的壓降就會小點,驅動起來還是綽綽有余的.何況現在東部大多數地區電壓偏高,平時差不多有230V.

回復

半導狂人

LV.10

2009-10-31 01:42

@banma2001

設計產品要考慮最低電壓190V輸入時的情況.

回復

banma2001

LV.7

2009-10-31 01:55

@半導狂人

設計產品要考慮最低電壓190V輸入時的情況.

他可沒說最低是190V哦,也許他那的電壓很穩定或者輸入端有個交流穩壓器呢?就算是190V,只不過LED微微亮而已.

回復

半導狂人

LV.10

2009-10-31 02:01

@banma2001

他可沒說最低是190V哦,也許他那的電壓很穩定或者輸入端有個交流穩壓器呢?就算是190V,只不過LED微微亮而已.

現在搞LED照明的都是不懂的在瞎搞,真正懂的反而不搞.

回復

banma2001

LV.7

2009-10-31 02:10

@半導狂人

現在搞LED照明的都是不懂的在瞎搞,真正懂的反而不搞.

LED現在炒的太熱,外行內行都想進來撈一把,這很正常

回復

lizlk

LV.10

2009-10-31 08:25

@半導狂人

現在搞LED照明的都是不懂的在瞎搞,真正懂的反而不搞.

哈哈,GG很高興能看到您來了,我不是搞這個的,我只是做著自己測試用,至于190V我想問題不大,190V*1.414都有290多V了.謝謝您的提醒,以前我也做過LED這塊,不過早就沒有做了,現在只是做著玩.

回復

lizlk

LV.10

2009-10-31 08:50

@banma2001

對阿,兄弟你提醒了我了,在這里,90顆串聯,
效率并不成問題阿,多謝老兄提醒,兄弟有類似的電流采樣電路嗎?
還有高壓的功率三極管用什么型號比較好,問題比較多,
我原本不是做這個的,算是門外漢吧.謝謝你!

回復

banma2001

LV.7

2009-10-31 09:07

@lizlk

對阿,兄弟你提醒了我了,在這里,90顆串聯,效率并不成問題阿,多謝老兄提醒,兄弟有類似的電流采樣電路嗎?還有高壓的功率三極管用什么型號比較好,問題比較多,我原本不是做這個的,算是門外漢吧.謝謝你!

431的datasheet里有應用電路,自己去看看吧,高壓三極管型號很多啊,找個HFE大點的就行,可以的話選個MOS也成啊.

回復

lizlk

LV.10

2009-10-31 09:43

@banma2001

431的datasheet里有應用電路,自己去看看吧,高壓三極管型號很多啊,找個HFE大點的就行,可以的話選個MOS也成啊.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3080941256953403.jpg');}" onmousewheel="return imgzoom(this);">

回復

banma2001

LV.7

2009-10-31 10:03

@lizlk

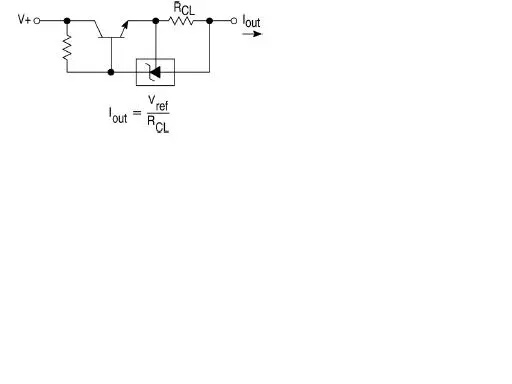

多謝老兄,下面這個圖應該可以吧.改的地方舊時V+上接入LED,IOUT接地.擔心的問題就是431能不能受的起在240V輸入的情況下的電壓降,240*1.414=339V了.減去LED上的290多V,還有快40V的壓降了.老兄有何高見,還有,這個電路溫飄會怎么樣?謝謝![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3080941256953403.jpg');}"onmousewheel="returnimgzoom(this);">

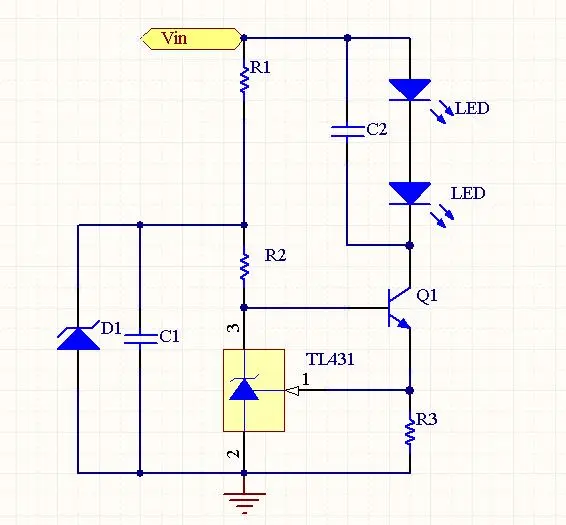

你那樣接不能保證精度的,431的工作電流也流過LED了.像這樣接就行,431的精度是不用懷疑的,只要三極管的HFE足夠大就行,如果不夠大可以2個三極管組達林頓管,或者用MOS管.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/1968661256954414.jpg');}" onmousewheel="return imgzoom(this);">

回復

lizlk

LV.10

2009-10-31 10:46

@banma2001

你那樣接不能保證精度的,431的工作電流也流過LED了.像這樣接就行,431的精度是不用懷疑的,只要三極管的HFE足夠大就行,如果不夠大可以2個三極管組達林頓管,或者用MOS管.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/1968661256954414.jpg');}"onmousewheel="returnimgzoom(this);">

高人!謝謝老兄的一再支持!
您的電路不錯,連限制最高電壓都做了,很好.學習了!
請教問題:
C1 是用來做軟啟動的嗎?
R3的取值是否這樣:2.5V/0.015啊?
謝謝!

回復
