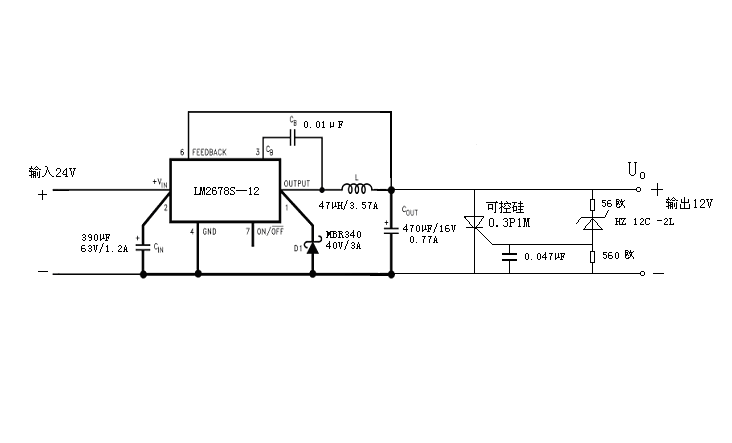

這個IC不了解,但你右邊哪個過壓保護是不行的,會把自己燒爛.保護信號最好加到IC上去,讓IC不工作.

謝謝你的指點!!    如果你有時間的話能不能幫我看一下過壓保護電路該怎么改?下面附上這個芯片的資料,沒時間的話就不麻煩了...1085922789.doc

我覺得,你可以將可控硅接在IC的第7腳.如果過壓,讓IC不工作.注意,7腳的電流要能讓可控硅開通后保持導通.如果電流不夠,可以從24V拉一個電阻連過來.

引腳7控制電源的輸出,此引腳連接到地或任何一個低于0.8V的電源,則可完全關斷電源輸出,關斷時,電流僅為50μA,它的內部關斷電流接近20μA,有一個7V的穩壓二極管,當高電位驅動該引腳時,其高電位最大不能超過6V,電源有電壓輸出,不需要做開關控制時,該引腳懸空.
你說的電流不夠是什么意思?可控硅導通的話就是短路了,電流應該夠大吧?還有上面芯片中的關斷電流不知道是什么意思,能解釋一下么?
謝謝你這么忙還抽時間來幫我!!

當輸出過壓時,可控硅導通,將第7腳電壓拉低.在IC內部,7腳有一個上拉的電流源,可控硅導通后,流過可控硅的電流就是這個電流源的電流.當7腳拉低后,輸出關斷,可控硅觸發信號消失.如果這時可控硅的電流不能維持可控硅繼續導通,那可控硅就會關斷,7腳電平會上升,IC再次開始工作.
對于輸出過壓的故障,我們一般采取的辦法是將模塊關斷,不允許再次啟動,所以必須保證可控硅持續導通.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1086070283.bmp');}" onmousewheel="return imgzoom(this);">

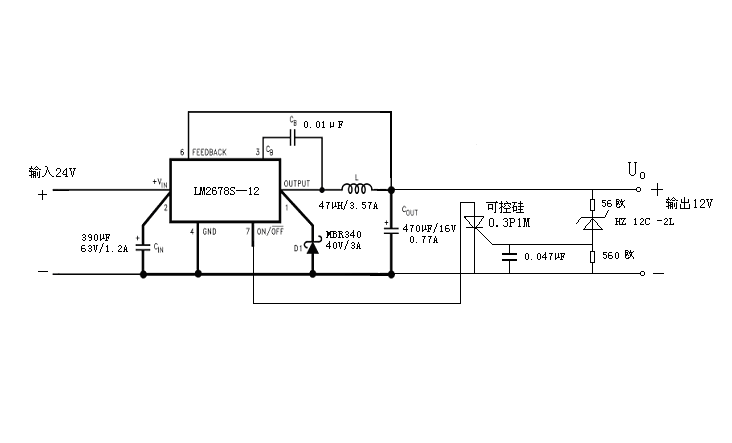

是不是這樣接到7腳?這么接的話能保證可控硅陽極電位高于陰極電位嗎?
謝謝斑竹的指點,總算明白怎么回事了!!

是這樣接.
但過壓關閉電源的功能能否實現,你必須通過實驗來驗證哦!

我也很想實驗,不過沒時間了,后天答辯,我去問問老師看看
謝謝斑竹!!

可控硅一定要用來短路輸出,你最初的接法是對的.但在輸入端需要一個保險絲或前級電源能過流保護.
對于BUCK電路,過壓的情形一般發生在開關管擊穿短路時,這時去關斷控制電路已經沒有意義.

而且這個可控硅的電流容量要足夠大!
