我自個先頂一下,,呵呵500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/179431235062977.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/179431235062986.jpg');}" onmousewheel="return imgzoom(this);">
頂完了謝了,,呵呵
QQ35919694超創作品,

牛!高科技啊!

有點同意樓上,針針見血,那變壓器最多去到500W,2000W的話是無法實現的.

引用:
《3525工作低頻,推MOS2907 6對陳列安裝,由PIC芯片控制3525頻率脈寬可調25-75%,無磷/有磷一體機兩用設計》
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
問題:
1》?? 3525工作低頻?  幾赫芝?  3525不可能推MOS2907 工作在20赫芝誘捕無鱗魚.
   因?yàn)?525工作頻率低于100hz就不穩定,tl494也只能最低下限到40hz.再低頻率就不可能了.

2》??  由PIC芯片控制3525頻率脈寬可調25-75%??
   請問3525頻率脈寬可調是怎樣實現的? 頻率變化了后面的變壓器的電感阻抗及 輸出線圈的V/A匝數比怎樣解決? 整機效率問題怎樣解決?頻率改變輸出阻抗失配燒機問題怎樣解決?
   特別是25-75%脈寬調寬問題在3525上是是怎樣調的? 3525是可以調寬的,但3525只是振蕩推動,后面還有輸出、變壓器部分等、等部分.  這調寬能在“振蕩”級調嗎? 即使調了這變壓器變成反接工作,功率管變成單邊工作,逆程高反壓升高,不燒機才怪了.  呵呵.

3》?? 根據樓主上的圖一目了然,只是一個純交流機.里面空空無物,幾個另件曲指可數.
   所謂“二用、可調”的功能估計也同機箱內一樣:空空如一,
   輸出功率《20赫芝》2kw水份十足.變壓器繞制非?！笆荨鄙?  典型的大鐵芯小線包產品.這樣的變壓器真實的低頻功率能有幾瓦?

你錯了,3525可以用外加震蕩的方法來搞低頻率,調占空比.

不過樓主那機明顯沒有這個功能

外加震蕩的方法來搞低頻率,調占空比必須在變壓器后面有整流濾波后才可以得到《解調制》.

上面樓主并沒哪么說,圖片中也沒有這類作用的另件.所以外加震蕩的說法對該機不成立.

3525手冊中下限頻率是100hz,實踐中下限頻率也始終達不到50hz.何況電無鱗魚是20hz.不知樓主用什么方法實現.

很感謝以上樓主的回貼,,呵呵
我能用3525我肯定會明白它不能工作于100HZ以下不穩定工作
那我可以用外部芯片控制它啊,,將3525主頻工作在正常的頻率,用外部PIC控制它分割它100HZ成低頻1HZ都可以.這是原理當然效率就在于3525主頻,頻率不低當然效率就不會低了.

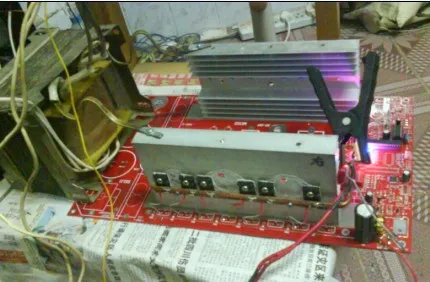

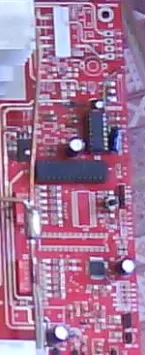

就是書生和勞動者還是有一定分別的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/179431235295535.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/179431235295565.jpg');}" onmousewheel="return imgzoom(this);">
不能實現它的功能,那機是吹出來不是做出來,,呵呵

說到功力問題,不記得補一個圖
功力可以上到2KW實際負載,上圖是試驗,最大可以達到讓輸入電流超200A

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/179431235295908.jpg');}" onmousewheel="return imgzoom(this);">

確實有芯片支持,但是否能出20hz不一定.因?yàn)槎螆D片未證實有解調制另件.

有道理,,可呵
只能現場調才能正實,,呵呵...視頻也有假的

這樣一來，不就是傳說中的混頻么。

是

不太信?。∵@變壓器有2000W？如果是高頻的磁芯我連10000W都信，這？我是很相信啦！我的那個500VA的都快10斤重啦！

2000w有沒有不敢說，但是你說500w要10斤重也是有點夸張（一般低頻魚機頻率大多數在120hz~240hz之間，沒有后級直接輸出）。



這個你不要抬杠，頻率做到800HZ絕對不止2KW

plc？？魚機都搞起自動化了

當年吹過現在還有人在論啊，，呵呵。。。這么久了現在也頂一下
