這是我08年10月設計的方案測試數據
時間:58天
342顆 6路×57 Φ5正白 暖白 冷白
輸出電壓 輸出電流 帶載直流高壓 輸入交流電壓 輸入交流電流 空載直流高壓 空載輸出電壓 電阻調節 輸入功率 輸出功率 電源轉換效率
DC172.5V 94mA 233.8V AC228.3V/50HZ 0.101A 296.7V 291.1V R1=20|20
DC170.9V 95mA 233.3V AC229.1V/50HZ 0.097A 299.5V 294.5V R1=20|30
DC170.5V 96mA 235.7V AC231.4V/50HZ 0.091A 299.3V 292.5V R1=20|51
DC165.4V 97mA 235.3V AC231.0V/50HZ 0.074A 299.2V 293.2V R1=30
DC163.5V 52mA 230.2V AC227.5V/50HZ 0.066A 295.8V 290.2V R1=51
342顆 6路×46 Φ5正白 暖白 冷白
DC132.7V 82mA 228.8V AC228.0V/50HZ 0.076A 297.2V 291.2V R1=20
174顆 6路×29 Φ5正白 暖白 冷白
DC84.7V 82mA 238.2V AC234.6V/50HZ 0.052A 306.8V 302.4V R1=30
普通日光燈 40W 28Lux 測試標準:測試儀器離日光燈水平距離3m
342顆 100mA 63Lux
85mA 51Lux
63mA 44.3Lux
50mA 31Lux
需要方案,請聯系我
E-mail: shileiwhut@sina.com
聯系電話: 13549879204 13646671700
QQ:155209051 阿里旺旺:shileiwhut
通訊地址:中山市橫欄鎮三沙茂輝工業園A區
T8管LED日光燈方案
全部回復(15)
正序查看
倒序查看
我能提供全系列LED日光燈電源 射燈電源,請登錄:www.hhcdf.com
聯系人:王勝 13924660875 667431228973687.doc
聯系人:王勝 13924660875 667431228973687.doc
0
回復
@lcx943602
能否將方案發份給我呢?qq645336995
一級代理商
專業代理銷售芯瑞 士蘭微產品
SMD802:LED日光燈(兼容 HV9910B、PT4107、A704、UC3843、OB2263、QX9910、FT870)
①．LED燈Vf值(額定電壓):白光Vf值=3.0-3.6V, 紅光與藍光Vf值=1.8-2.0V .
②．普通LED燈的額定電流為20mA(一般為0.06W),而1W LED 燈的電流一般在300-350 mA, 3W LED燈的電流一般在600-700 mA.
③．隔離與非隔離方案的區別與應用------一般情況隔離方案是通過變壓器將輸入電壓和輸出電壓隔離開,而非隔離是輸入與輸出沒有變壓器隔離,而是共地. 隔離模塊的可靠性高,但成本高,效率差點; 非隔離模塊的結構很簡單,成本低,效率高,安全性能差.應用于高壓電源:SMD802為非隔離IC,SMD912為隔離IC
④．LED個數的串聯與并聯的輸出電壓\電流計算---------同一串聯的的LED電流是一樣的,電壓等于同一串聯的LED串?dāng)?shù)的電壓總和;同一并聯的LED電壓是一樣的,電流等于同一并聯的LED并數的總和
⑤．DC-DC 表示直流輸入,直流輸出,分升壓與降壓兩種,為低壓IC;AC-DC是交流輸入,直流輸入,多為市電輸入,有寬電壓(85V-265V),一般認為高壓IC.
⑥．EMC概念:一般高壓電源會考慮到這方面,電磁兼容性(EMC)是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力.EMC包括EMI(電磁干擾)及EMS(電磁耐受性)兩部份,所謂EMI電磁干擾,機器本身在執行應有功能的過程中所產生不利于其它系統的電磁噪聲;而EMS指機器在執行應有功能的過程中不受周圍電磁環境影響的能力.
林娜 Lina 13760425410 QQ:353082682

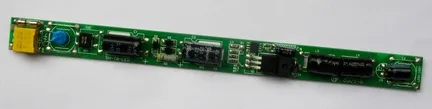

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3395321248076535.jpg');}" onmousewheel="return imgzoom(this);">
專業代理銷售芯瑞 士蘭微產品
SMD802:LED日光燈(兼容 HV9910B、PT4107、A704、UC3843、OB2263、QX9910、FT870)
①．LED燈Vf值(額定電壓):白光Vf值=3.0-3.6V, 紅光與藍光Vf值=1.8-2.0V .
②．普通LED燈的額定電流為20mA(一般為0.06W),而1W LED 燈的電流一般在300-350 mA, 3W LED燈的電流一般在600-700 mA.
③．隔離與非隔離方案的區別與應用------一般情況隔離方案是通過變壓器將輸入電壓和輸出電壓隔離開,而非隔離是輸入與輸出沒有變壓器隔離,而是共地. 隔離模塊的可靠性高,但成本高,效率差點; 非隔離模塊的結構很簡單,成本低,效率高,安全性能差.應用于高壓電源:SMD802為非隔離IC,SMD912為隔離IC
④．LED個數的串聯與并聯的輸出電壓\電流計算---------同一串聯的的LED電流是一樣的,電壓等于同一串聯的LED串?dāng)?shù)的電壓總和;同一并聯的LED電壓是一樣的,電流等于同一并聯的LED并數的總和
⑤．DC-DC 表示直流輸入,直流輸出,分升壓與降壓兩種,為低壓IC;AC-DC是交流輸入,直流輸入,多為市電輸入,有寬電壓(85V-265V),一般認為高壓IC.
⑥．EMC概念:一般高壓電源會考慮到這方面,電磁兼容性(EMC)是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力.EMC包括EMI(電磁干擾)及EMS(電磁耐受性)兩部份,所謂EMI電磁干擾,機器本身在執行應有功能的過程中所產生不利于其它系統的電磁噪聲;而EMS指機器在執行應有功能的過程中不受周圍電磁環境影響的能力.
林娜 Lina 13760425410 QQ:353082682
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3395321248076535.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hidywang
我能提供全系列LED日光燈電源射燈電源,請登錄:www.hhcdf.com聯系人:王勝13924660875667431228973687.doc
一級代理商
專業代理銷售芯瑞 士蘭微產品
SMD802:LED日光燈(兼容 HV9910B、PT4107、A704、UC3843、OB2263、QX9910、FT870)
①．LED燈Vf值(額定電壓):白光Vf值=3.0-3.6V, 紅光與藍光Vf值=1.8-2.0V .
②．普通LED燈的額定電流為20mA(一般為0.06W),而1W LED 燈的電流一般在300-350 mA, 3W LED燈的電流一般在600-700 mA.
③．隔離與非隔離方案的區別與應用------一般情況隔離方案是通過變壓器將輸入電壓和輸出電壓隔離開,而非隔離是輸入與輸出沒有變壓器隔離,而是共地. 隔離模塊的可靠性高,但成本高,效率差點; 非隔離模塊的結構很簡單,成本低,效率高,安全性能差.應用于高壓電源:SMD802為非隔離IC,SMD912為隔離IC
④．LED個數的串聯與并聯的輸出電壓\電流計算---------同一串聯的的LED電流是一樣的,電壓等于同一串聯的LED串?dāng)?shù)的電壓總和;同一并聯的LED電壓是一樣的,電流等于同一并聯的LED并數的總和
⑤．DC-DC 表示直流輸入,直流輸出,分升壓與降壓兩種,為低壓IC;AC-DC是交流輸入,直流輸入,多為市電輸入,有寬電壓(85V-265V),一般認為高壓IC.
⑥．EMC概念:一般高壓電源會考慮到這方面,電磁兼容性(EMC)是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力.EMC包括EMI(電磁干擾)及EMS(電磁耐受性)兩部份,所謂EMI電磁干擾,機器本身在執行應有功能的過程中所產生不利于其它系統的電磁噪聲;而EMS指機器在執行應有功能的過程中不受周圍電磁環境影響的能力.
林娜 Lina 13760425410 QQ:353082682
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3395321248076665.jpg');}" onmousewheel="return imgzoom(this);">
專業代理銷售芯瑞 士蘭微產品
SMD802:LED日光燈(兼容 HV9910B、PT4107、A704、UC3843、OB2263、QX9910、FT870)
①．LED燈Vf值(額定電壓):白光Vf值=3.0-3.6V, 紅光與藍光Vf值=1.8-2.0V .
②．普通LED燈的額定電流為20mA(一般為0.06W),而1W LED 燈的電流一般在300-350 mA, 3W LED燈的電流一般在600-700 mA.
③．隔離與非隔離方案的區別與應用------一般情況隔離方案是通過變壓器將輸入電壓和輸出電壓隔離開,而非隔離是輸入與輸出沒有變壓器隔離,而是共地. 隔離模塊的可靠性高,但成本高,效率差點; 非隔離模塊的結構很簡單,成本低,效率高,安全性能差.應用于高壓電源:SMD802為非隔離IC,SMD912為隔離IC
④．LED個數的串聯與并聯的輸出電壓\電流計算---------同一串聯的的LED電流是一樣的,電壓等于同一串聯的LED串?dāng)?shù)的電壓總和;同一并聯的LED電壓是一樣的,電流等于同一并聯的LED并數的總和
⑤．DC-DC 表示直流輸入,直流輸出,分升壓與降壓兩種,為低壓IC;AC-DC是交流輸入,直流輸入,多為市電輸入,有寬電壓(85V-265V),一般認為高壓IC.
⑥．EMC概念:一般高壓電源會考慮到這方面,電磁兼容性(EMC)是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力.EMC包括EMI(電磁干擾)及EMS(電磁耐受性)兩部份,所謂EMI電磁干擾,機器本身在執行應有功能的過程中所產生不利于其它系統的電磁噪聲;而EMS指機器在執行應有功能的過程中不受周圍電磁環境影響的能力.
林娜 Lina 13760425410 QQ:353082682
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3395321248076665.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
