正想用這個電路啊,高手給點意見啊!!

如果可以的話,那我們還可以用LM324四運放啊,那就會多了兩個出來做其它用途啊,比如欠壓、過流等的保護.

其實用一下運算足夠了,兩個有點浪費.

你好!我個人認為目前最好的后級是硅, MOS  IGBT 雖然能模擬很多種波形出來,但都是管看不管用的,我們這邊有賣雙后級的(單硅 MOS或IGBT)但是他們都說單硅的好.

不知道你想用來推動什么?因?yàn)?58輸出的波形太差!主要是速度太慢!

左邊的運放正負輸入是否畫反了,如果不反,你的電路在單電源下能工作嗎?你試過這個電路沒?如能工作請回復為謝.

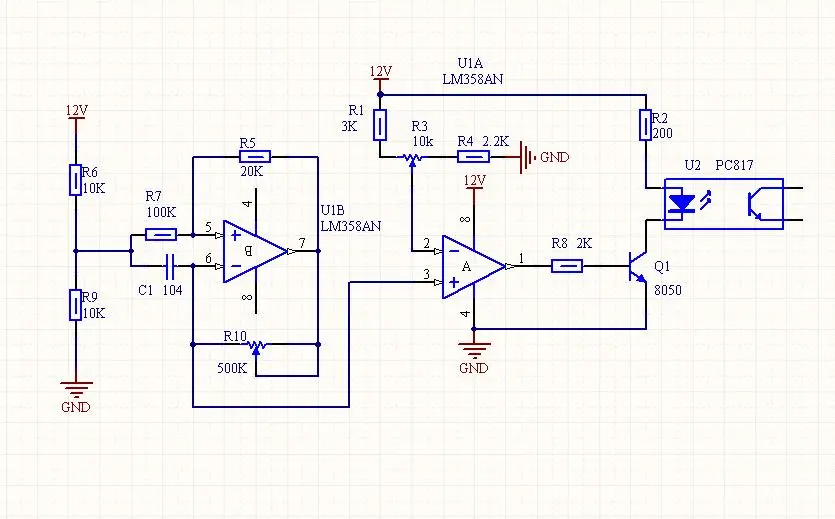

現在正式公布成功電路圖,整個星期都沒時間玩這個東西,今天測試了并成功了,修改了一下電路圖.電路圖在帖子頂端!

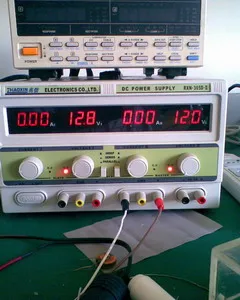

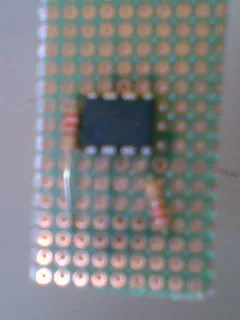

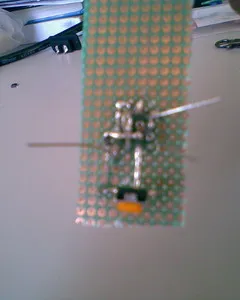

試驗結果見圖片,波形如圖.

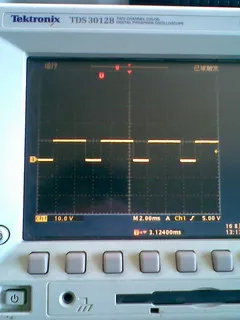

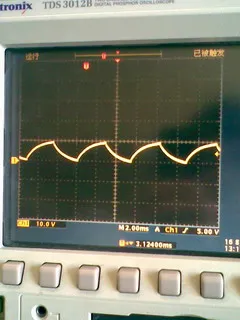

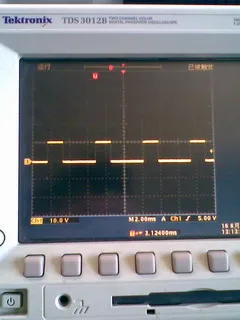

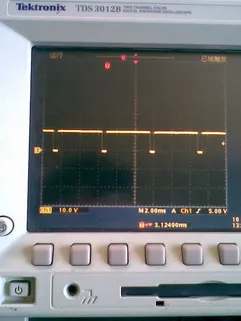

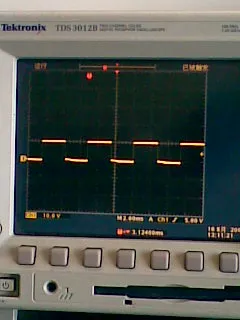

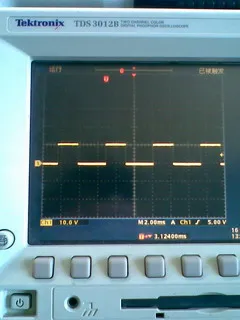

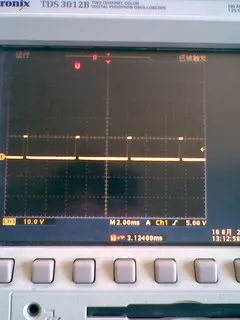

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866160.jpg');}" onmousewheel="return imgzoom(this);">7腳波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866200.jpg');}" onmousewheel="return imgzoom(this);">6腳波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866227.jpg');}" onmousewheel="return imgzoom(this);">1腳波形,脈寬調制(下面同是)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866277.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866289.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866307.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866315.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866323.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866331.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866338.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201218866681.jpg');}" onmousewheel="return imgzoom(this);">

我暫時是想用來推動IGBT后級電魚機電路的,其實這個電路用途很廣泛啊,具體應用就看你自己了啊,做一個直流斬波器也是可以的啊,呵呵

如果用雙電源的話,就不用那兩個10K電阻了.不用取虛地了.
我測試的時候,沒有R8電位器直接用了個100K的電阻.所以頻率沒有調,測試的參數與這個有點區別,不過只是影響頻率而已.

LM358折轉時間為十幾US,不到20US.所以高頻特性是差了點,但是頻率不太高的話,還是可以用的,便宜啊.

樓主你好,如果用你的電路來推單硅的話應該也不錯吧,那同樣也可以調頻調寬了.謝謝!!!

單硅不行啊!!G極可以觸發不能關斷的啊.

關斷咱們還是用LC高反壓來關斷啊,本站不是有用555驅動光耦再觸發可控硅的的后級電路,只是用555時基電路沒辦法調脈寬就是了,要不我來試試,謝謝你!!!

祝賀,有空我也試試

把358換成393更好


555也能做出這個效果

555做不到這個效果的,我可以調節頻率和占空比,而且都是大幅度的調整.
而555很局限的,你不信自己做個看看就知道了.雖然說是頻率和占空比獨立可調,但是可調范圍不大的.而且因?yàn)橛袀€(gè)占空比調節電位器在,所以,最低頻率已經規定死了!而又因?yàn)橛袀€(gè)頻率調節電位器在,占空比的最大值也規定死了!所以非常的局限,不然我都不去做這個電路了.呵呵
下面這個是用來驅動可控硅的方法,變壓器驅動,不用輔助電源!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/1976201219048679.jpg');}" onmousewheel="return imgzoom(this);">

思思你好,不知道你的驅動電路投入實用中沒有,IGBT是否會燒?反正我是燒怕怕了的,前天又買了兩只25A120的IGBT每只要8元的呀,心疼死我了呀!

留個記號，等待老師們進一步詳解

繼續留......

期待思思做完IGBT后級，和別人搞合作也抽點時間來做?。?/div>
