電動車控制器輔助電源介紹（一）

電動車控制器作為電動車的核心部件，擔負著電力變換的重要角色。變換器中的輔助電源電路為控制部分提供可靠的電力支持，是控制器的重要組成部分。通常情況下，在控制器內部，電池經過一系列的降壓電路得到接近于15V的電壓。15V電壓分為兩路，一路到三相逆變器的驅動電路，另一路經過78L05得到5V的電壓給芯片和其它電路提供基準。

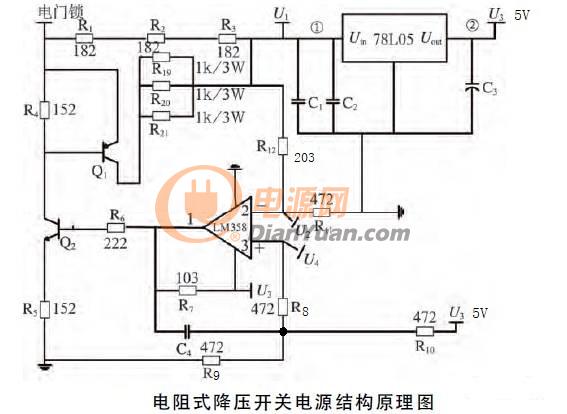

下面介紹一種應用在電動車中低壓控制器主板上的輔助開關電源———電阻式降壓開關電源。

D1



D2

D3



全部回復(4)
正序查看
倒序查看
Mr_劉
LV.3
2
2018-12-05 20:50

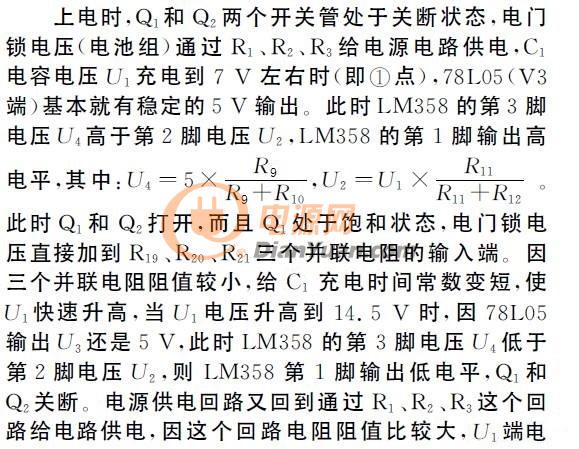

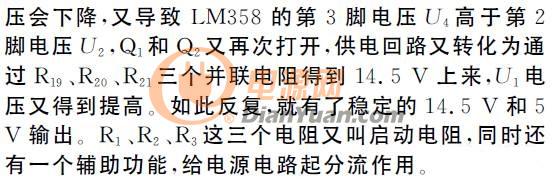

       這是一個典型的開關電源電路。它通過電阻分壓、結合集成運算放大器的輸出特性實現降壓過程，同時通過輸出端負反饋得到穩定的5V和14.5V電壓輸出。該電路優點是結構簡單、成本低、輸入電壓范圍寬，在33V～80V輸入電壓范圍內，都有穩定的5V和14.5V輸出。

       該電路由純電阻和三極管搭建而成，其結構簡單，只需少量的元器件即可實現降壓過程，成本相對低廉；但由于是純電阻降壓，在電阻上消耗的功率大、靜態工作電流大、發熱量大，特別是3個1KΩ/3W的功率電阻的發熱量限制了它不能應用在大功率控制器上，否則容易造成過熱。

0
回復
寒碧
LV.3
3
2018-12-06 08:46
c1,c2選多大合適？
0
回復
Mr_劉
LV.3
4
2018-12-06 08:55
@寒碧
c1,c2選多大合適？
一般C1選擇470uF，耐壓25V以上的電解電容，C2選擇104貼片電容。
0
回復
hyli2016
LV.2
5
2018-12-07 17:09
@Mr_劉
一般C1選擇470uF，耐壓25V以上的電解電容，C2選擇104貼片電容。
劉工，您這個電容是如何選型的，請幫忙詳細解釋一下，謝謝。
0
回復
