見鬼的L6599
網上買了幾顆6599，做了個充電器，調試過程中在MOS管DS并了202電容后啟動會無故鎖死保護，將8腳和過流腳直接接0v問題依舊。
我就納悶了，還有什么原因會導致開機保護呢？
今天網購的另一批6599到了，迫不及待的換上，結果沒有一個能開機，于是直接用12V給芯片供電。還是短路過流口和8腳，并且給7腳提供一個5V電壓，我的神啊，就是沒有輸出。奇怪的是4腳始終只有0.96V的電壓。外圍線路有問題的可能性不大，應為我已經琢磨了幾天了，實在不明白為啥。
強迫癥犯了，半夜無法入睡，希望有人能給我指點一二！
全部回復(11)
正序查看
倒序查看
@qinzutaim

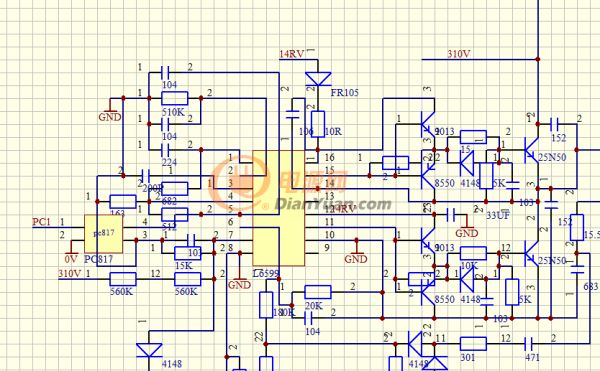

能不能上電路圖?各元件參數是不是成熟機型用的?如果不是,慢慢對著IC規格書一項一項地檢查[圖片]
我在6599輸出端加了騰柱，不知道是不是這個在搞鬼，明天把騰柱拆了試試。

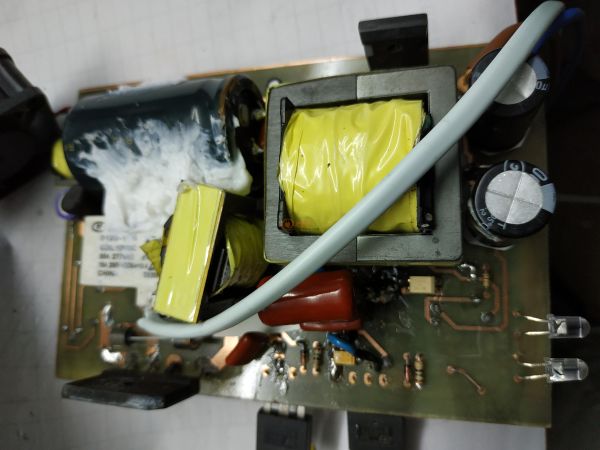

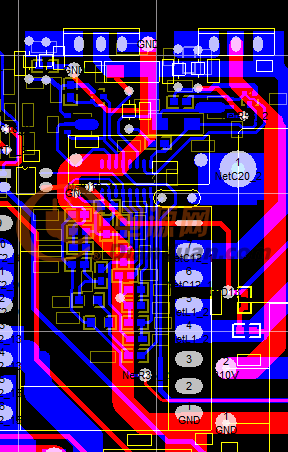

6599在變壓器下邊不知是否會不會有影響，并且在6599板子對面層有一根大電流銅箔經過是否對她有影響呢？
變壓器并聯電感62UH，串聯電感16UH，諧振電容723，最低頻率100KHZ，最高180KHZ。
