ucc28950驅動波形求救

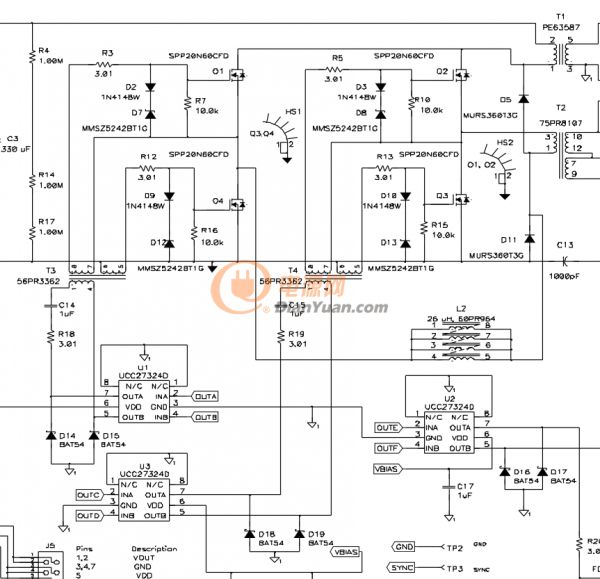

各位前輩，小弟初次嘗試移相全橋設計，參考電路是TI的官方圖紙，現調試初級MOS驅動時發現驅動波形不夠完美，不知是否會有影響，電路圖及波形圖如下：

111

222

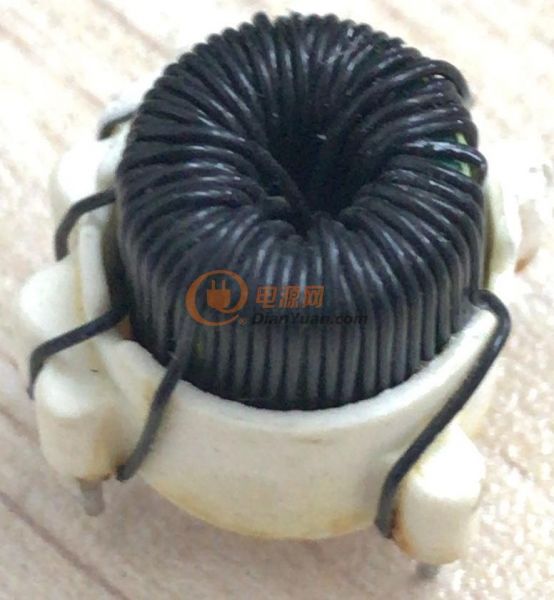

IMG_3023驅動變壓器

具體參數如下：

1 驅動芯片為UCC27324，MOS管為SPW47N60C3，驅動變壓器是拆的艾默生的一塊板子上的，電感量2.5mH左右，匝比1:1:1。

2 其他參數跟上圖一致。

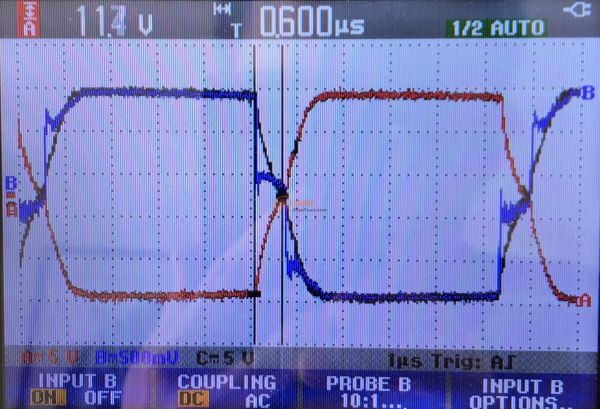

測試的波形如下：

藍色通道為驅動變壓器輸入端波形，黑色是Q1的GS波形，紅色是Q4的GS波形。

感覺藍色驅動波形在死區內的兩邊高度不一致，且變形嚴重，查了下資料，我用的MOS管CISS為6800PF，TI用的是2400PF，不知道是否是這個引起的，另外UCC27324發熱嚴重。后來有嘗試在UCC27324上并聯了一個UCC27324，但是沒什么效果，請各位前輩指點，非常感謝！

全部回復(14)
正序查看
倒序查看
2018-05-04 17:57

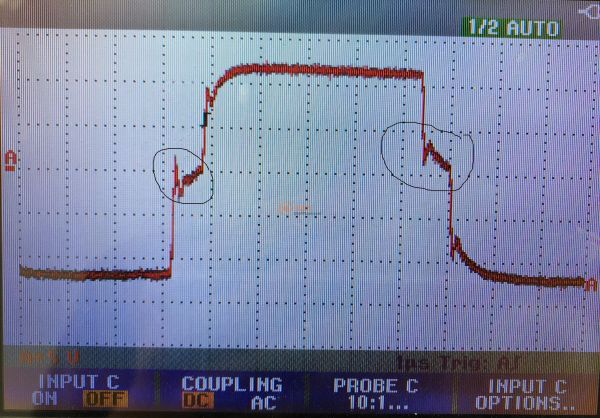

剛才換了一個CISS=1.5nf的MOS試了下，GS的驅動波形基本跟驅動變壓器的輸入波形一致了，但是左右圓圈中的部分會不會對整個電路有影響？

另外感覺4A峰值電流的驅動芯片也就這樣，那次級的多個MOS并聯該怎么驅動？那些MOS的單個CISS都有10幾NF？

0
回復
2018-05-14 16:39
@chenchen2010
[圖片]剛才換了一個CISS=1.5nf的MOS試了下，GS的驅動波形基本跟驅動變壓器的輸入波形一致了，但是左右圓圈中的部分會不會對整個電路有影響？另外感覺4A峰值電流的驅動芯片也就這樣，那次級的多個MOS并聯該怎么驅動？那些MOS的單個CISS都有10幾NF？
減小R18R19，增大驅動變壓器電感量試試。
0
回復
飄飄飄
LV.6
4
2018-05-15 08:27
驅動變壓器基座哪買的？發個聯系方式。
0
回復
ruohan
LV.9
5
2018-05-16 10:50
@飄飄飄
驅動變壓器基座哪買的？發個聯系方式。[圖片]

這個好象沒有實現軟開的效果

0
回復
ruohan
LV.9
6
2018-05-16 11:57
@飄飄飄
驅動變壓器基座哪買的？發個聯系方式。[圖片]
沒有實現軟開啟。
0
回復
2018-05-16 18:30

變壓器驅動就這樣，看似驅動波形不美觀，實際上很安全。

另外變壓器驅動不適合驅動結電容較大的管子，這個您也說了，第一張圖中，驅動波形的上升沿及下降沿，明顯帶有拋物線形狀，這是IGBT的結電容和變壓器形成了諧振。

用結電容小的IGBT就可以了，就像您的第二張波形圖。

變壓器驅動的波形，做不到IC驅動那么美觀，但是實際上很可靠的。炸管幾率要低于IC驅動。也就是說，普通IC驅動的全橋出現炸管的工況時，變壓器驅動的電路還能再稍堅持一下。

0
回復
小辰子
LV.1
8
2018-05-17 20:03
@飄飄飄
驅動變壓器基座哪買的？發個聯系方式。[圖片]
基座是愛默生電源上拆下來的，好像淘寶上有類似的
0
回復
2018-05-17 20:15
謝謝各位的解答，最近改了一版，初級的Mos使用12a峰值電流的芯片驅動，然后變壓器改成單獨驅動，波形好了很多
0
回復
2018-05-17 20:16
@chenchen2010
[圖片]剛才換了一個CISS=1.5nf的MOS試了下，GS的驅動波形基本跟驅動變壓器的輸入波形一致了，但是左右圓圈中的部分會不會對整個電路有影響？另外感覺4A峰值電流的驅動芯片也就這樣，那次級的多個MOS并聯該怎么驅動？那些MOS的單個CISS都有10幾NF？
試過了，沒有明顯改善
0
回復
2018-05-17 20:17
@飄飄飄
驅動變壓器基座哪買的？發個聯系方式。[圖片]
樓上說的很對，是愛默生電源上的
1
回復
2018-05-17 20:18
但是又出現了新問題，由于手機app不好回復圖片，我另開一貼吧
0
回復
LPC劉
LV.3
13
2018-05-29 10:42
@chenchen2010
但是又出現了新問題，由于手機app不好回復圖片，我另開一貼吧
向大家請教下你們的開關頻率是怎么計算的，TI公式里面KΩ/V是代表什么意思，一直看不懂這個
0
回復
2018-08-30 08:13
@飄飄飄
驅動變壓器基座哪買的？發個聯系方式。[圖片]
私模吧？
0
回復
2018-08-30 08:13
@飄飄飄
驅動變壓器基座哪買的？發個聯系方式。[圖片]
私模吧？
