反激式開關電源的穩定性問題

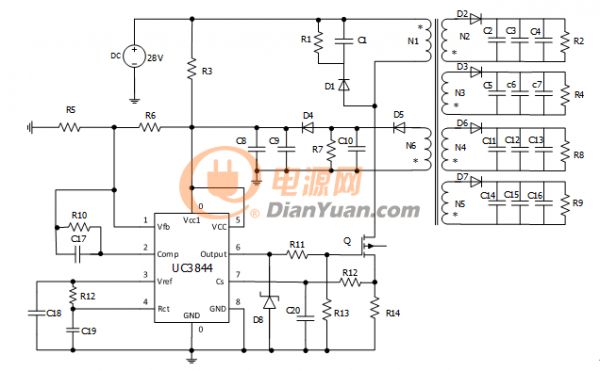

采用繞組反饋的額定28V輸入的反激式開關電源，緩慢提高輸入電壓，當輸入在25V以內時，較為穩定，但超過25V以后輸出電壓出現明顯的驟降，通過調節3844芯片的PI可以將輸出調的比較穩定，但此時的輸出電壓幅值不再符合要求；此時如果調節繞組反饋的分壓電阻比例，可以使輸出達到要求，但在25V以后又會出現電壓驟降。于是就進入了一個死循環，怎么破？
全部回復(51)
正序查看
倒序查看
@tornadojie
好好想想。根本的解決問題辦法就是高壓?jiǎn)?dòng)和VCC分離來就什么事沒有了
嗯嗯。這樣確定對輸出會產生影響，之后進行了改進，從輸出的一邊直接反饋分壓到芯片。我只是沒搞懂為什么這樣會有一個明顯的電壓下降？一開始我覺得是PI參數的問題，調節PI 參數能夠使輸出相對穩定，但是輸出值的大小不符合，所以又去調分壓電阻大小，調了之后輸出大小差不多合適了，但輸出又出現了明顯的電壓掉落，一直沒想明白。
0
回復
@Tt流f
嗯嗯，我覺得你說的很有道理。那請問為什么那樣就會在25V以后有一個比較明顯的電壓降落，我就是沒搞明白這個問題，雖然我也改進了很多方面，但之前的這個問題沒有找到根本的影響原因。
這可能是:
1). 因?yàn)槭褂肁UX 做整流電壓做回授, 所以AUX 電壓是最穩的, 但是你輸入電壓越高, 則周期越窄, 但高度變高
週期窄是因?yàn)榛厥诒戎睾苤? 所以相對COMP輸出電壓會變低, 但是透過直流閉迴路, 由COMP所連接電阻會造成
VFB端電壓降低, 所以輸出電壓要補回來必須升高, 所以R6,R5不改的情況, 輸入電壓升高, 輸出電壓會相對是升
高的, 但是這是輕載, 改掉直流閉迴路就不會有這情形, 當進入滿載時, 由於輸出抽取電流, 週期必須往外擴張才 能彌補輸出能量, 但是只要週期一張開, AUX端電壓會往上升(因?yàn)樨?fù)載非常輕), 所以相對輸出電壓就會往下 掉, 越大的漏感, 輸出往下掉的幅度越大, 使用直流閉迴路會因?yàn)镃OMP電壓上升讓輸出電壓掉更低.......
2. 假設拿掉直流閉迴路後還有這情形, 那麼由上述的關連性你可以做以下修改
a. 將AUX分別測試?yán)@內層, 中繞或繞於最外層, 看哪一種方式適合, 效果也最好
b. 更換AUX 整流二極體(D6), 選擇一顆速度適中的快速二極體, VF越高越好,因?yàn)槎O體導通是以對數(反拋物 線) 型態, 你利用此特性當周期張開後VF稍變高, 回授比重輕, 輸出電壓就不會掉的很快...
c. 重新調整你的回授迴路電容或電阻值.....
就這樣囉....
0
回復
@juntion
這可能是:1).因?yàn)槭褂肁UX做整流電壓做回授,所以AUX電壓是最穩的,但是你輸入電壓越高,則周期越窄,但高度變高 週期窄是因?yàn)榛厥诒戎睾苤?所以相對COMP輸出電壓會變低,但是透過直流閉迴路,由COMP所連接電阻會造成 VFB端電壓降低,所以輸出電壓要補回來必須升高,所以R6,R5不改的情況,輸入電壓升高,輸出電壓會相對是升 高的, 但是這是輕載,改掉直流閉迴路就不會有這情形, 當進入滿載時,由於輸出抽取電流,週期必須往外擴張才 能彌補輸出能量,但是只要週期一張開,AUX端電壓會往上升(因?yàn)樨?fù)載非常輕),所以相對輸出電壓就會往下 掉,越大的漏感,輸出往下掉的幅度越大,使用直流閉迴路會因?yàn)镃OMP電壓上升讓輸出電壓掉更低.......2. 假設拿掉直流閉迴路後還有這情形,那麼由上述的關連性你可以做以下修改 a.將AUX分別測試?yán)@內層,中繞或繞於最外層,看哪一種方式適合,效果也最好 b.更換AUX整流二極體(D6),選擇一顆速度適中的快速二極體,VF越高越好,因?yàn)槎O體導通是以對數(反拋物 線)型態,你利用此特性當周期張開後VF稍變高,回授比重輕,輸出電壓就不會掉的很快... c.重新調整你的回授迴路電容或電阻值.....就這樣囉....
（1）我說的這種情況是在滿載時出現的。你所說的直流回路的影響就是該回路電阻上的分壓產生的影響，但我不理解為什么comp端電壓下降，通過直流回路使1腳電壓也下降？
我之前認為輸入電壓升高，也就是芯片的1腳電壓升高，通過閉環調節周期會有所減小，從而輸出也會隨之減小。
但你說的輸出抽流使占空比有變大的趨勢不是很理解，因?yàn)橐恢笔菨M載運行。
（2）漏感對電壓下降所起的影響是什么？為什么漏感越大降的越多？我繞的變壓器的漏感確實大一些。
（3）還有我沒搞明白25V以后的下降加劇是模態變化了還是發生了什么變化引起的？
（4）還有一個問題，就是我等比例改變分壓電阻R5、R6，為什么會對輸出產生影響？
0
回復
@Tt流f
（1）我說的這種情況是在滿載時出現的。你所說的直流回路的影響就是該回路電阻上的分壓產生的影響，但我不理解為什么comp端電壓下降，通過直流回路使1腳電壓也下降？我之前認為輸入電壓升高，也就是芯片的1腳電壓升高，通過閉環調節周期會有所減小，從而輸出也會隨之減小。但你說的輸出抽流使占空比有變大的趨勢不是很理解，因?yàn)橐恢笔菨M載運行。（2）漏感對電壓下降所起的影響是什么？為什么漏感越大降的越多？我繞的變壓器的漏感確實大一些。（3）還有我沒搞明白25V以后的下降加劇是模態變化了還是發生了什么變化引起的？（4）還有一個問題，就是我等比例改變分壓電阻R5、R6，為什么會對輸出產生影響？
首先, 我們來看一下漏感, 當把所有副變?nèi)?shù)接腳都短路,由原邊施加交流, 還可以測得感量, 就表示副邊短路後, 並沒有辦法把原邊的能量全部消耗掉, 這就相當是互感的問題, 交連不完全....OK, 現看你的電路.....
當你輸出滿載時, 如果漏感低, 表示交連很好, 輸出抽取電流, 則所有能量會往輸出走, 那麼週期若沒有展開, 輸出電壓掉, Aux 電壓也掉, 而利用AUX做回授的OP回授不足, 所以周期展開, 因此才能輸出電壓保持, Aux電壓保持..........
若漏感還好, 那當輸出抽載時, 輸出電壓與Aux同時掉, 週期展開, 可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化, 轉移到Aux
因此原本週期應該張開0.1%, 變只張開0.07%, 此時輸出約略有上昇........
若漏感很高, 那當輸出抽載時, 輸出電壓與Aux同時掉, 週期展開, 可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化, 轉移到Aux
因此原本週期應該張開0.1%, 變只張開0.05%, 因?yàn)锳ux電壓上升了, 而輸出卻掉很多........
* 這都是一個動作, 因?yàn)锳ux為主回授, 所以Aux不會掉, 但是對輸出而言, 因?yàn)橹芷谡归_(kāi)能量不足, 輸出就一直掉...
再看輸入電壓, 當輸入電壓一直往上升, 週期會越往內縮, 但是高度越往上加高, 如此意味Aux整流電壓變高了, 此時回授量變大, Comp電壓會越低, 但是輸出電壓因?yàn)檠a(bǔ)不到原週期能量, 因此會往下掉......
所以有一種情形是, 你的補償點超過25V時, 由於過補償或週期內縮的嚴重, 造成輸出急劇往下掉....
再看分壓, 假設OP_Vfb點Vin(IN-) 應該等於 Vref 點(IN+) 因此從Vfb看進去的電壓為
(Ii+Icomp) * Ri = Vref 其中Ii=Vo / (R5並聯R6) Icomp = Vcomp / R10
當R5與R6值變小, Ii變大, Icomp 影響小, 當R5並聯R6值變很大, 那 Ii 變小的結果 Icomp影響就大了, 問題是Icomp
是來自Vcomp, 而Vcomp 與你的回授端有關, 屬於變化值, 如此你的輸出怎會穩??
========================================================
PWM的目的就是, 當輸出穩態時周期固定, 當輸出電流上升時, PWM必須調節佔空比, 也就是On Time 要張開,
才能補足輸出所抽取的電流, 如此輸出電壓才不會往下掉......
0
回復
@juntion
首先,我們來看一下漏感,當把所有副變?nèi)?shù)接腳都短路,由原邊施加交流,還可以測得感量,就表示副邊短路後,並沒有辦法把原邊的能量全部消耗掉,這就相當是互感的問題,交連不完全....OK,現看你的電路.....當你輸出滿載時,如果漏感低,表示交連很好,輸出抽取電流,則所有能量會往輸出走,那麼週期若沒有展開,輸出電壓掉,Aux電壓也掉,而利用AUX做回授的OP回授不足,所以周期展開,因此才能輸出電壓保持,Aux電壓保持..........若漏感還好,那當輸出抽載時,輸出電壓與Aux同時掉,週期展開,可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化,轉移到Aux因此原本週期應該張開0.1%,變只張開0.07%,此時輸出約略有上昇........若漏感很高, 那當輸出抽載時,輸出電壓與Aux同時掉,週期展開,可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化,轉移到Aux因此原本週期應該張開0.1%,變只張開0.05%,因?yàn)锳ux電壓上升了,而輸出卻掉很多........* 這都是一個動作,因?yàn)锳ux為主回授,所以Aux不會掉,但是對輸出而言,因?yàn)橹芷谡归_(kāi)能量不足,輸出就一直掉... 再看輸入電壓, 當輸入電壓一直往上升,週期會越往內縮,但是高度越往上加高,如此意味Aux整流電壓變高了,此時回授量變大,Comp電壓會越低,但是輸出電壓因?yàn)檠a(bǔ)不到原週期能量,因此會往下掉......所以有一種情形是,你的補償點超過25V時,由於過補償或週期內縮的嚴重,造成輸出急劇往下掉.... 再看分壓,假設OP_Vfb點Vin(IN-) 應該等於Vref點(IN+)因此從Vfb看進去的電壓為 (Ii+Icomp)*Ri =Vref 其中Ii=Vo/(R5並聯R6) Icomp=Vcomp/R10 當R5與R6值變小,Ii變大,Icomp影響小,當R5並聯R6值變很大,那Ii變小的結果Icomp影響就大了,問題是Icomp是來自Vcomp,而Vcomp與你的回授端有關,屬於變化值,如此你的輸出怎會穩??========================================================PWM的目的就是,當輸出穩態時周期固定,當輸出電流上升時,PWM必須調節佔空比,也就是OnTime要張開, 才能補足輸出所抽取的電流,如此輸出電壓才不會往下掉......
為什么會有多余的能量？這個多余的能量指的是輸出側變壓器漏感上的能量還是因?yàn)橹芷谧兇罅硕鄠鬟f到副邊的能量呢？
為什么多余的輸出不能消耗的能量還會轉移到輔助繞組？它是通過什么方式什么時候傳遞的呢？
是不是說由于輔助繞組的漏感大，所以存在輔助繞組電壓高于正常值，但是傳遞給輸出的能量卻不夠的情況，然后閉環調節占空比變小，使得輸出降幅較大？
0
回復
@juntion
首先,我們來看一下漏感,當把所有副變?nèi)?shù)接腳都短路,由原邊施加交流,還可以測得感量,就表示副邊短路後,並沒有辦法把原邊的能量全部消耗掉,這就相當是互感的問題,交連不完全....OK,現看你的電路.....當你輸出滿載時,如果漏感低,表示交連很好,輸出抽取電流,則所有能量會往輸出走,那麼週期若沒有展開,輸出電壓掉,Aux電壓也掉,而利用AUX做回授的OP回授不足,所以周期展開,因此才能輸出電壓保持,Aux電壓保持..........若漏感還好,那當輸出抽載時,輸出電壓與Aux同時掉,週期展開,可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化,轉移到Aux因此原本週期應該張開0.1%,變只張開0.07%,此時輸出約略有上昇........若漏感很高, 那當輸出抽載時,輸出電壓與Aux同時掉,週期展開,可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化,轉移到Aux因此原本週期應該張開0.1%,變只張開0.05%,因?yàn)锳ux電壓上升了,而輸出卻掉很多........* 這都是一個動作,因?yàn)锳ux為主回授,所以Aux不會掉,但是對輸出而言,因?yàn)橹芷谡归_(kāi)能量不足,輸出就一直掉... 再看輸入電壓, 當輸入電壓一直往上升,週期會越往內縮,但是高度越往上加高,如此意味Aux整流電壓變高了,此時回授量變大,Comp電壓會越低,但是輸出電壓因?yàn)檠a(bǔ)不到原週期能量,因此會往下掉......所以有一種情形是,你的補償點超過25V時,由於過補償或週期內縮的嚴重,造成輸出急劇往下掉.... 再看分壓,假設OP_Vfb點Vin(IN-) 應該等於Vref點(IN+)因此從Vfb看進去的電壓為 (Ii+Icomp)*Ri =Vref 其中Ii=Vo/(R5並聯R6) Icomp=Vcomp/R10 當R5與R6值變小,Ii變大,Icomp影響小,當R5並聯R6值變很大,那Ii變小的結果Icomp影響就大了,問題是Icomp是來自Vcomp,而Vcomp與你的回授端有關,屬於變化值,如此你的輸出怎會穩??========================================================PWM的目的就是,當輸出穩態時周期固定,當輸出電流上升時,PWM必須調節佔空比,也就是OnTime要張開, 才能補足輸出所抽取的電流,如此輸出電壓才不會往下掉......
還有你說的分壓?jiǎn)栴}，Vcomp是根據Vfb調節的，比如說Vfb偏高，將會調節Vcomp變小，此時Icomp變小，最終結果不還是Vfb變小么，可能調節的幅度有所變化，最終穩定的還是Vfb？還是說此時雖然Vfb的電壓基本能穩定，但是R6右側的電壓會由于電流的不同而有所不同，從而影響輸出？
0
回復
@juntion
首先,我們來看一下漏感,當把所有副變?nèi)?shù)接腳都短路,由原邊施加交流,還可以測得感量,就表示副邊短路後,並沒有辦法把原邊的能量全部消耗掉,這就相當是互感的問題,交連不完全....OK,現看你的電路.....當你輸出滿載時,如果漏感低,表示交連很好,輸出抽取電流,則所有能量會往輸出走,那麼週期若沒有展開,輸出電壓掉,Aux電壓也掉,而利用AUX做回授的OP回授不足,所以周期展開,因此才能輸出電壓保持,Aux電壓保持..........若漏感還好,那當輸出抽載時,輸出電壓與Aux同時掉,週期展開,可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化,轉移到Aux因此原本週期應該張開0.1%,變只張開0.07%,此時輸出約略有上昇........若漏感很高, 那當輸出抽載時,輸出電壓與Aux同時掉,週期展開,可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化,轉移到Aux因此原本週期應該張開0.1%,變只張開0.05%,因?yàn)锳ux電壓上升了,而輸出卻掉很多........* 這都是一個動作,因?yàn)锳ux為主回授,所以Aux不會掉,但是對輸出而言,因?yàn)橹芷谡归_(kāi)能量不足,輸出就一直掉... 再看輸入電壓, 當輸入電壓一直往上升,週期會越往內縮,但是高度越往上加高,如此意味Aux整流電壓變高了,此時回授量變大,Comp電壓會越低,但是輸出電壓因?yàn)檠a(bǔ)不到原週期能量,因此會往下掉......所以有一種情形是,你的補償點超過25V時,由於過補償或週期內縮的嚴重,造成輸出急劇往下掉.... 再看分壓,假設OP_Vfb點Vin(IN-) 應該等於Vref點(IN+)因此從Vfb看進去的電壓為 (Ii+Icomp)*Ri =Vref 其中Ii=Vo/(R5並聯R6) Icomp=Vcomp/R10 當R5與R6值變小,Ii變大,Icomp影響小,當R5並聯R6值變很大,那Ii變小的結果Icomp影響就大了,問題是Icomp是來自Vcomp,而Vcomp與你的回授端有關,屬於變化值,如此你的輸出怎會穩??========================================================PWM的目的就是,當輸出穩態時周期固定,當輸出電流上升時,PWM必須調節佔空比,也就是OnTime要張開, 才能補足輸出所抽取的電流,如此輸出電壓才不會往下掉......
還有這個負載抽流的問題，是不是達到穩態時，一直還存在由于負載抽流從而輸出下降，閉環調節使占空比變大的動態過程？那這樣的話占空比不是一直變大么？不是最后就會以最大占空比運行？
0
回復
@juntion
首先,我們來看一下漏感,當把所有副變?nèi)?shù)接腳都短路,由原邊施加交流,還可以測得感量,就表示副邊短路後,並沒有辦法把原邊的能量全部消耗掉,這就相當是互感的問題,交連不完全....OK,現看你的電路.....當你輸出滿載時,如果漏感低,表示交連很好,輸出抽取電流,則所有能量會往輸出走,那麼週期若沒有展開,輸出電壓掉,Aux電壓也掉,而利用AUX做回授的OP回授不足,所以周期展開,因此才能輸出電壓保持,Aux電壓保持..........若漏感還好,那當輸出抽載時,輸出電壓與Aux同時掉,週期展開,可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化,轉移到Aux因此原本週期應該張開0.1%,變只張開0.07%,此時輸出約略有上昇........若漏感很高, 那當輸出抽載時,輸出電壓與Aux同時掉,週期展開,可是多餘的能量因?yàn)檩敵鰺o(wú)法全消化,轉移到Aux因此原本週期應該張開0.1%,變只張開0.05%,因?yàn)锳ux電壓上升了,而輸出卻掉很多........* 這都是一個動作,因?yàn)锳ux為主回授,所以Aux不會掉,但是對輸出而言,因?yàn)橹芷谡归_(kāi)能量不足,輸出就一直掉... 再看輸入電壓, 當輸入電壓一直往上升,週期會越往內縮,但是高度越往上加高,如此意味Aux整流電壓變高了,此時回授量變大,Comp電壓會越低,但是輸出電壓因?yàn)檠a(bǔ)不到原週期能量,因此會往下掉......所以有一種情形是,你的補償點超過25V時,由於過補償或週期內縮的嚴重,造成輸出急劇往下掉.... 再看分壓,假設OP_Vfb點Vin(IN-) 應該等於Vref點(IN+)因此從Vfb看進去的電壓為 (Ii+Icomp)*Ri =Vref 其中Ii=Vo/(R5並聯R6) Icomp=Vcomp/R10 當R5與R6值變小,Ii變大,Icomp影響小,當R5並聯R6值變很大,那Ii變小的結果Icomp影響就大了,問題是Icomp是來自Vcomp,而Vcomp與你的回授端有關,屬於變化值,如此你的輸出怎會穩??========================================================PWM的目的就是,當輸出穩態時周期固定,當輸出電流上升時,PWM必須調節佔空比,也就是OnTime要張開, 才能補足輸出所抽取的電流,如此輸出電壓才不會往下掉......
而且關于25V的電壓驟降不是一直出現的，之前考慮電壓下降可能是補償參數的問題，調節參數之后，輸出基本穩定，但是輸出電壓的大小偏大，因此調節分壓電阻R5、R6想降低輸出電壓，此時就出現了25V以后的電壓驟降，再調節補償參數依然能基本穩定，但輸出還是偏高。
0
回復
@Tt流f
為什么會有多余的能量？這個多余的能量指的是輸出側變壓器漏感上的能量還是因?yàn)橹芷谧兇罅硕鄠鬟f到副邊的能量呢？為什么多余的輸出不能消耗的能量還會轉移到輔助繞組？它是通過什么方式什么時候傳遞的呢？是不是說由于輔助繞組的漏感大，所以存在輔助繞組電壓高于正常值，但是傳遞給輸出的能量卻不夠的情況，然后閉環調節占空比變小，使得輸出降幅較大？
你就把副邊輸出與AUX當交叉穩壓率(Cross Regulation)很差來看......
0
回復
@Tt流f
還有你說的分壓?jiǎn)栴}，Vcomp是根據Vfb調節的，比如說Vfb偏高，將會調節Vcomp變小，此時Icomp變小，最終結果不還是Vfb變小么，可能調節的幅度有所變化，最終穩定的還是Vfb？還是說此時雖然Vfb的電壓基本能穩定，但是R6右側的電壓會由于電流的不同而有所不同，從而影響輸出？
因?yàn)镺P 的COMP有輸出電壓, 不管這電壓多少, 當Vfb不足Vref , 則COMP輸出電壓為Vmax 為一個正電壓...
問題是你Vfb不足是因?yàn)檩敵鲭妷翰蛔阍斐煞謮翰蛔? 但是從Comp連接一個電阻回Vfb點, 不就相當於從Comp回灌一個正電壓來補Vfb不足??
0
回復
@Tt流f
還有這個負載抽流的問題，是不是達到穩態時，一直還存在由于負載抽流從而輸出下降，閉環調節使占空比變大的動態過程？那這樣的話占空比不是一直變大么？不是最后就會以最大占空比運行？
AUX所控制的佔空比, 當輸出可以把能量完全抽走, 則AUX電壓下降, 週期才會拉大, 重點是你的輸出無法將能量完全抽走, 因?yàn)槁└懈? 互感低, AUX與輸出會達到一個平衡點, 只是看你輸出降到啥程度...
0
回復
