倒~ 大家進來討論下啊

hid用的吧?!

諧振用

非也!是濾波用.

錯,濾波用.濾高頻信號疊加在燈管上

怕聲諧振

但是串聯啟動電感已經把紋波控制的很好了啊,而且從仿真上看有沒有都沒有明顯區別啊

兄弟太天真了,仿真能模擬實際的情況嗎?還不說復雜的氣體放電燈,就算是模擬其他負載也不一定能模擬實際的情況吧!此電路如果仿真我不用5分鐘就能仿真出燈電壓燈電流波形,但真正實際動起手來,就不是那么容易的了.此電容是必須掛在那里的.

關鍵詞：電壓  電流

沒錯,就是低頻半橋HID用的,小功率HID.

把圖抓了以后這樣就可以看清楚此電容何用
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/219891204159773.jpg');}" onmousewheel="return imgzoom(this);">
點火的時候.

該電容有雙重作用.您說呢

關鍵詞：電容

是有雙重作用,你有在做低頻半橋?

關鍵詞：半橋

您的意思是保證高壓安全加到燈端?

但是主電容中點和buck電容中點的電位不會突變已經可以保證高壓加到燈上了啊,而且實驗也可以可靠打亮

關鍵詞：電容  buck

雙重作用是指一可以濾除低頻方波里的高頻分量,二是點火保證高壓可靠加在燈端?

兄弟教訓的是,以后一定要以實踐來檢驗!

聽說是takeover用的? 大小是怎么個確定方法?和功率有關還是跟燈品牌有關,謝謝先!

教訓談不上!也不敢當!我覺得多動手才是真的,此電路我是先從仿真開始做起,發現仿真很容易,只要出來高低頻調制好,加過沖抑制等等,可以看到實際各個工作點的波形,而且驗證起來很完美,但實際動起手來,那難度遠在點點鼠標之上,我指的是完全自己設計開發,從電路設計到PCB設計到調試,不參考任何產品的前提下,僅從仿真到實際的板子,困難還是頗大的!

現在在那怎么手機也打不通了,

在專業的文獻上遇到過這樣的問題，此電容是續流用的，當燈管上的電流不是連續的，即在輸出電感的電流變?yōu)?的時，此電容能提供能量給燈，在燈，電感，電容上形成一個電流回路。還可以減少燈電流的波峰系數，濾除電路上的高頻雜波。其容量一般很少，具體用多大，要根據你的電路上的高頻的占空比有關。

關鍵詞：電容  電流

BEBOY與SPEEDFLEG合成了一個較完整答案，此電容一則在點火時提供放電回路，同時在MOS管關斷時提供續流回路。

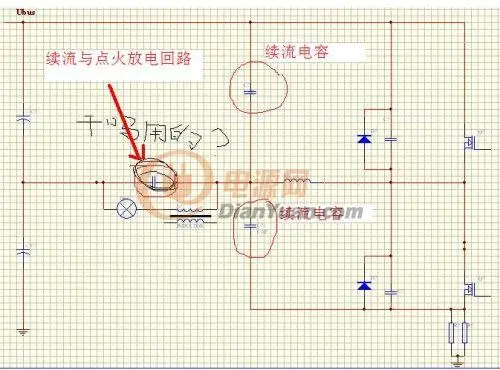

在本案中提供續流回路的還有兩個電容，如圖：上面的電容為下管截止時提供續流回路，下面的電容為上管截止時提供續流回路。

關鍵詞：電容  MOS

主電容是兩個電解電容, 它的高頻特性不佳, 你用這兩個電解電容來承接傳遞點火脈的能量?  自然是用薄膜電容, 并且走線要短直寬.
