請求幫助!

Z2反了

光耦隔離比較好

光隔是好,但是需要放大電路(否則驅動能力不足),所以需要增加輔助電源.+100Vdc不好供電給光隔電路.
我的電路工作頻率是500K,輸出功率150W.mosfet管的ciss很大,有80nF.

一般光藕驅動都達不到這樣的頻率,用6N136、137后面電路復雜.
用第一個圖變壓器驅動就可以了,建議增加快速關斷電路,還有MOS管應有吸收電路啊.

一般光藕驅動都達不到這樣的頻率,用6N136、137后面電路復雜.
用第一個圖變壓器驅動就可以了,建議增加快速關斷電路,還有MOS管應有吸收電路啊.

非常感謝各位的熱心幫助,感謝btma的明確指導!請問您說的增加快速關斷電路該如何實現?
有網友說OTL驅動電壓為6V,因此我把隔離變壓器次級兩個繞組串聯了,根據您們的意見修改了一下電路,見下圖,請大家繼續指導:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1728431189663888.jpg');}" onmousewheel="return imgzoom(this);">

在柵極電阻上并聯一個阻值更小的電阻與二極管,開通時二極管截止,正常開通,關斷時兩個電阻并聯,相當于關斷時柵極電阻減小,增大關斷速度.

多謝lhxue 明確的指導!!
我根據您的意見修改了電路,最終我希望綜合大家的意見,確定電路,然后做板測試,并把測試結果在此公布.
另外,我看有些國外電路的功率mosfet吸收電路非常復雜(有多個電容、電容串電阻、還有二極管),有些又很簡單(如我的圖),由于缺乏這方面經驗,所以到此請教大家了,懇請大家繼續指點……
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1728431189745355.jpg');}" onmousewheel="return imgzoom(this);">

D1,D2有沒有接反?

想知道驅動變壓器的匝比是多少?

D1,D2沒有接反,驅動變壓器的匝比是1:2(10T:20T)

有問題嗎?

繼續頂起……
請大家繼續討論:驅動部分和功率MOSFET管吸收電路是否需要進一步改進?
嚴重感謝中……

為什么隔離變壓器20T那邊不需要串一個電容?你負半周的部分怎么處理?

驅動器用NPN+PNP的跟隨器就可以了,驅動變壓器初級并一個RC,消除過沖.快速關斷簡單的是在Rg上并二極管,復雜一點的是用三極管+二極管+2個R組成快速放電回路,比較好的是更復雜一些的將放電接到負電位,關斷更可靠些.接在G級的二個二極管可用一個雙向瞬態抑制二極管代替.MOS的吸收電路分上下兩種,都加的效果最好,上吸收通常是用RDC或瞬態二極管+快恢復,下吸收也是RDC,參數不同,有參考書介紹如何計算的.

真是太感謝btma !雖然我不能全部吸收 您的意見,不過有了更明確的方向~,確認一下您的意思:
1、“驅動器用NPN+PNP的跟隨器就可以了”,指的是成本的考慮,不必采用專用驅動芯片MIC4420?在這里成本不是問題
2、“驅動變壓器初級并一個RC,消除過沖.”是指在A-D間加嗎?還在在T1的11~12管腳上加?具體參數是多少合適?

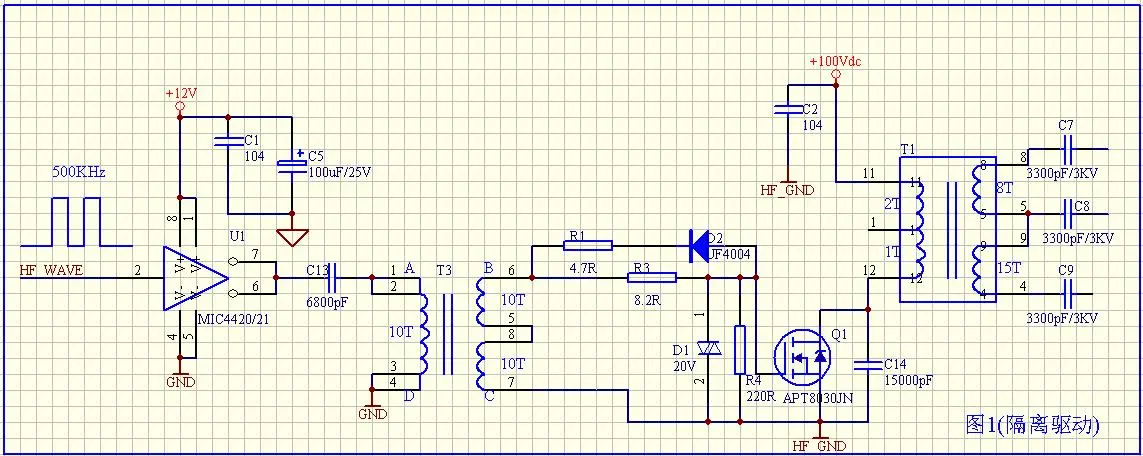

感謝8x80提醒,我的圖有錯,兩個地是不同的,我重新修改了.

另外說明一下,此電路的波形500khz固定50%占空比的高頻方波.
似乎問題還不少……
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1728431189993192.jpg');}" onmousewheel="return imgzoom(this);">
MIC4420.pdf

用MIC4420當然好,是成本問題,不在乎當然好.RC是在A、D間加,也可以不加,看波形決定.若MOS上的開波形有上沖,或上升太快,加RC,否則不加.具體參數試驗確定,一般R＝50~120歐姆,C＝100P~1000P,與工作頻率有關.理論上開關速度越快越好,實際上開關器件達不到要求,所以要控制開關速度.
希望你成功.

多謝btma 你的答復.我會改進我的設計,并在試驗中完善.

在此衷心祝你中秋國慶節日快樂!

考慮再三,我還是決定采用直接驅動的方法,取消隔離驅動變壓器,降低電路的復雜性,期望電路更加簡潔可靠.
請大家繼續幫忙看看我的mosfet直接驅動電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1728431190596055.jpg');}" onmousewheel="return imgzoom(this);">

150W的功率用到80nF ciss的MOS500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2921441241526002.gif');}" onmousewheel="return imgzoom(this);">
