150w反激調試

用TOP271EG設計24v/5a，5v/6a的一款反激電源

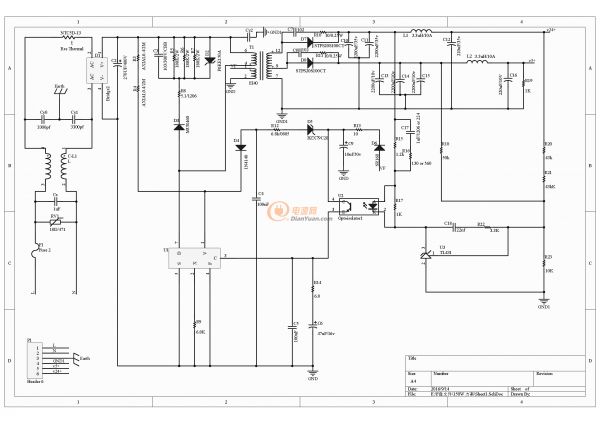

Schematic Prints

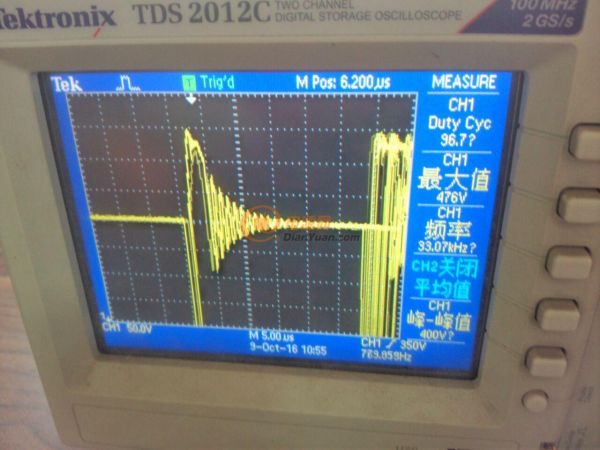

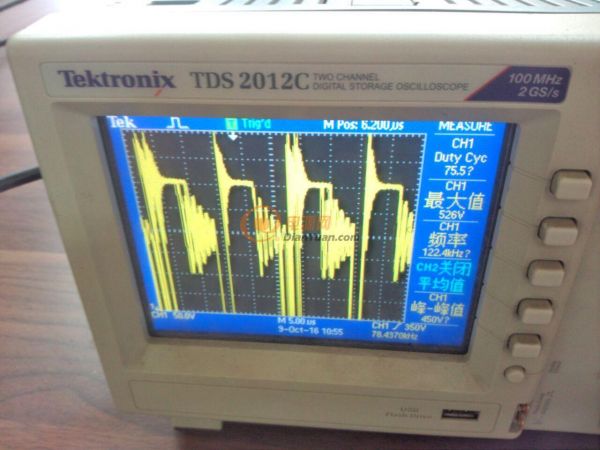

目前調試結果如下，空載輸出電壓正常，帶負載且工作在斷續模式，且電壓下降5v多下面是空載和帶載Vds波形，我一直在調反饋電阻R15且發現效果不大，還請高手指點！

QQ圖片20161009110716

QQ圖片20161009110738

全部回復(7)
正序查看
倒序查看
2016-10-09 17:59
什么意思沒太明白
0
回復
2016-10-10 08:22

1、調節環路參數，

2、2組輸出都帶部分假負載來調試。

如果對5V精度要求不高可以這么做，如果精度要求高，還是找個BUCK的IC做個24轉5V的BUCK電路來省事。

0
回復
2016-10-10 08:44
可能變壓器設計有問題，次級匝數不夠，你看空載時脈寬已經很寬，帶載后已沒有調節余地，輸出只能下跌。
0
回復
2016-10-10 08:48
@yaojinc1962
可能變壓器設計有問題，次級匝數不夠，你看空載時脈寬已經很寬，帶載后已沒有調節余地，輸出只能下跌。
你用的什么芯片？功率不小?。?/div>
0
回復
eenipkow
LV.2
6
2016-10-10 10:48
@yaojinc1962
你用的什么芯片？功率不小啊！
top271eg
0
回復
eenipkow
LV.2
7
2016-10-10 10:51
@417zhouge
1、調節環路參數，2、2組輸出都帶部分假負載來調試。如果對5V精度要求不高可以這么做，如果精度要求高，還是找個BUCK的IC做個24轉5V的BUCK電路來省事。
反饋環節之前換電阻，現在電阻在1k左右才能帶載，目前換來的2k的精密電阻器調 沒啥效果，就是占空比變小了，說明有作用，但這之后就再調沒啥效果！
0
回復
2016-10-10 11:13
已經被添加到社區經典圖庫嘍
