從起意到出爐歷經將近一年，對于完美外加強迫癥的人設計電路是痛苦的，總想盡善盡美，但電路設計就是一門不完美的藝術，只能在糾結中妥協，期間數次變動方案，總算是比較完美的解決了，大電流的東西，相對精度不好做，主要是檢流器件會產生比較大的功耗造成溫升，為此定制了猛銅檢流電阻并設計到風道內一同散熱來提高穩定度，

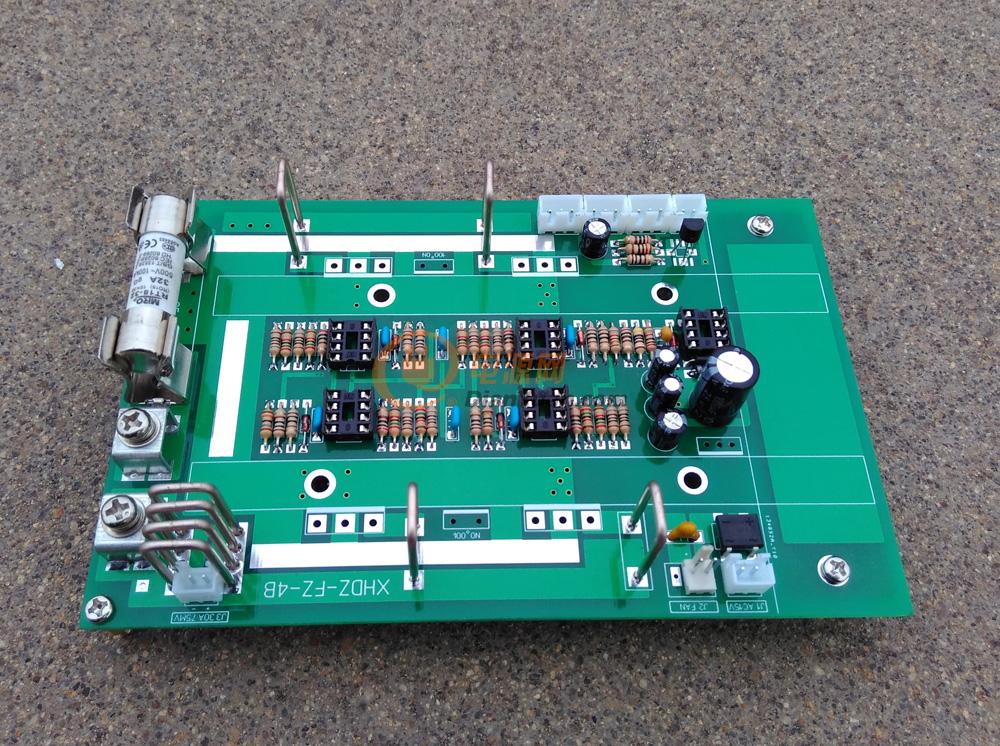

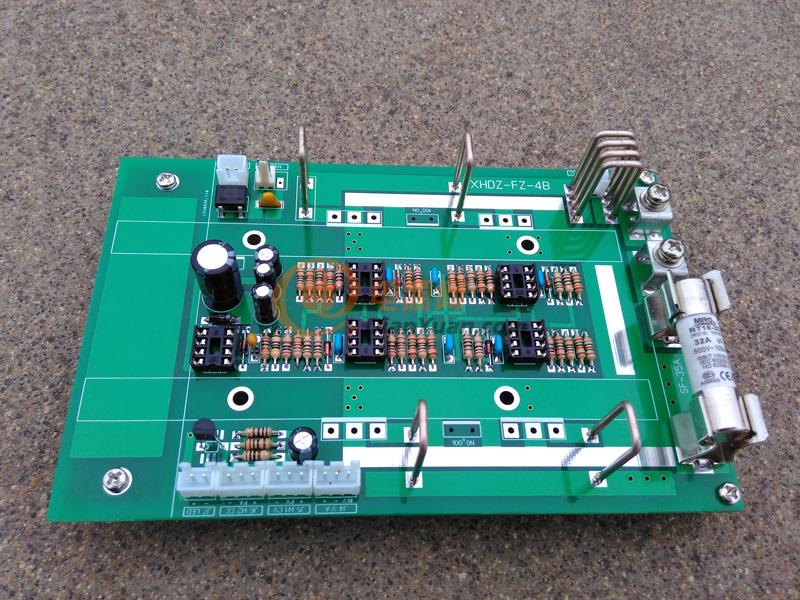

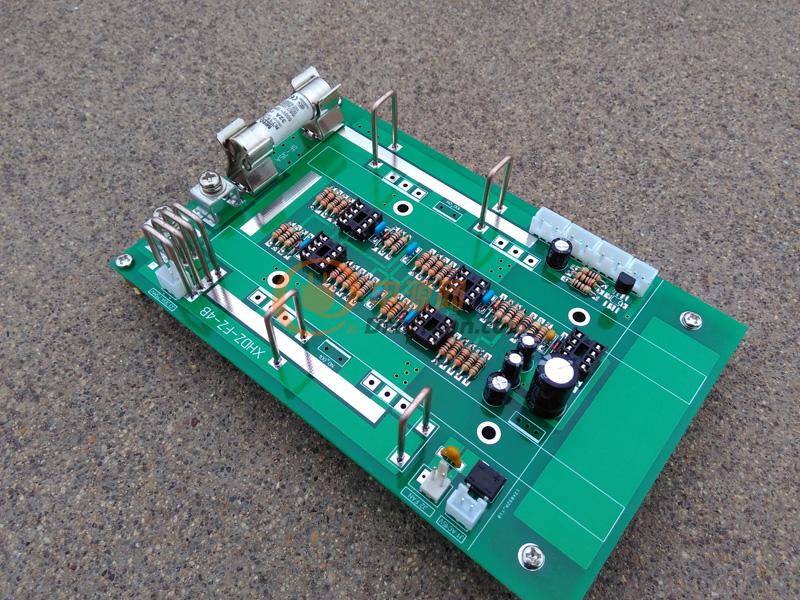

2個電位器恒流恒壓可調，模式自動轉換，led指示狀態，定制高效散熱器和猛銅檢流電阻，所有器件均處于風道內有效提高了可靠穩定性和精度，帶有溫控與保險絲短路保護設計，溫控保護點為散熱器100度，



這個耗費了不少精力，器件做了大量分析測試，比如康銅猛銅的材料編號區別，實際溫飄差異，熱電勢實際造成的影響及對應不同檢流放大倍數精度綜合分析，pcb銅箔載流溫升造成影響，保險夾黃銅磷銅材質區別，過大電流能力，走線地電位的處理，
