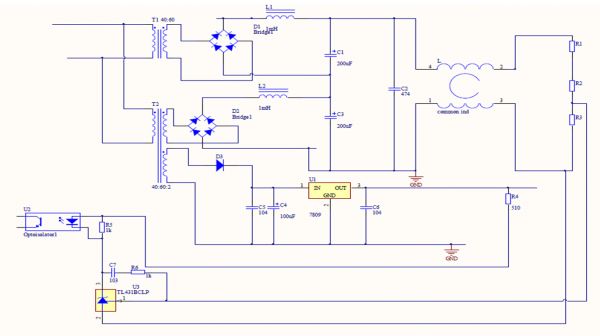

為畢設在做一個全橋移相電源，主控用的是ucc3895,輸出650V 直流，頻率是72K Hz，，現在遇到了反饋環節的問題，敘述如下：

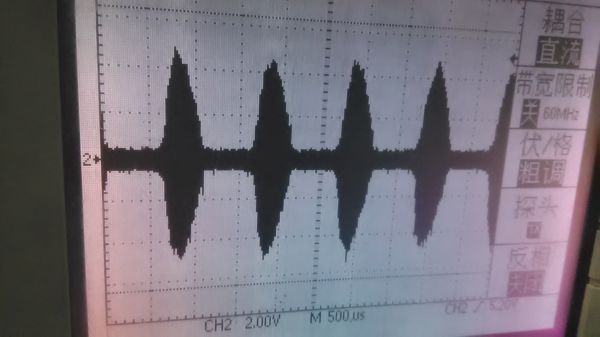

在開環調試時（將817斷開用滑動變阻器取代），能有效的調節PWM波形，在閉環時，發現817集電極電壓波形如下

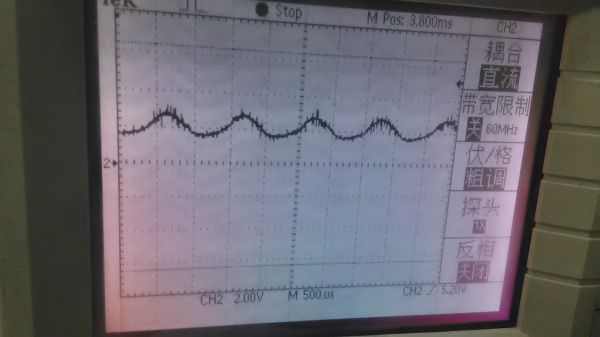

這個波形時1K Hz的紋波，由于幅值較大，影響了電流波形，波形如下

也是1K Hz 的電流紋波。

 請問大家這個可能的原因是哪些呢？ 是否是變壓器工藝處理的不好，還是輸出輔助電源有問題呢，431反饋端的波形我看了是是由紋波的，但是很小，而且波形頻率遠遠大于1k Hz
