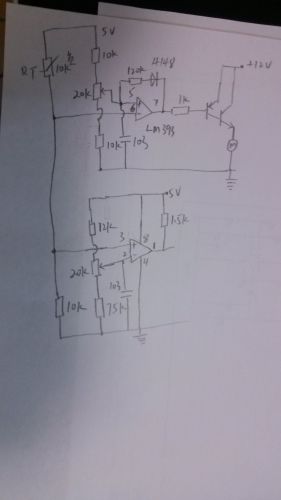

用lm393做溫控保護有問題。求高手幫忙下



溫控風扇已經測試ok。就是想但溫度達到80度時1腳輸出高電平。80度時3腳明顯比2腳電壓高很多。1腳死活不高電平。測試電壓才0.1X伏

這個是電路問題還是lm393有問題。換了幾個都這樣。。。不知道是不是買了假貨。大俠幫忙分析下。

全部回復(8)
正序查看
倒序查看
2013-09-27 23:21
你的電路溫控電阻錯誤位置了 還有就是你的電阻取值也帶錯誤 電位器哪里為什么用打75K這么大的電阻 阻值 你2腳和3腳的電阻是反向的 還有就是阻值也帶錯誤
0
回復
真麻煩
LV.2
3
2013-09-27 23:35
@laijinsong
你的電路溫控電阻錯誤位置了還有就是你的電阻取值也帶錯誤電位器哪里為什么用打75K這么大的電阻阻值你2腳和3腳的電阻是反向的還有就是阻值也帶錯誤
測試過位置沒錯的。正常下。2腳電壓遠大于3腳。當溫度上來的時候。rt電阻明顯下降。3腳電壓上升。測試是可以達到3>2 溫度在80度左右就可以實現。這樣的3>2情況。就是1不出高電平
0
回復
真麻煩
LV.2
4
2013-09-27 23:46
這個輸入電壓有什么要求。不知道和輸入電壓有沒有關系。等下去實驗下。
0
回復
2013-09-28 07:34

把75K換成10K

0
回復
hbzjcjw
LV.10
6
2013-09-28 08:36
下圖如果不能正常輸出高電平，則供電過低或者393是壞的
0
回復
真麻煩
LV.2
7
2013-09-28 12:13
@斌520
把75K換成10K
換掉10k還有意義嗎？原本就要實現80度的情況。這樣是完全不能實現的
0
回復
真麻煩
LV.2
8
2013-09-28 12:17
已經通過實驗解決了。就是比較電壓過高問題。把3、6腳的比較電壓統一下調后。在把75K適當?shù)恼{(diào)低已經可以實現80度出現高電平了。個別電阻也要適當?shù)慕档拖隆?/div>
0
回復
2013-09-29 07:45
@真麻煩
已經通過實驗解決了。就是比較電壓過高問題。把3、6腳的比較電壓統一下調后。在把75K適當?shù)恼{(diào)低已經可以實現80度出現高電平了。個別電阻也要適當?shù)慕档拖隆?/span>
