請問各位大俠,處理adaptor的散熱問題有什么高招?
我現在在做一款60W 12V5A 90V-264V電源適配器,變壓器用PQ2625,MOS管用K2645,PCB Size:55*110mm 整機溫度過高,應該從哪里改良?急昐回咅.
全部回復(27)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/21/1095166796.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cmg
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095166796.jpg');}"onmousewheel="returnimgzoom(this);">
可否告知你的變壓器和PFC的core是用什么型號,產品的功率,還有外觀尺寸
0
回復
@hd126
開關損耗,變壓器損耗,整流損耗,傳導損耗.這四大損耗能妥善處理,包你OK.開關損耗:保證驅動波形的正常,加RC吸收回路.有條件應用軟開關技術.低柵荷MOS管.變壓器損耗:參數計算準確,選擇合適的磁芯,改進工藝.以上兩點應以選擇合適的開關頻率為基礎.整流損耗:低壓用肖特基管,大電流用同步整流,高壓用超快管.傳導損耗:合理排版.
幫我看下變壓器有沒有問題,Fs=60KHz ERL-28 Np=38Ts,NS=7Ts(輸出),Ns=6Ts(EST3843A 供電) Lp=340uH MOS用2SK2645 輸出用MBR20100,高壓電容100uF/400V 裝機效率僅有83%,熱呀~~~~~~~
0
回復
@cmg
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095166796.jpg');}"onmousewheel="returnimgzoom(this);">
上面那個風格好像臺達的機器~
0
回復
@cmg
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095166796.jpg');}"onmousewheel="returnimgzoom(this);">
一次側電路與二次側電路共一散熱器,耐壓能過嗎?
0
回復
用過“飛宏”的12VDC4.2A的變壓器:105x65x35mm,外殼最高才50度!!
給你一個PI的輸出70W的資料,看看有沒有幫助1104153124.pdf
給你一個PI的輸出70W的資料,看看有沒有幫助1104153124.pdf
0
回復
@adaptor2008
幫我看下變壓器有沒有問題,Fs=60KHzERL-28Np=38Ts,NS=7Ts(輸出),Ns=6Ts(EST3843A供電)Lp=340uHMOS用2SK2645輸出用MBR20100,高壓電容100uF/400V裝機效率僅有83%,熱呀~~~~~~~
測試條件:輸入,輸出,環境溫度;
測試數據:主要發熱元件溫升(和規格溫升);
機器外觀尺寸(太大的功率密度是做不到的);
簡單的散熱結構說明.
我想這幾個條件要給出來,否則沒人知道你的情況,當然只能籠統說說,不能對癥下藥.
測試數據:主要發熱元件溫升(和規格溫升);
機器外觀尺寸(太大的功率密度是做不到的);
簡單的散熱結構說明.
我想這幾個條件要給出來,否則沒人知道你的情況,當然只能籠統說說,不能對癥下藥.
0
回復
@cmg
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095166796.jpg');}"onmousewheel="returnimgzoom(this);">
這應該是一個90W的電源吧!
0
回復
@cmg
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/21/1095166796.jpg');}"onmousewheel="returnimgzoom(this);">

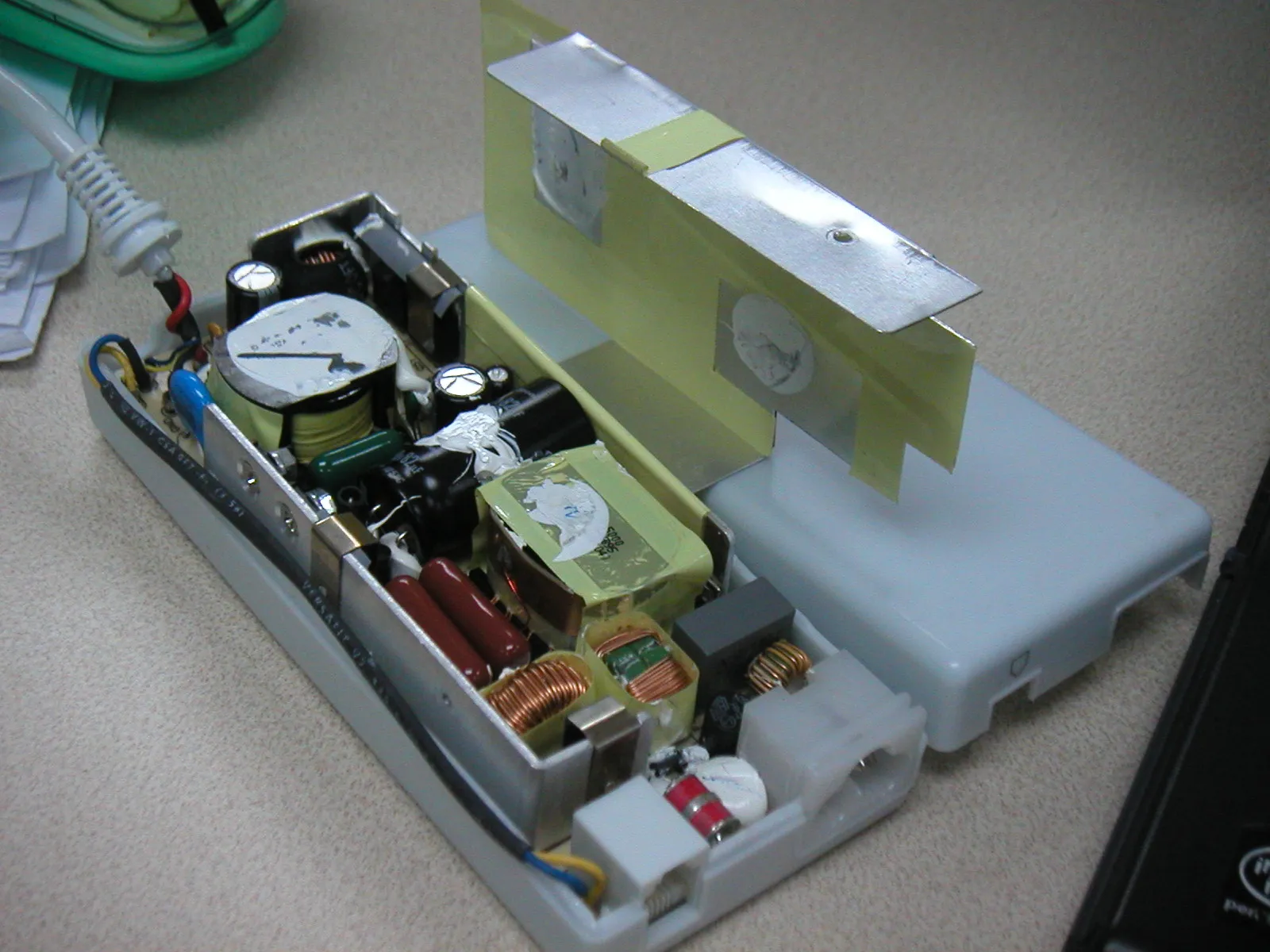

是臺達本本ADAPTOR,90W.19V4.7A
