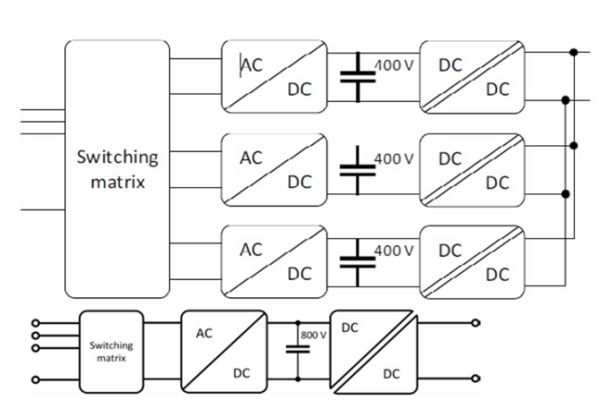

OBC架構主要有兩種（圖1）：一種是基于三個相同單相模塊的模塊化架構；另一種是基于一個三相AC/DC轉換器（該轉換器也支持單相運行）的集中式架構。這兩種架構均可通過單向和雙向拓?fù)鋵?shí)現。

模塊化架構需要更多元器件，從而導致直流鏈路整體上對儲能容量要求提高，進而推高體積和成本。另外，模塊化架構還需要額外配置柵極驅動器和電壓、電流檢測功能。相比之下，集中式架構所需的元器件更少，因此可實現更具成本效益的OBC，這使其已成為高功率密度OBC的首選架構。

SiC模塊可實現更高效率和功率密度

SiC憑借其卓越的特性，成為非常適用于OBC的功率半導體材料。ROHM的第4代SiC MOSFET采用溝槽結構，實現了超低導通電阻。另外，其非常低的米勒電容可實現超快的開關速度，從而可降低開關損耗。這些特性使得其總損耗更低，進而可減少散熱設計負擔。

ROHM已推出專為OBC應用進行了優化的新產品——HSDIP20模塊，進一步擴展了EcoSiC™系列的SiC MOSFET產品陣容。該系列模塊在全橋電路中集成了4個或6個SiC MOSFET，與采用相同芯片技術的分立器件相比具有諸多優勢。

該系列模塊采用氮化鋁（AlN）陶瓷將散熱焊盤與MOSFET的漏極隔離。這使得其結殼熱阻（Rth）非常低，從而無需使用熱界面材料（TIM）對散熱焊盤與散熱器之間進行電氣隔離。

得益于模具材料的應用，功率模塊中的各芯片之間實現了電氣隔離。這意味著芯片可以比分立器件方案布置得更加緊密（在分立器件方案中則必須考慮PCB上的爬電距離）。這種設計減小了PCB占用面積，同時提升了OBC解決方案的功率密度。

工作量更少，風險更低

除了技術優勢外，內部隔離功能還可大大簡化開發人員的工作：模塊內部已內置電氣隔離功能。而對于采用分立器件的解決方案，則需要在外部處理隔離問題。模塊在交付前已由ROHM進行了相關測試，因此在OBC開發階段無需再進行額外的電氣隔離測試?？梢?，該系列模塊不僅可縮短開發周期并降低開發成本，同時還能降低出現絕緣問題的風險。

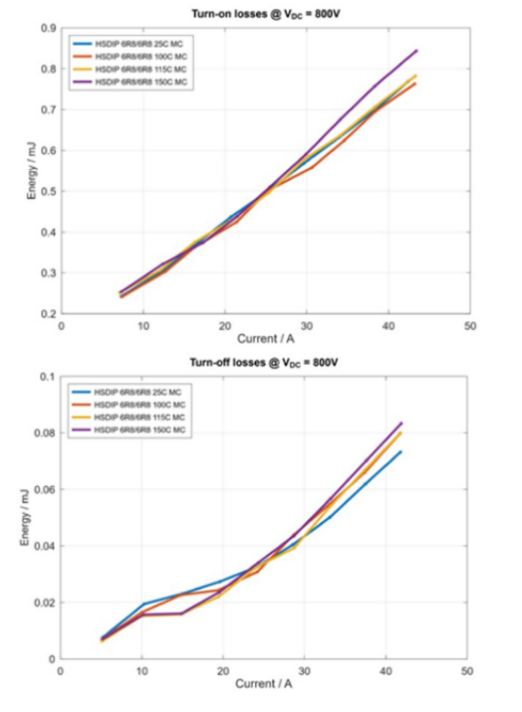

圖2：在800V直流鏈路電壓下，HSDIP模塊在不同溫度下的開通和關斷損耗

HSDIP20模塊還具有第4代SiC MOSFET帶來的附加優勢：其0V關斷電壓可降低PCB布局的復雜性和成本。如圖2所示，在800V直流鏈路電壓下，采用第4代SiC MOSFET的HSDIP模塊在不同溫度條件下均表現出較低的開關損耗。

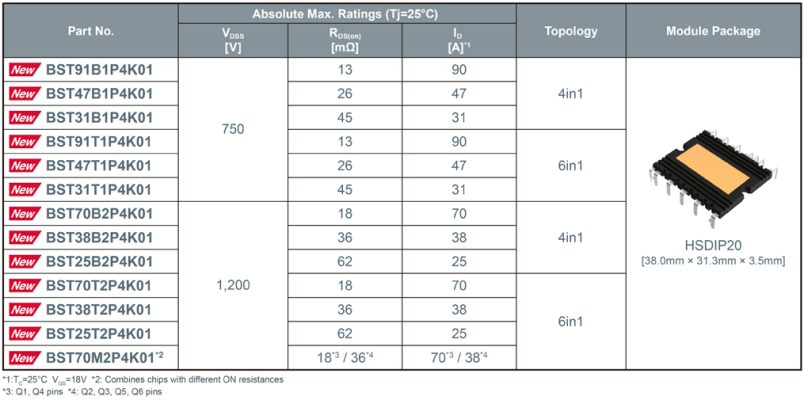

圖3：基于第4代SiC MOSFET的HSDIP20功率模塊產品陣容

HSDIP20模塊的另一個優勢在于其可擴展性。ROHM提供豐富的RDS(on)規格和拓?fù)浣Y(jié)構選擇，使該系列模塊可適用于不同功率范圍的OBC應用。目前可提供六款4合1拓?fù)淠K和六款6合1拓?fù)淠K。另外，ROHM還推出一款采用Six-pack拓?fù)浣Y(jié)構的“混合型”模塊，該模塊通過組合不同RDS(on)的MOSFET，為圖騰柱PFC電路提供低成本解決方案，并可使用同一器件輕松實現單相和三相運行。各種拓?fù)浣Y(jié)構的模塊均采用相同封裝形式，應用擴展非常便捷。所有功率模塊均符合AQG324標準。

熱特性與開關特性

為了驗證HSDIP模塊的優勢，研發人員對器件進行了特性仿真和測試。在模塊的熱性能演示中，采用的是配備36mΩ、1200V SiC MOSFET的Six-pack模塊。仿真基于安裝在液冷板上的單個模塊進行，設定條件為單芯片損耗在25W至35W之間，Ta=Tw=60°C，TIM厚度為20μm，熱導率為4.1W/mK。通過同時給芯片施加功率進行仿真，并根據仿真結果繪制出各器件的耗散功率與結溫之間的關系曲線圖（圖4）。

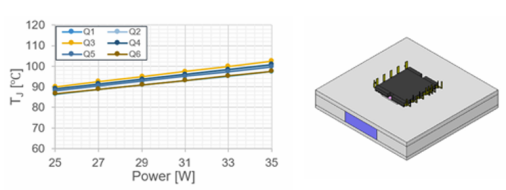

圖4：HSDIP模塊熱性能仿真結果

通過優化內部結構，該系列功率模塊實現了非常低的單芯片熱阻，在熱性能方面具有顯著優勢。其最高結溫遠低于SiC MOSFET允許的175°C限值，從而為提升功率密度創造了更大空間，可滿足大功率OBC的嚴苛需求。

在模擬OBC應用中AC/DC變換級的測試板上，評估了采用36mW、1200V SiC MOSFET的6合1模塊的開關損耗特性。圖2中已給出通過該測試獲得的開關損耗結果。通過對該模塊進行雙脈沖測試評估得到的開關損耗結果，同樣適用于本文所探討的雙向DC/AC變換級的情況?；谠摂?shù)據，對11kW系統的雙向DC/AC變換級進行仿真（圖5）。仿真結果表明，基于采用第4代SiC MOSFET（36mΩ，1200V）的6合1模塊構建的11 kW AC/DC變換級，在開關頻率為48 kHz并使用強制風冷散熱器的條件下，效率可達約99%（該效率值僅考慮了半導體損耗）。

圖5：HSDIP模塊在OBC中雙向AC/DC級的效率仿真

結論

在電動和混合動力汽車的OBC中，由4個或6個SiC MOSFET構成的模塊，相較于分立器件方案具有顯著優勢。憑借其更高的功率密度，這種模塊能夠減小OBC的體積和重量，并降低設計的復雜性。ROHM的HSDIP20模塊集成了最新的EcoSiC™ MOSFET，仿真結果表明，將其應用在雙向OBC的AC/DC變換級時，該系列模塊不僅展現出優異的熱特性，更能實現約99%的效率。

EcoSiC™是ROHM Co., Ltd.的商標或注冊商標。

參考文獻

[1] M. Jankovic, C. Felgemacher, K. Lenz, A. Mashaly and A. Charkaoui，《車載充電器成本與效率考量》[J]。2022年第24屆歐洲電力電子與應用會議（EPE'22 ECCE Europe），德國漢諾威，2022：P.1-P.9。
