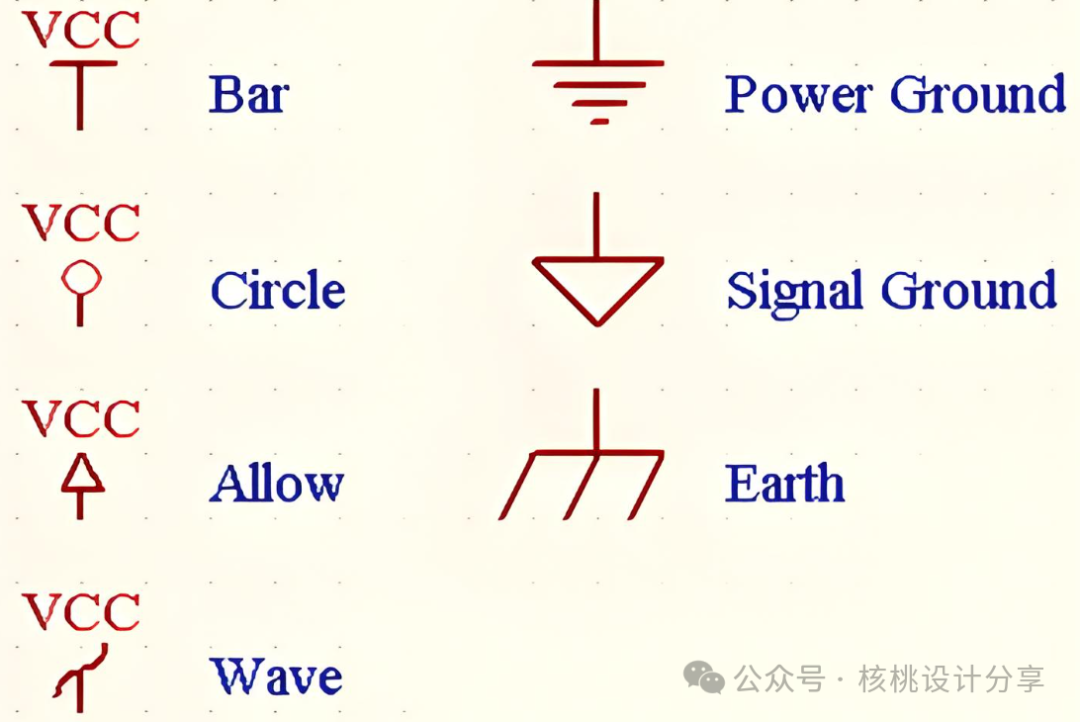

在設計原理圖中，小伙伴們是不是經常遇到這些符號，如下圖所示：

第一個       一般用在數字電源的正極上。比如單片機的數字電源或者系統的數字電源都可以用這個符號表示，VCC不是固定的，可以修改成容易理解的字母來表示。

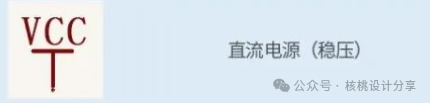

第二個      和第一個一樣，很多場景下都是用在直流電源的正極的表示上。

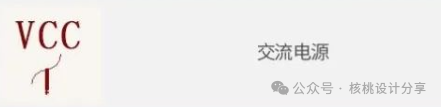

第三個      常用在220V交流電的表示上，當然不僅限于表示220V上。

第四個      常用在“使能管腳上”表示使能電壓或者表示控制電壓。

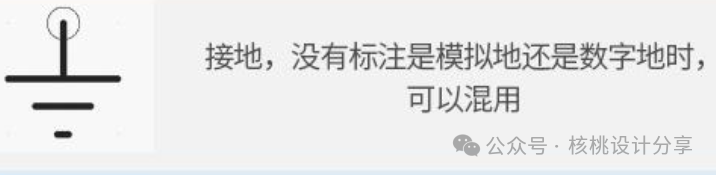

第五個      最為常用的GND符號，可表示數字地或者模擬地。

第六個      模擬地，專作為ADC于DAC的參考平面，給模擬信號提供回流路徑。

第七個      保護地，在原理圖中也同樣表示這個地為保護性大地，和板子上的數字地要區分開來，不能混用。

第八個      典型的外殼接地標記，用于防止電氣設備外殼帶電造成觸電風險，一般金屬外殼都需要有效接到大地。

第九個

      泛指單個電池，長端為電池正極，短端為電池負極。

第十個

      電池組，表示多顆電池串聯起來的電池組單位。

第十一個

     按鈕開關，一般指的是微動開關。

第十二個

      單刀單擲撥動開關。

第十三個

      單刀雙擲撥動開關，表示只有一個公共端，但切換回路有兩個。

第十四個

      恒流源，無論負載電壓如果改變，輸出電流始終保持不變。

第十五個

      受控電壓源，可以調整輸出參數的電壓源。

第十六個

      表示電機的符號。

第十七個

      將聲音轉換成電信號的裝置，也就是麥克風。

第十八個

      和麥克風剛好相反，喇叭是將電信號轉換成聲音信號的裝置。

第十九個

      天線符號，一種將電能轉換成無線電波的裝置，應用在無線通訊領域。

第二十個

       熱電偶，測量溫度的裝置，測量溫度的范圍較大，多應用在工業場景。
