當今時代，WIFI技術已經深深的融入我們的生活，我們時常聽到WIFI，WLAN以及IEEE 802.11等名詞，很多人都將WLAN，Wi-Fi和IEEE 802.11視為同一個概念，而實際上這幾個含義還是存在區別的。WLAN是更大的一個概念，其包含了 Wi-Fi，或者說IEEE 802.11協議。

WIFI&WLAN概念：

WLAN：Wireless Local Area Network（無線局域網），是計算機網絡和無線通信技術相結合的產物，是有線網絡的無線化延伸。它以無線多址信道作為傳輸媒介，利用電磁波完成數據交互，實現傳統有線局域網的功能。

Wi-Fi全稱Wireless Fidelity（無線高保真），是Wi-Fi聯盟制造商的商標，常作為產品進行品牌認證時使用。但是后來人們逐漸習慣用WiFi來稱呼IEEE 802.11標準技術。

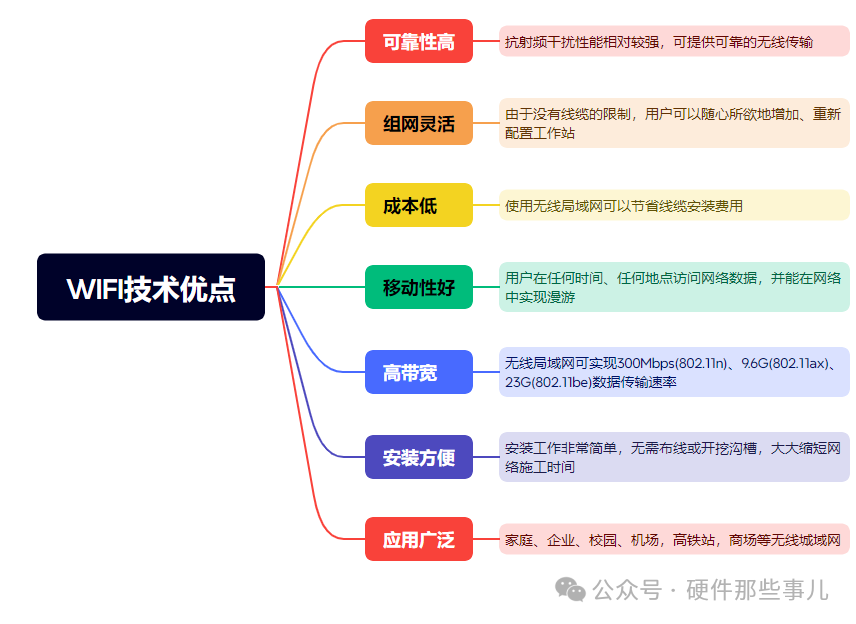

WIFI技術的優點：

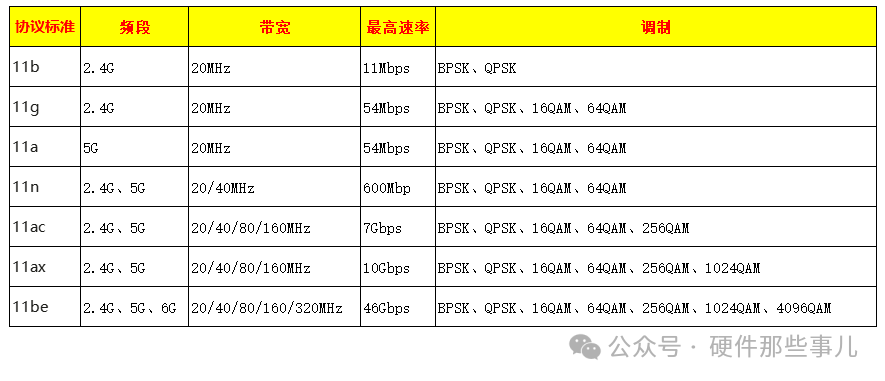

WIFI標準演進：

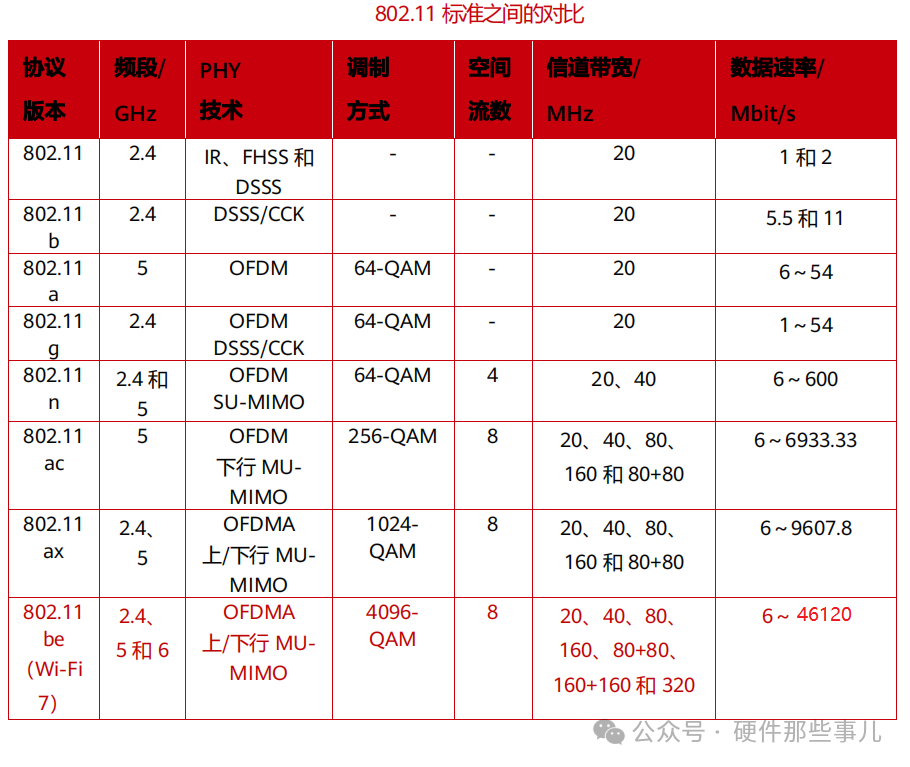

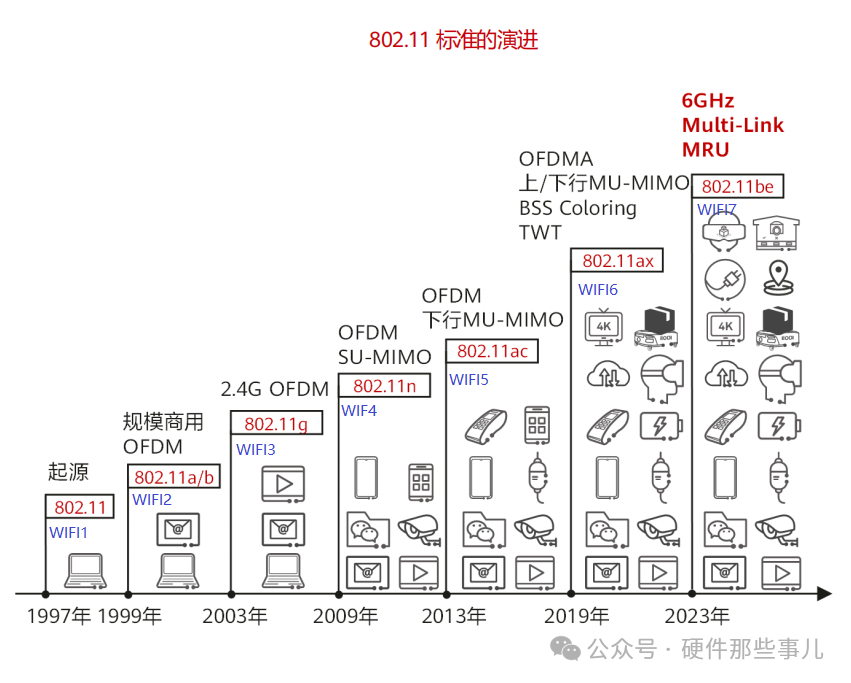

通信行業中使用的諸多標準均由 IEEE 定義，例如以太網標準 802.3 和無線局域網的標準 802.11。早在 1990 年，IEEE 就已經成立了 802.11 工作組，該工作組致力于制定無線局域網的相關標準，并在 1997 年發布了第一個標準 802.11-1997。之后的每4～5 年，802.11 標準就會升級換代一次，如下圖所示。

? 標準的起源（802.11-1997）：擊敗其他標準，成為業界 WLAN 標準。

? 標準增強（802.11b 和 802.11a）：802.11b 速率達到 11Mbit/s，實現規模商用 。802.11a 首次在 5GHz 頻段將正交頻分復用 OFDM （ OrthogonalFrequency Division Multiplexing ）技術引入 802.11 標 準 ， 速 率 提 升 至54Mbit/s。

? 標準的擴展與兼容（802.11g）：將 OFDM 技術擴展至 2.4GHz 頻段，同時向前兼容了 802.11b 設備。

? 基于 MIMO-OFDM 的 HT 標準（802.11n）：新增支持 SU-MIMO 和 OFDM 技術，速率達到 600Mbit/s。

? VHT 標準（ 802.11ac ）：新增 支 持 下 行 MU-MIMO ，信 道 帶 寬 最大 支 持160MHz，速率更是達到了 6933.33Mbit/s。

? HE 標準（ 802.11ax ）：首 次 引 入 正 交 頻 分 多 址 OFDMA （ OrthogonalFrequency Division Multiple Access）、上行 MU-MIMO、BSS Coloring 和目標時間喚醒 TWT（Target Wake Time）等技術，進一步提升了高密場景下的吞吐率，速率直接達到 9607.8Mbit/s。

? EHT 標準（802.11be）：在 Wi-Fi 6E 引入 6GHz 新頻譜的基礎上，新增支持多資源單元 MRU（Multi Resource Unit）、多鏈路 Multi-Link 等技術，進一步提升了吞吐率，速率直接達到 46120Mbit/s。

WiFi射頻和信道：

WiFi使用了ISM（Industrial, Scientific, and Medical）無線頻段，頻率范圍是900MHz（工業：902MHz~928MHz）、2.4GHz（科學：2.4GHz～2.4835GHz）和5GHz（醫療：5.150GHz～5.350GHz和5.725GHz～5.850GHz），隨著WIFI7的誕生，部分國家已經可以使用6GHz（5925-7125MHz），目前國內還沒有開放6GHz頻段，主要還是是2.4G和5G。

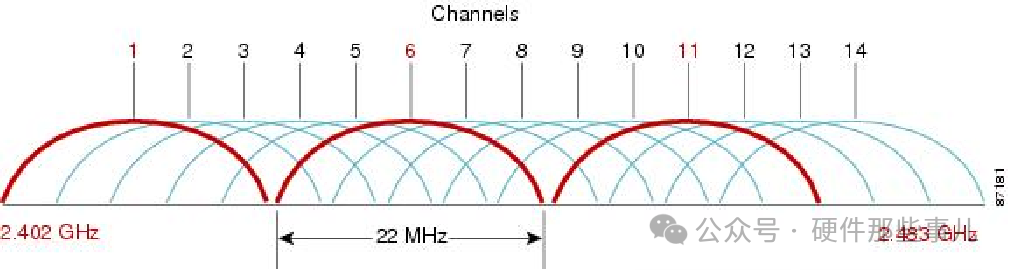

2.4G頻段

支持802.11b/g/n/ac/ax/be

一共14信道，中國使用信道編號為1-13信道

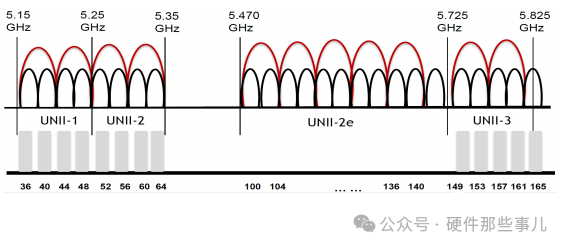

5G頻段

支持802.11a/n/ac/ax/be

中國使用信道編號為36-64及149-165信道

6G頻段

支持802.11a/n/ac/ax/be

中國目前暫未開放

無線信號的傳播損耗及干擾：

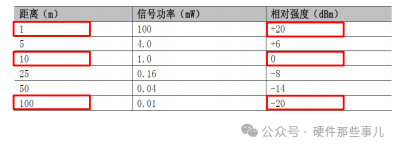

自由空間損耗：自由空間距離每增加10倍，信號強度降低20dBm

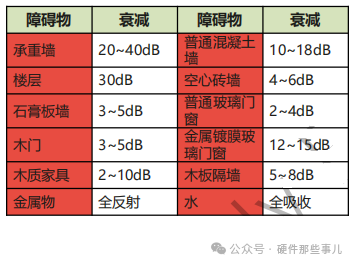

信號穿透障礙物的損耗（不同頻率會有不同表現，頻率越高，損耗越高）：

WLAN同頻/鄰頻干擾

同頻干擾：工作在相同信道的WLAN設備間的相互干擾?？湛谑撬性O備的公共傳輸媒介，兩個AP之間將根據CSMA/CA原則，進行互相退避，導致大大降低性能；

鄰頻干擾：工作在不同信道的WLAN設備間的干擾。中心頻率不同的WLAN設備之間的發射頻寬若有重疊部分、也會產生相互影響。

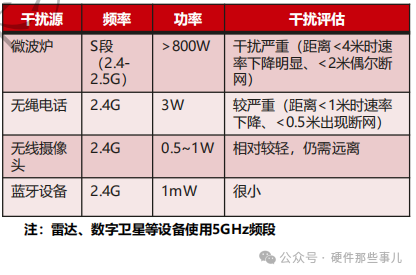

常見的非WLAN干擾源

WLAN常見網絡拓撲結構（BSS/IBSS/ESS）：

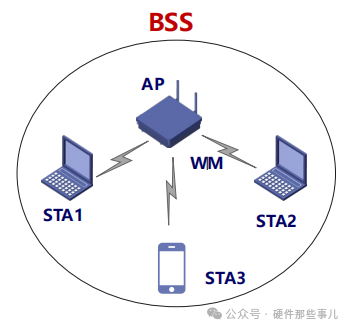

? BSS：Basic Service Set（基本服務集），無線網絡的基本服務單元，通常由一個AP和若干STA組成，BSS是WLAN網絡的基本結構。

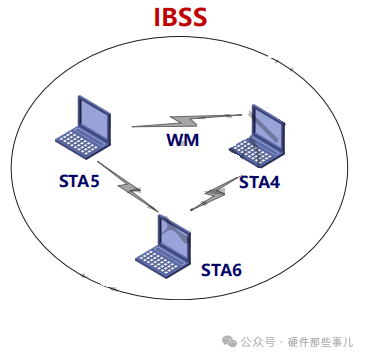

? IBSS: Independent Basic Service Set(獨立基本服務集)，不需要AP，由若干STA組成。

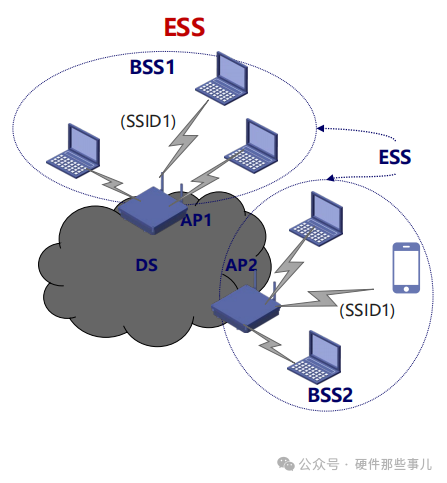

? ESS：Extend Service Set(擴展服務集)，采用相同的SSID的多個BSS組成的更大規模的虛擬BSS。

SSID: Service Set Identifier（服務集標識符），無線網絡標識，就是我們通常說的wifi名稱。

DS: distribution system（分布式系統），接入點間轉發幀的骨干網絡，因此通常稱為骨干網絡。

AP：Access Point（無線接入點/基站），提供無線信號覆蓋，例如：無線路由器、無線網關等。

STA: Station（工作站），接入無線網絡的終端設備，例如：筆記本電腦，手機等終端設備。

WM：無線介質（Wireless Medium），用于在工作站之間傳遞幀，例如：射頻（RF），紅外等。

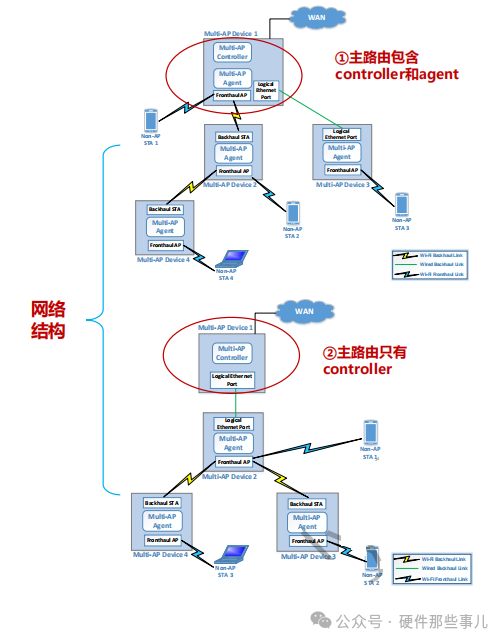

WiFi Mesh組網（easymesh）:

C

組網過程：Multi-AP Agent通過WPS過程（步驟1)~5)）連接到已上線Agent。

1）待上線Agent，通過其支持bSTA的BSS發送(Re-)Association Request幀，并聲明此BSS是bSTA；

2）已上線Agent，通過其支持fBSS的BSS響應(Re-)Association Respons幀，并聲明此BSS是fBSS；如果此BSS也支持bBSS，則也同時聲明此BSS支持bBSS

3）待上線Agent的bSTA成功關聯到已上線Agent的fBSS；并通過bSTA發送M1消息

4）已上線Agent，通過fBSS響應M8消息，并攜帶bBSS的相關認證信息（SSID andpassphrase）；同時fBSS發送Deauth幀去認證bSTA

5）待上線Agent，通過bSTA使用M8中攜帶的認證信息關聯到已上線Agent的bBSS

6）Agent 上線（通過有線連接到Controller或者通過WPS方式關聯到已上線Agent）后，發送1905 Topology discovery message，以上報本1905設備信息

WLAN接入認證流程:

通過配網方式獲取SSID和密碼后，設備STA開始接入網絡的流程，一般有四個階段：

掃描

STA發現無線網絡，有2種方式：被動掃描（AP發送Beacon幀，STA接收）和主動掃描（STA主動發送Probe Request幀，AP回應Probe Response幀）。

認證（鏈路認證）

STA和AP間無線鏈路的認證過程，通過了這個認證，才表示STA有資格和AP建立無線鏈路。

關聯

STA還需要與AP協商無線鏈路的服務參數，完成無線鏈路的建立。

接入認證

關聯完畢之后鏈路已經建立，如果我們WiFi沒有設置密碼，就可以直接訪問網絡；如果設置密碼就需要進行接入認證，秘鑰協商等階段之后才能訪問無線網絡。

實際生活中設置的WiFi的密碼屬于接入認證階段

WLAN接入安全協議:

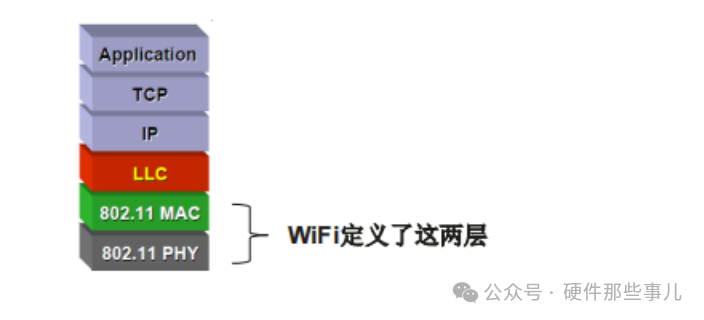

WiFi通信協議概述:

MAC層數據收發過程:

WiFi MAC層采用RTS/CTS機制來解決隱藏終端問題，如圖：STA1和STA2如果不在信號接收范圍內，它們同時給AP發送時，會出現碰撞導致出現丟包問題。RTS/CTS機制即在數據發送前先發送RTS申請信道，接收端回復CTS確認，然后發送端再發送數據，接收端最后回復ACK確認數據收到。其它站點收到RTS/CTS，在帶有的NAV字段標明的時間內不競爭信道。

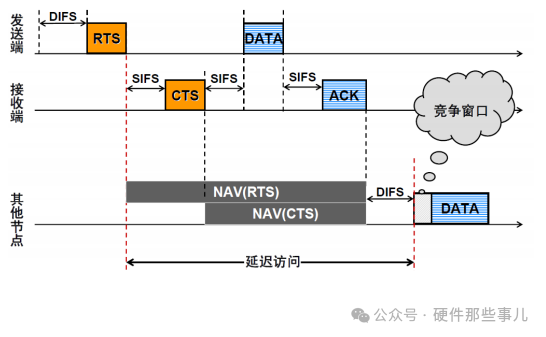

數據幀發送過程

RTS：請求發送(Request To Send )，設備發送前發送該幀申請信道發送權限

CTS：清除發送(Clear To Send) ，接收端回復該幀允許發送端發送

NAV ：網絡分配矢量(Network AllcaTIonVector ) ，RTS/CTS中帶有這個字段，表示它將需要占用多少時間的信道來進行數據的傳送，這個幀包含的時間可以用來定義發送數據和返問確認幀所需要的時間長度

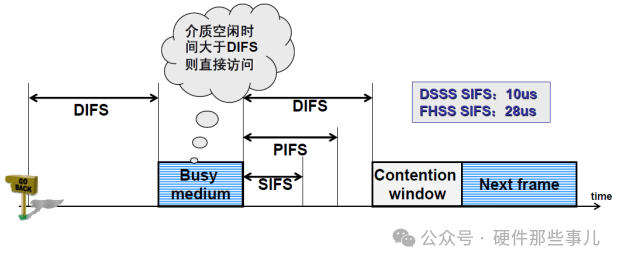

SIFS：短幀間間隔，SIFS用于最高優先級的傳輸場合，例如RTS/CTS以及ACK幀。經過一段SIFS，即可進行高優先級的傳輸，媒體即處于忙碌狀態。

PIFS：PCF幀間間隔，PIFS主要被PCF使用在無競爭操作中，在無競爭時期，有數據待傳的工作站可以等待PIFS后再加以傳送，其優先級高于任何競爭式傳輸。——用于AP發送報文

DIFS：DCF幀間間隔，DIFS是競爭式服務中最短的媒介閑置時間。如果媒介閑置時間長于DIFS，則工作站可以立即對媒體進行訪問。——用于STA發送報文

EIFS：擴展幀間間隔，EIFS并非固定的時間間隔，只有在幀傳輸出現錯誤時才會用到EIFS

PIFS/DIFS最終體現出的效果：控制幀優先于數據幀，AP優先于STA

物理層數據收發過程（PHY）:

載波監聽多路訪問/沖突避免機制:CSMA/CA是802.11 網絡通信的核心機制，是多終端共用信道的協定，也是造成WiFi丟包和時延的理論原罪。全稱Carrier Sense Multiple Access with Collision Avoidance，即載波監聽多路訪問/沖突避免機制。

其基本思想是:每個站在發送數據前，先偵聽信道上有無其它站正在發送信息，如果沒有(即信道空閑)，則發送數據；否則(信道忙)暫不發送，退避一段時間后再嘗試。

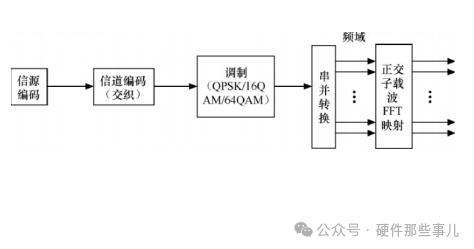

編碼和調制：

MAC層將數據組成幀，通過物理層進行編碼，然后再調制，通過天線形成無線信號發送出去，接收端則為相反過程。

關于WIFI的基礎知識今天就先分享到這兒，所有內容源于個人整理，當然WIFI的 基礎知識還有很多，預知后續，且聽下集分享。
