大家好，這里是大話硬件。
在上一篇文章中介紹了SDRM讀寫數據最基礎的內存訪問周期，其中提到了因為電容漏電，SDRAM工作時需要不停的刷新，這無疑是會降低DDR的效率。
為了進一步提升DDR的效率，目前采用的技術是流水線內存訪問方式。

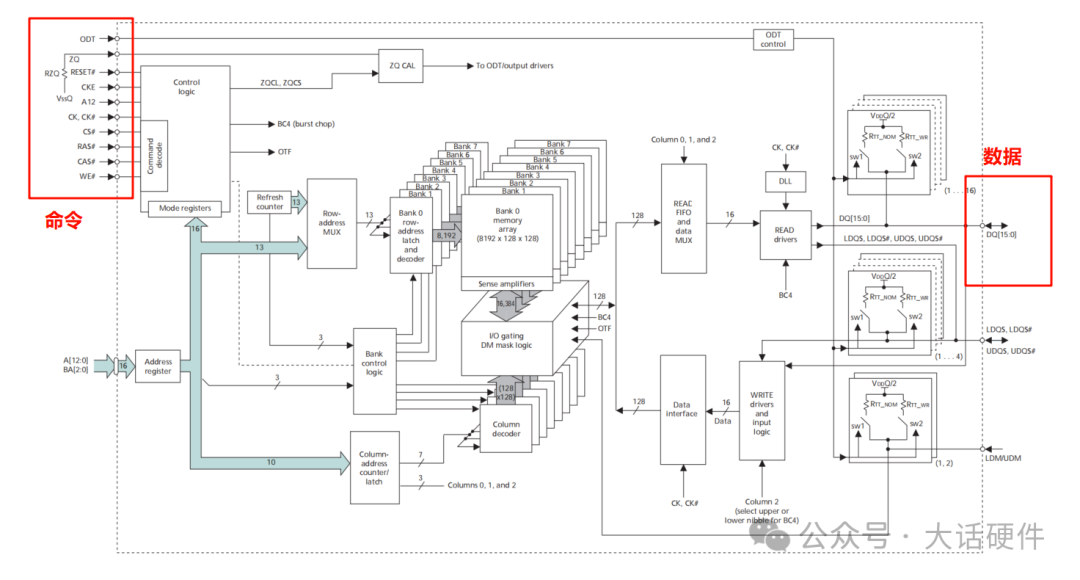

對硬件開發人員來說，流水線內存訪問的實現的基礎是SDRAM的命令總線和數據總線分開。
下面的圖解釋了流水線操作指令的核心。

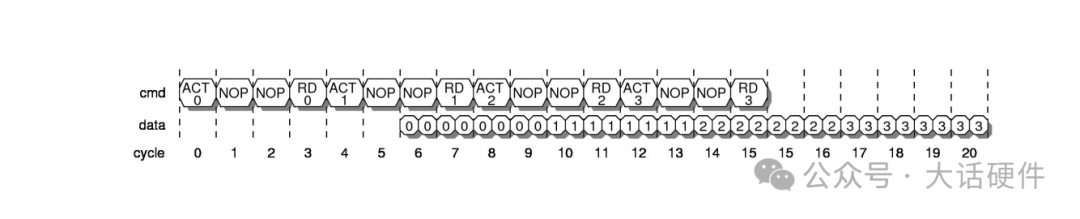

命令總線先發出對bank0的操作，然后發出對bank1的操作，此時數據線開始傳輸bank0的數據，在傳輸bank0的數據的同時，命令總線并沒有閑著，繼續發送對bank2的操作，當bank0的數據傳輸完成后，因為bank1的命令提前就已經下達了，所以數據總線可以直接無縫切換傳輸bank1的數據。
命令和數據分開方式，就像我們并行工作一樣，當我們在設計A項目原理圖時，B項目的項目經理會提前告訴我們B項目要做的事情，這并不會影響我們正在開發的A項目。當A項目圖畫好以后，因為前期已經下達過任務，又開始直接干B項目。本質就是提高效率。如果等你干完A項目，B項目再來分配任務，就會耽誤這個分配的時間。
上面這種無縫切換，命令總線不空閑的方式就是流水線技術的核心，極大地減少了內存因為等待指令而產生的空閑時間。對硬件來說，數據總線上會一直存在數據。那么在相同的之間內，可以帶來更高的效率和數據吞吐量。
從前面的分析可知，SDRAM的刷新會影響效率，但是流水線指令又能增加效率，那到底如何定義這個內存效率呢？
內存效率定義公式：
efficiency=transfer_cycles/ total_cycles
這個公式說明內存效率關注的是SDRAM到底有多少個周期是在傳輸數據。這個比值越高，就說明內存的利用率越高。

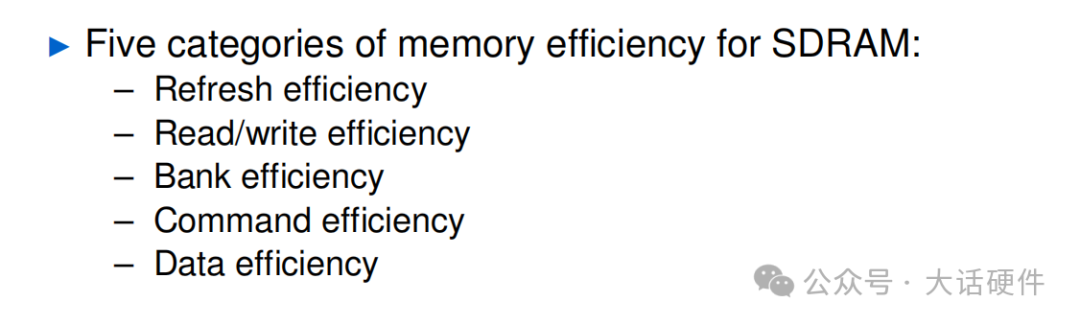

一共有五個方面會影響到內存效率。
第一個：刷新效率
SDRAM因為內部構造原因，需要定期的進行刷新來保持數據不丟失。根據狀態機的可知，在進行刷新操作時，肯定不能進行數據的傳輸。就像人要固定的時間吃飯睡覺補充能量而停下工作。這是SDRAM從制造出來就已經決定的。

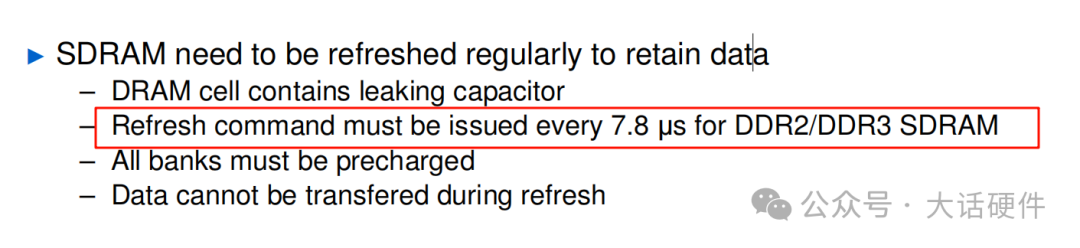

平均7.8us就需要對一個行進行刷新。
要想提升刷新效率，那必須對SDRAM內部的設計進行改進，這個比較困難。因此，刷新效率很難改變。
第二個：讀寫效率
數據總線的方向在讀和寫之間切換是需要時間的，如果一會讀，一會寫，頻繁的切換方向，這些切換的開銷就會累積起來。
讀到寫需要花費2個時鐘周期，寫操作切換到讀操作，需要花費4個時鐘周期。可想而知，如果是連續大量的讀或者大量的寫，效率就會比較高。
所以優化內存讀寫效率，就需要在命令總線上巧妙的安排指令，盡可能將相同的指令安排在一起，減少數據來回的切換。
第三個： Bank沖突效率
SDRAM內部是多bank架構，如果連續兩次訪問請求都是指向同一個bank的不同行，就需要先關閉前一行，再打開新的一行，這個過程非常消耗時間，就會產生沖突，降低效率。

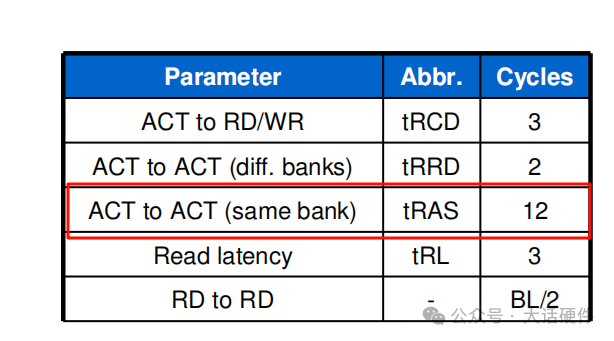

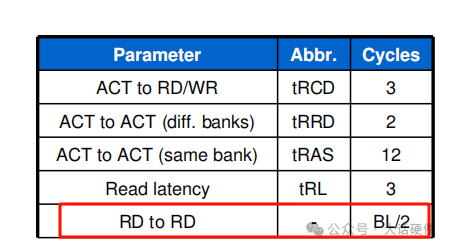

根據SDRAM的時序約束要求，如果要激活同一個bank的新行，命令需要至少等待12個周期。但是如果訪問時，是切換不同的行，就只需要等待2個周期，這樣就能極大的降低bank沖突帶來的影響。
第四個：命令沖突效率
命令總線上發出的效率比較密集，就會發生沖突，造成延遲。
數據總線是雙倍速率傳輸，命令總線是單倍速率傳輸，這樣數據總線完成數據傳輸后，但是命令總線的指令還未及時下發，就會導致多個指令一起要發出，造成沖突。
第五個：數據效率
SDRAM在一次操作中取回的數據是不是百分百都是我們想要的，有時候為了數據對齊，內存會一次性讀取一個數據塊，但只有其中一部分的有效的，多取出來的部分就造成了浪費。

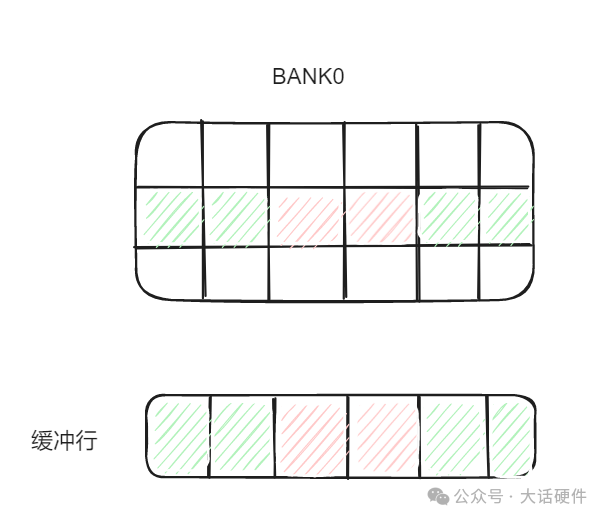

這和內存工作方式有很大的關系。內存并不是一個字節一個字節單獨讀取數據，這樣太慢，通常是一個固定大小的塊來讀取，如下所示，有用的數據只有中間的紅色的部分，但是讀取的時候，是一行全部獲取。

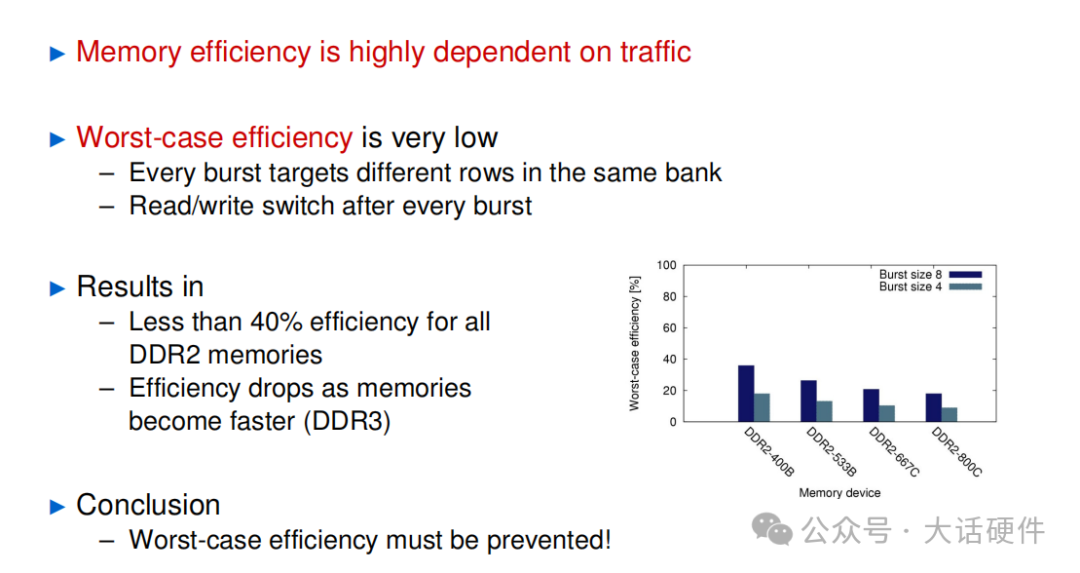

從下面的資料可以看出，讀取數據的突發長度不一樣，效率也是不一樣的。
根據上面的分析可知，內存效率和內存在工作時的訪問方式有非常大的關系。巧妙的安排指令的順序，數據是否在同一個bank，每次取出數據塊的大小，數據的對齊方式等等都是會影響到內存的效率。所以，設計出一個高效的SDRAM控制器在應對高數據帶寬的場合非常重要。
下一節介紹內存控制器。
