怎么沒人回答,難道沒人知道?

我發(fā)現(xiàn)一個問題,4腳的振蕩波形上有好多毛刺,但不知道怎么去掉,望高人指點.

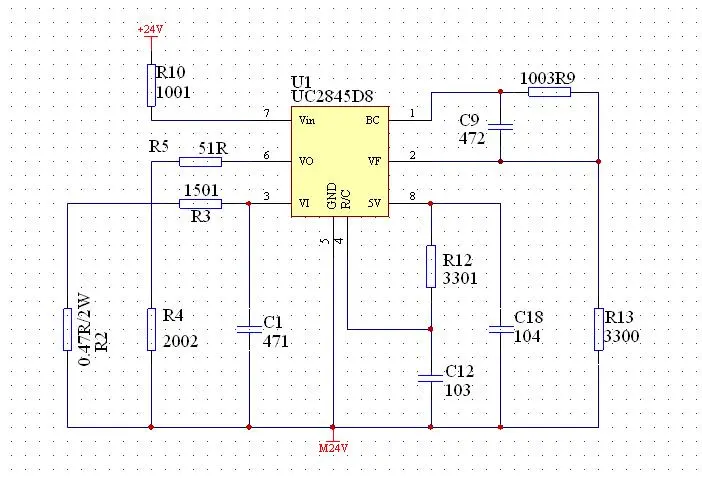

我現(xiàn)在就焊了如下圖幾個元件
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1151911524.jpg');}" onmousewheel="return imgzoom(this);">
4角的振蕩波形是52KHz,但6角的輸出波形是26KHz.怎么回事呢?

上圖波形如下(示意圖):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1151929608.jpg');}" onmousewheel="return imgzoom(this);">

為啥都沒人理我???????????????????

UC3845開關頻率為振蕩頻率的一半,好像3842的開關頻率等于振蕩頻率.

正解

3845占空比最大時0.5

這和你的PCB LAYOUT有關,好好檢查一下!

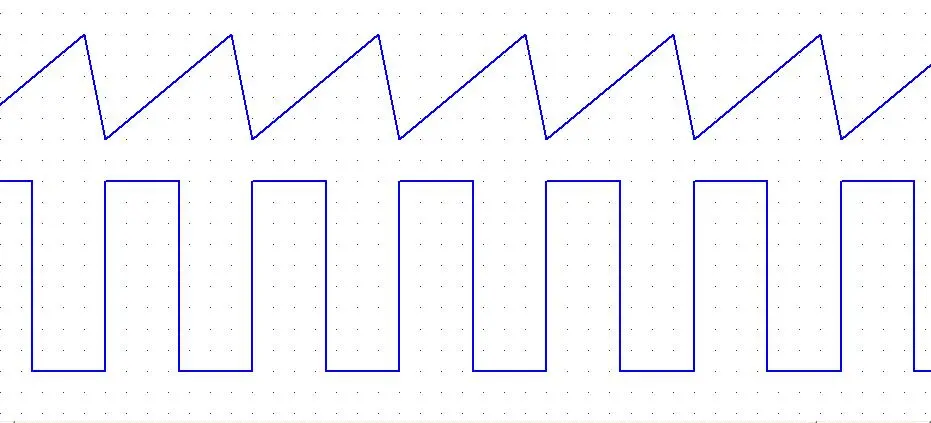

看來是我理解錯了,我原來以為占空比0.5是這樣的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1151996173.jpg');}" onmousewheel="return imgzoom(this);">

想問下,你是廠商呢,為什麼有問題不找代理商FAE,這個是你的權力

我不知道找哪里?

倒,老大你再怎麼也是制造廠成品的RD,你就找代理UTC的代理商啊,叫他們過去support啊.你真是個可愛的RD,有問題自己扛

呵呵,我知道了

謝謝指點

二分頻，輸出頻率為震蕩頻率的一半
