先將X腳對地短路試試

已經試過了,問題照舊.
剛才做試驗的時候,發現輸出低于4.5v了,而且電源啟動時,指示燈是慢慢變亮的,不像昨天一下子就亮了.而且,top246y會很快發燙,懷疑有元器件損壞,還沒有查出來.

變壓器的漏感大嗎?應該用三明治繞法.看你描述的情況,IC過熱保護.當功率加大時,漏感尖峰及電流初始尖峰都會影響電源的效率.C腳并聯一個0.1uf電容.C15串連一個3K電阻.檢查431參考點的電壓是否正常.

現在我的問題是 接上220V 50HZ的電源后,我的開關電源有輸出.應該輸出5.6V dc電壓,實際輸出是7.8V左右的DC電壓(空載),而且不穩定,我在輸出端加了一個150ohm的電阻后,電壓降在4.78V,比較穩定,但有時候有0.1V的抖動,改變電位器SVR1阻值,輸出電壓基本沒有變化.這個時候,開關電源無噪聲,TOP246Y及其他元器件不發熱.
加上負載后,輸出電流為6.3A,輸出電壓降到4.5v左右,指示燈不再閃,工作看起來還正常,開關電源無噪聲.一分鐘后,我發現TOP246Y、輸出整流管MBR2080(暫用D83-004代替)等元器件不發熱,但D1(P6KE200)嚴重發燙.將P6KE200換成 1.5KE200、D2換成BYV26C后,還是會發燙.
將負載調整,使電流加大(理論認為在9A),但通電后,LED指示燈閃一下,然后不亮,工作停止,TOP246Y進入保護狀態.斷開負載后,又有電壓輸出.
我先后將TOP246Y的X腳與S腳短接、在TOP246Y的C腳上與S之間并接一個0.1uF的電容、TL431旁的C15上串接一個3.3K的電阻,都沒有解決問題.

    TL431的Vref端測得電壓為2.8V(數字萬用表測量).
    高頻變壓器,由于沒有相關設備,沒有辦法測量其漏感.

    現在我非常希望其:工作穩定,輸出電流能夠達到9.3A,電源整體不嚴重發燙(TOP246Y、MBR2080可以加大散熱片來解決),輸出電壓可以在 5.1-5.8V之間調整(額定要求是5.6V),空載時輸出電壓不變高.

建議做以下改進:
1)使用PIExpert中的PIxls來重新設計變壓器.
2)將Kp值取小.即使工作模式更連續.
3)降低Vor
4) 變壓器使用三明制繞制.

貼上你的PCB圖片,二進制文檔打開麻煩,將R5由200歐姆改為47歐姆,去掉P6KE,換成100K的電阻試試

好的,現在傳上PCB圖片,是PDF文檔.

剛才測量了一下輸出電壓的紋波,發現非常大,大約有近1V,我這里的示波器比較差,不能夠觀測的太清楚.

輸出電容才4400,太小了,看了一下你的PCB,先提幾點,試試看,如圖

請按圖示修改下

TL431參考點電壓不對.應該為2.5V.看看它是否完好.

非常感謝諸位仁兄對我的幫助!今天我對電路進行了修改,將線路按照幾位仁兄的建議進行了修改(跳割線),并將R2去除,X直接與S連接,c、s之間并接一個0.1uf的電容(高壓陶瓷電容,應該沒有問題吧).經過一個上午和半個下午的測試,并進行帶負載試驗(負載電流6.7A),整個吸收電路還是發熱,不過與昨天試驗相比,沒有那么燙.大約燒機2分鐘,top246Y有點發熱,高頻變壓器有冒煙現象(不嚴重,不注意看不出來),電路保護,LED暗亮,并一閃一閃的.檢查發現D1損壞.
我懷疑我設計的高頻變壓器參數有錯,我想對其進行修改,不知諸位看了我上傳的高頻變壓器產數有沒有好的建議,謝謝!

將R5改成47ohm后,輸出電壓由4.7v升為5.8V,帶負載后將為5.6v,并緩緩將到5.5v.

由于在開關電源方面,我們還是剛剛開始的,請問,對開關電源做試驗測試,需要測試哪些項目,需要哪些儀器,我們準備采購.

上圖中反饋的地線不是和大電容地線直接相連比較好嗎?這種不是被稱為開爾文連線嗎?
還有我的電源也出現這為老兄說的現象.有仆仆的響聲

P6KE200兩端并聯一個47K  2W的電阻,可以為P6KE200分擔一部分功耗,特別是當Vor的瞬間電壓高于200V時.

還有小信號的走線應盡量遠離大電流的走線,特別是有高頻率信號的地方,你的控制信號從S后面走,不太合理,還有電源地應該是從高壓電容負極到S后再從S分出去,而不是從高壓電容負極分出去.

謝謝,我現在正在根據諸位的經驗總結,重新設計了電路并重新布局排版,做完后我再上傳給諸位看看,希望大家都來指教指教.

我覺得你的PCB布局確實有點亂,我的建議是把高壓濾波電容的正負線路位置對換,就是把負極走線安排到外面,正極走線按排到里面,這樣就可以實現高壓電源負極-->高壓電容負極-->TOP的地端-->各接地點.

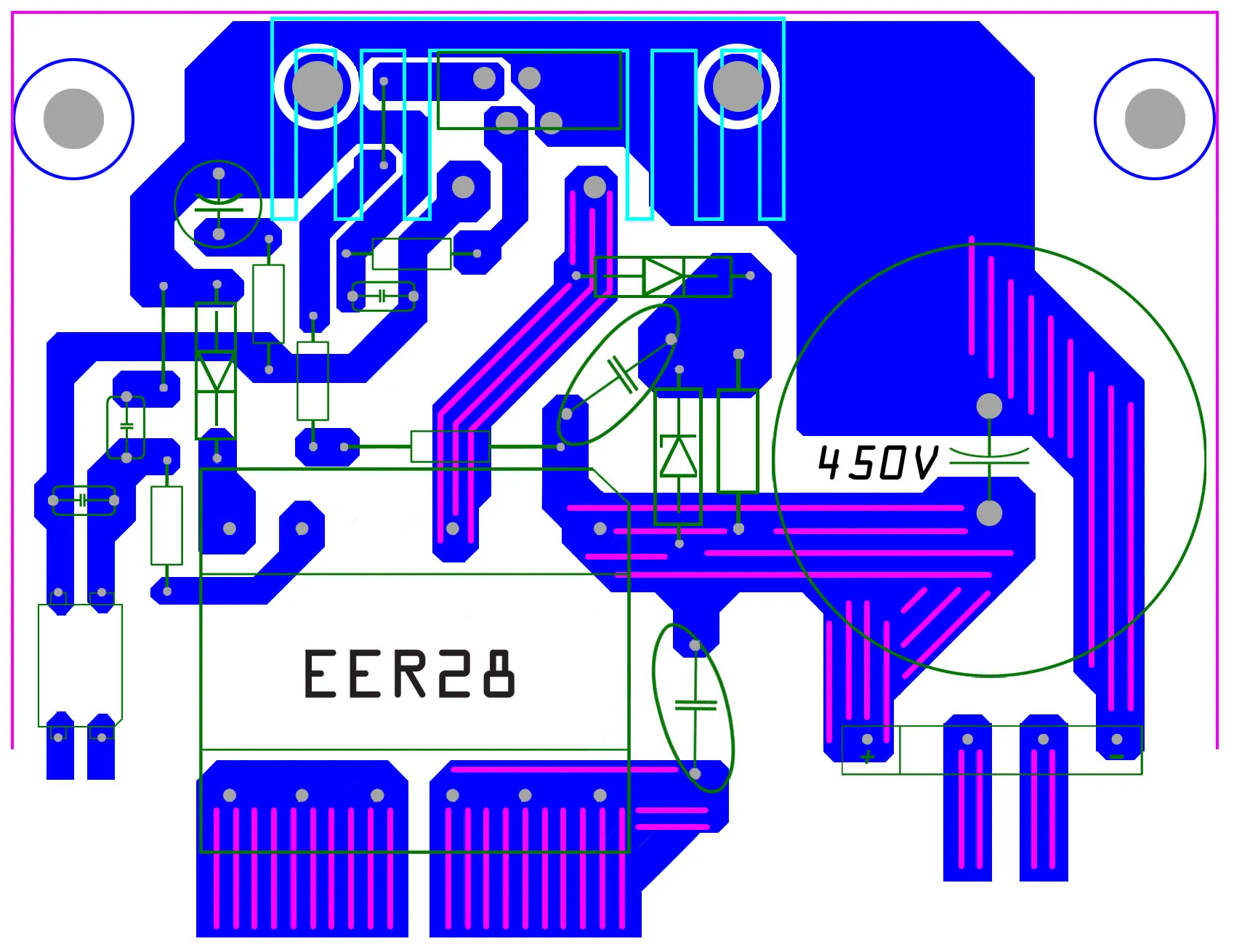

這副圖是我對你的電路的修改意見,其中變壓器的饒制方向也有改動,有什么不對的地方還敬請PI的工程師指出問題,謝謝500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150373358.jpg');}" onmousewheel="return imgzoom(this);">

謝謝qs7785yj,我仔細看了你的方案,并和自己的做了對比,發現你所提供的方案比較不錯,不知PI工程師認為怎樣?

原來所做的電源是我做的樣品電源,所以包括散熱片都比較馬虎了事,本想先試成功了以后再做修改.

我現在新的版本已經排好,還沒有布線.看了qs7785yj的建議,我非常樂意接受,再次謝謝你!

并問一下PI工程師,將TOP246Y周圍的電阻電容(低壓)換成SMD的,有沒有問題?謝謝!

非常感謝諸位朋友的幫助,現在我的電源在諸位的幫助下,已經可以工作了,目前滿負載工作1個多小時(只試了這么長時間),吸收電路、TOP246y和MBR2080比較熱,輸出紋波有0.3V.

我現在正在對高頻變壓器和電路重新做修改,到時我會上傳到本塊,請各位朋友指點指點,多多提出批評.

你的散熱片的指杈最好朝外,那樣的話散熱會比較好,而且TOP周圍的元件可以更接近TOP安裝和設計.
      電解電容換成三洋固體的SMD的應該可以,接于高壓的電阻最好多個串聯,以提升其整體耐壓.
      但是由于你的電源PCB面積比較大,PCB在受力時容易變形,一旦震動引起PCB變形,SMD器件就容易脫焊或斷裂,因此本人不推薦采用SMD器件.
不過你也可以聽聽其他高手的意見.

輸出5.6V沒必要用MBR2080,用MBR3045、D83-004等就可以了,耐壓越高正向壓降就越大,損耗也大,發熱量也隨之上升.

MBR2080 是20A,TO-220封裝
MBR3045 D83-004都是30A,TO-3P封裝

我指的是你的耐壓值高了,用40V的肖特基就可以了

大家好,這些天來,我認真吸取了諸位PI工程師和qs7785yj的建議,重新修改了電源的原理圖和PCB板,請諸位看看,在原理圖上和PCB板布線上是否有不合理的地方,請多多提出批評和建議,謝謝!1150706043.rar

前級電路元?dú)饧嗷ラg靠得太近,特別是R2、R3,散熱有問題,還有你的431的反饋從肖特基后面走,靠近交流輸出端,可能會有干擾,影響電源的穩定性

非常感謝qs7785yj!
對于前級部分,我將設法調整一下它們之間的距離.
對于431的反饋,就讓其與GND連線對換一下位置,以減少干擾.

第1貼,第8貼,第9貼,第10貼,第11貼上傳的附件或圖片重新上傳上來.
第1貼的原理圖和PCB圖
1150867999.rar

PI工程師的修改意見
1150868058.rar

1166691559.pdf
如附件中所說:
“Connect bias winding return past SOURCE pin to route
common mode surge currents away from TOPSwitch-GX”

和PI工程師的修改意見不一樣.哪個更可取?
