非隔離電源效率高，體積小，其性能漸漸做得與隔離電源的效果差不多，市場應用越來越廣泛， 很多公司在設計時也逐漸采用非隔離電源，除提高光效，省電外，更多時候是從成本考慮， 給大家看看以下線路圖，線路非常簡單：
非隔離LED ，球泡低成本恒流電源方案, BOM成本 7RMB 左右
全部回復(4)
正序查看
倒序查看
此方案有如下優點：
1.線路非常精簡,BOM COST便宜， 成本在7元左右。
2.全電壓輸入PF>0.9，Efficiency>90%
3.定電流非常精準,全電壓輸入(AC90~264V) CC偏差<1%.
4.輸出可以做成寬電壓范圍30V~75V(從10串到24串可共用一個電源),輸出電流基本上不會變化.
5.IC內部集成,短路保護,開路保護,OVP,OTP保護，帶一個調光腳。
6.300MA驅動外部MOS能力,最達可以驅動10AMOSFET
7.EMI比PSR方案要容易通過
8.生產方便,調試簡單。

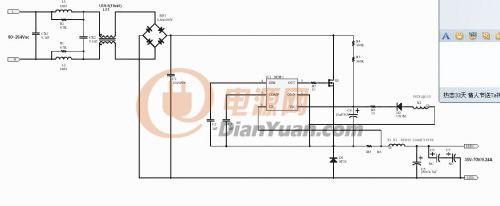

見圖，過EMI線路圖：
0
回復
@bbppsz
此方案有如下優點：1.線路非常精簡,BOMCOST便宜，成本在7元左右。2.全電壓輸入PF>0.9，Efficiency>90%3.定電流非常精準,全電壓輸入(AC90~264V)CC偏差
實際應用： 最新DEMO測試數據，輸入90~264，輸出75V/200MA,效率在93%左右，輸出電壓可以兼容40V~75V。(12串~24串)電感使用的是EPC13，如果要更寬的輸出電壓，采用EFD15雙繞組即可。。以上測試，輸入電壓從90~264調節，輸出電流基本上不會變化，調節輸出電壓從40V~75V,輸出電流也基本上不會動。。。整個PCB零件20個左右，PF值在全電壓范圍都是保證在0.9以上
0
回復
@bbppsz
實際應用：最新DEMO測試數據，輸入90~264，輸出75V/200MA,效率在93%左右，輸出電壓可以兼容40V~75V。(12串~24串)電感使用的是EPC13，如果要更寬的輸出電壓，采用EFD15雙繞組即可。。以上測試，輸入電壓從90~264調節，輸出電流基本上不會變化，調節輸出電壓從40V~75V,輸出電流也基本上不會動。。。整個PCB零件20個左右，PF值在全電壓范圍都是保證在0.9以上
