高手幫助指導LC振蕩電路無線供電

LC振蕩電路本身很簡單,通電可工作,并可點亮一個LED,不知道怎么提升功率.
BD336E中功三極管率,電壓12V,電流100MA左右,線圈用0.2mm*4,L2-15T,L1-20T,L3-20T,線圈空心直徑50mm,
想點亮十六個LED,并接,要求輸出電壓5V,電流100MA左右,有什么好的方法,簡單一點





全部回復(13)
正序查看
倒序查看
IGBT2010
LV.8
2
2012-03-04 13:00

幫你頂！！

0
回復
zq2007
LV.11
3
2012-03-04 19:55
@IGBT2010
幫你頂！！
頻率大概在多少呢？
0
回復
a37113
LV.1
4
2012-03-04 22:22
@zq2007
頻率大概在多少呢？

用示波器測,7微秒.約150KHz.電路現改為



0
回復
a37113
LV.1
5
2012-03-04 23:27
@a37113

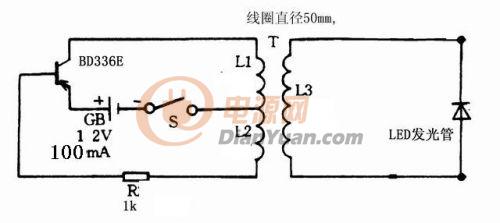

用示波器測,7微秒.約150KHz.電路現改為[圖片]

不接16個LED燈時,穩壓可有5V,接16個LED燈后,只有3V左右.

輸出多少電壓應無問題,主要是電流不能升高.

16個LED燈,是單片機旋轉LED用的,只能用這種方式供電.

0
回復
IGBT2010
LV.8
6
2012-03-05 08:17
@a37113
不接16個LED燈時,穩壓可有5V,接16個LED燈后,只有3V左右.輸出多少電壓應無問題,主要是電流不能升高.16個LED燈,是單片機旋轉LED用的,只能用這種方式供電.
你這初級和次級有諧振嗎？應該是沒有吧?。?/div>
0
回復
a37113
LV.1
7
2012-03-05 15:02
@IGBT2010
你這初級和次級有諧振嗎？應該是沒有吧?。?/span>

是,沒有諧振,本人不是專業的,只是業余,全部都是手工做,不是很好,有視頻不會上存.





0
回復
a37113
LV.1
8
2012-03-05 15:12
@a37113
是,沒有諧振,本人不是專業的,只是業余,全部都是手工做,不是很好,有視頻不會上存.[圖片] [圖片]

如果,初級和次級有諧振,輸出的電流也只是大一倍,如果要大十倍的電流輸出,諧振就不是重點!

白色的位置,是繞有線圈.

初級線圈和次級線圈都是空心,并兩線圈之間有一距離,且轉動.

0
回復
zq2007
LV.11
9
2012-03-05 20:27
@a37113
用示波器測,7微秒.約150KHz.電路現改為[圖片]
你這個圖改了我啟發，電動牙刷可以用著電路來實現。
0
回復
IGBT2010
LV.8
10
2012-03-05 20:44
@zq2007
你這個圖改了我啟發，電動牙刷可以用著電路來實現。

我本科時弄過無線供電，也是給旋轉設備供電，只要保證初次級都處于諧振狀態就能得到很高的轉換效率?。?！

0
回復
a37113
LV.1
11
2012-03-05 22:23
@IGBT2010
我本科時弄過無線供電，也是給旋轉設備供電，只要保證初次級都處于諧振狀態就能得到很高的轉換效率?。?！

這個電路是在修一個電蚊拍時,啟發的.只是改了一點.

0
回復
a37113
LV.1
12
2012-03-08 13:56

輸出電流不大的原因,已找到.

初級線圈繞在風扇中央,風扇是鋁合金,線圈在高頻中有影響,后把線圈繞大一點,輸出電流升高了,效率也高了.



0
回復
倚絳珠
LV.2
13
2014-08-28 19:55
前輩，你是怎么做的， 我可以私聊你，細致的問一下嗎
0
回復
hefuxin
LV.1
14
2017-07-31 19:08
乍看不到？
