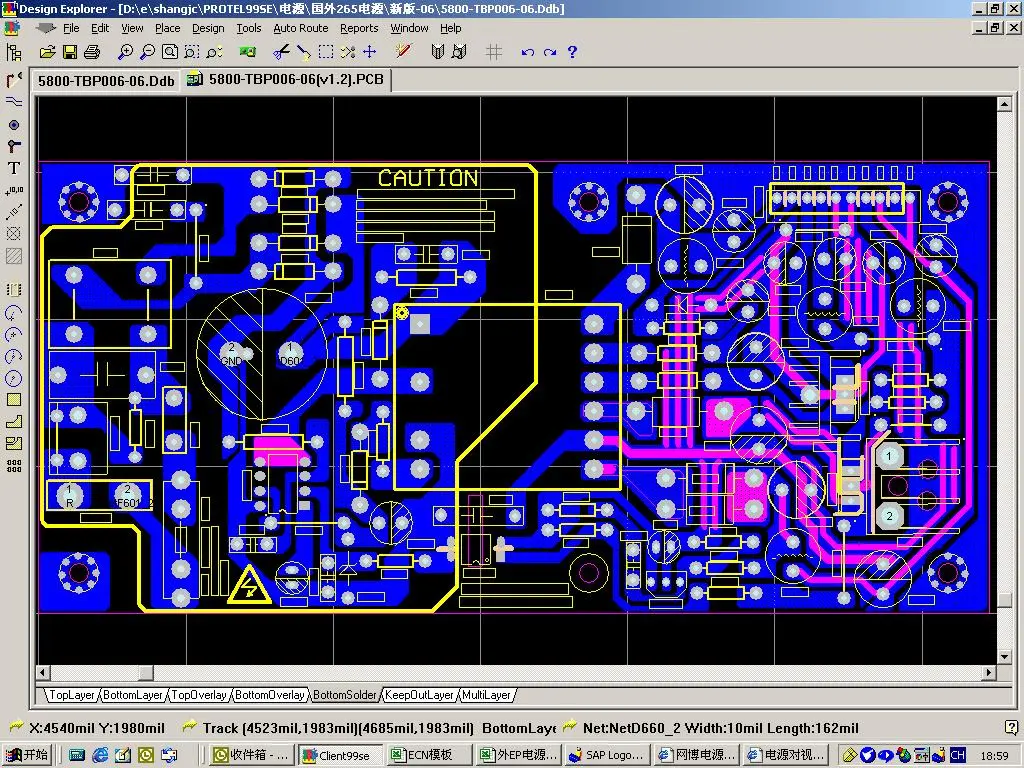

這是PCB板圖,
小弟認為可能與次級的地有關

你的幅射和傳導過了沒有﹖

這兩個我沒有測試,
不過我的電源過了CE,

我的經驗是輸出電壓上的紋波電壓太大,與你講的別的電源測試對比一下;
如果是,想法減小紋波電壓;

沒有啊!我測了別人的電源它的PK-PK比我大多了,

可能不是你板的問題,看看你的其他吧,比如電源板和整機的地的連法等,如果你的紋波小的的話(<50MV)．

對第四帖不明白.過了CE怎沒測EMI?

我也遇到了類似的問題,經過我的測試,發現橫條紋和視頻地及電源地有關系,但不知如何解決.你若解決了請賜教!

EMI NG
或者電源動態性能不好...

輸出用屏蔽線應可解決問題

CMETALB:
      因?yàn)槲覚C(jī)頂盒視頻是5V供電的,
后來作了一個廉價電源,把后面的穩壓片取了,發現這干擾更加多,真不知怎么搞定,

兄弟把上面大PCB板改小之后滾動條顯示減少,
兄弟們看看是什么原因

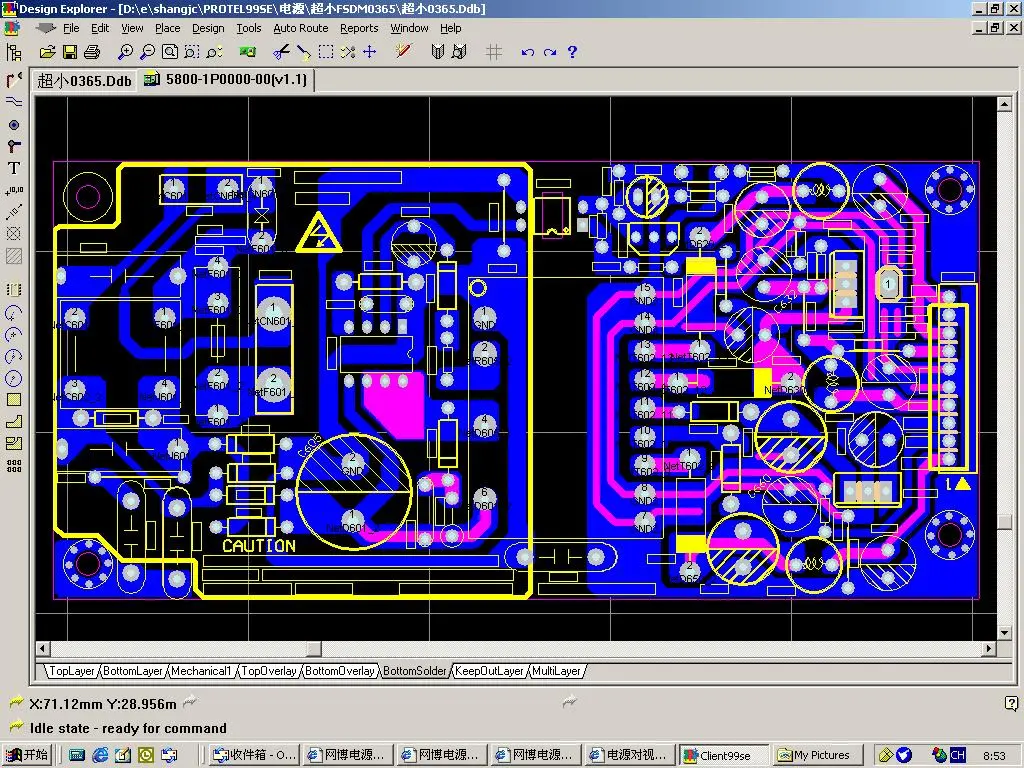

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101216758.jpg');}" onmousewheel="return imgzoom(this);">

為了減小成本,把后面的穩壓片取了,
滾動條大多了,怎么搞定,為什么把穩壓片取了,滾動條大多了,想不通,

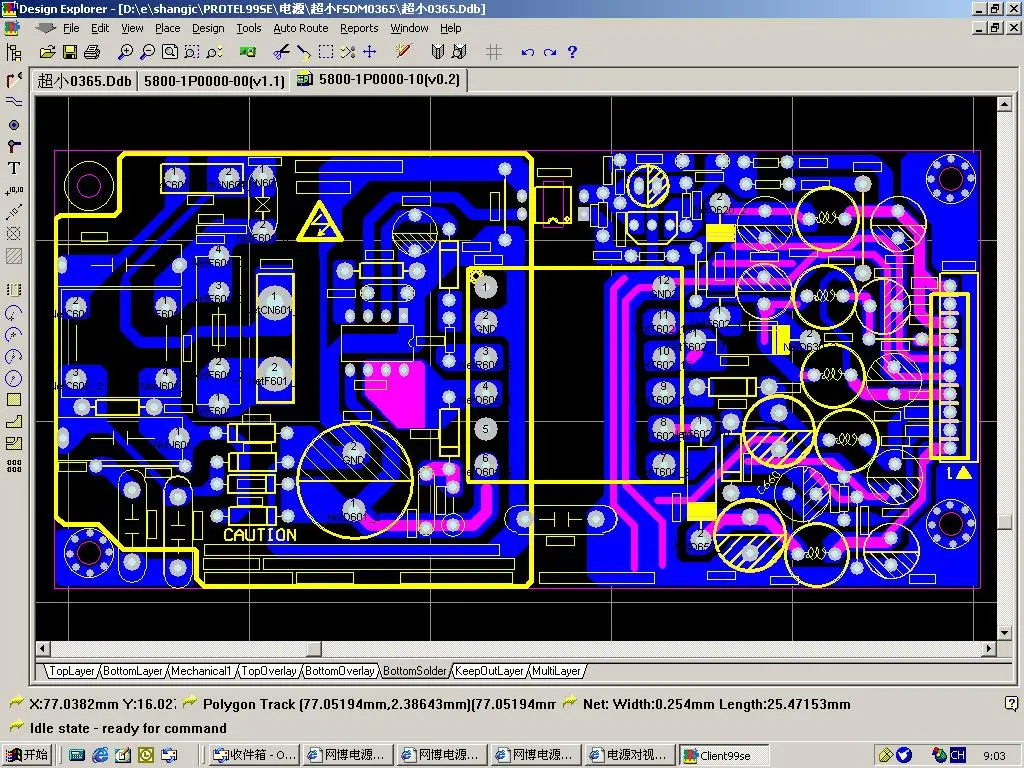

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101217148.jpg');}" onmousewheel="return imgzoom(this);">

我在交流電源輸入端接了一個電源濾波器(共模和差模抑制),問題基本解決.
兄弟,你搞掂了沒?

加大輸入電解電容試一試,

還沒搞定
你幫我看一下13貼與14貼相比我就把5V組和12V組穩壓片取了,干擾大多了,
我做了實驗把12V穩壓片7812加上沒改善
那么是5V引起的.
我就相不通把5V穩壓片(AZ1117T-ADJ)取了,滾動條增加很多,是什么引起的,
同一臺機頂盒,用13貼與此14貼的電源相比,相差那么大,是什么引起的.
