不記得在哪本書看過,大致是用一個幾兆的電阻,從輸出給輸入一個偏置電壓,調到1/2VCC左右,可以進行線性放大,放大倍數大約是20~30.

注意只能用CMOS反相器,由于輸入阻抗無窮大,反饋結果輸入輸出端處于1/2VCC,反饋電阻可以取100K~1M之間,太小增益低,太、大也不行,每級增益可達20倍左右,直接接連不能、超過二級,否則用電容進行直流隔離.優(yōu)點:價廉、簡單、帶寬.確點:驅動能力較小,解決辦法:后接射隨或OTL驅動.

工作原理與運放正相輸入端接地,接做電壓并聯負反饋類似

謝謝大家,可是那個放大倍數怎么算呀?

一樣嗎?虛短,虛斷..

這位兄弟  你的說法我不明白  能否出圖指示?

三極管的放大值較小,不能用虛短,虛斷概念

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1146206553.gif');}" onmousewheel="return imgzoom(this);">

1146214169.pdf

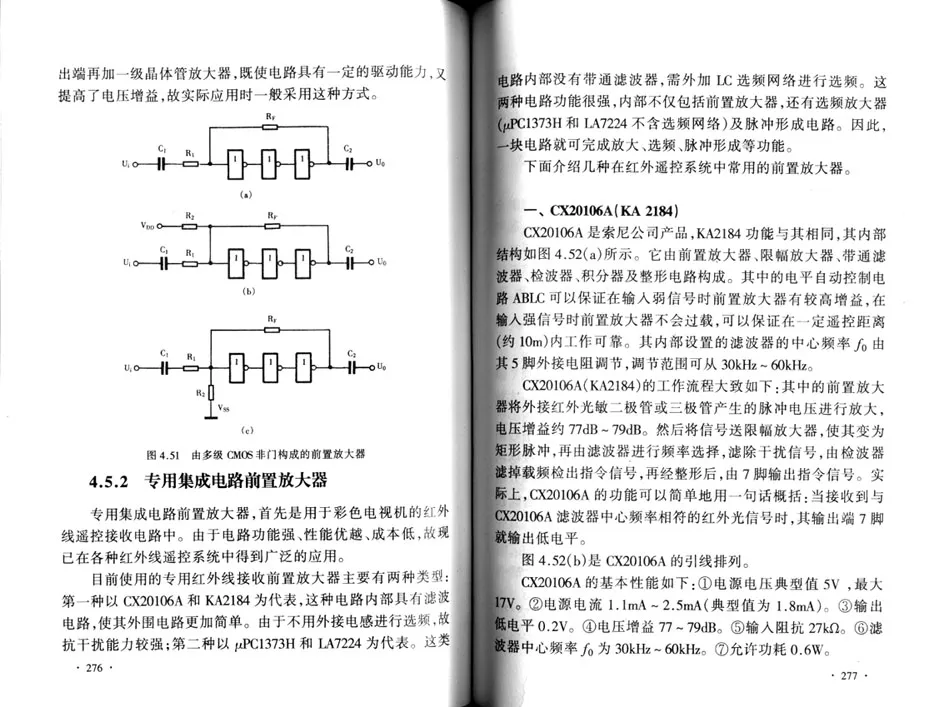

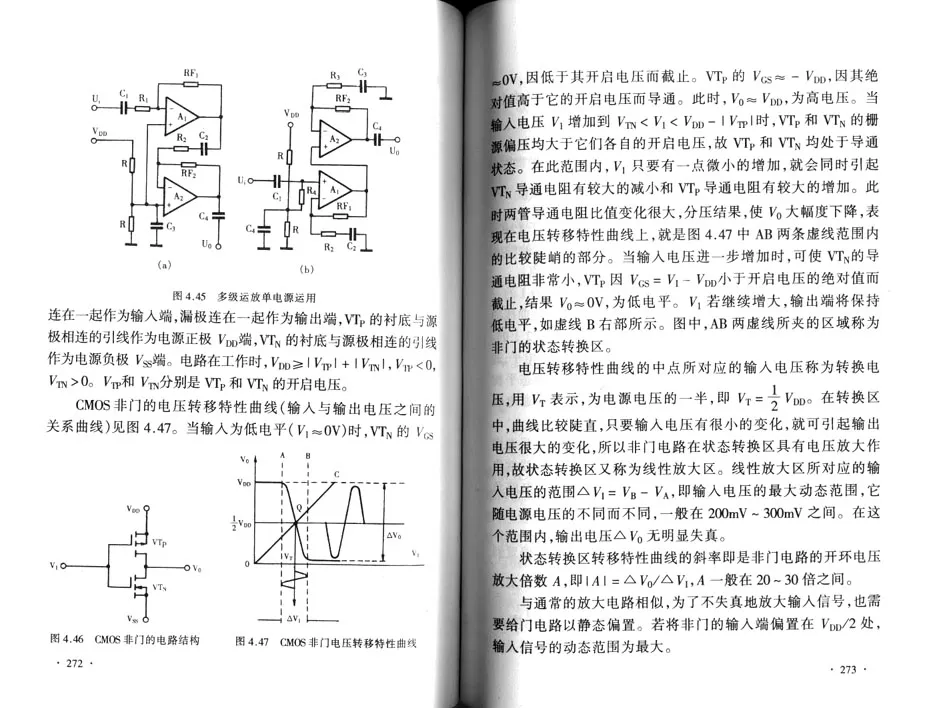

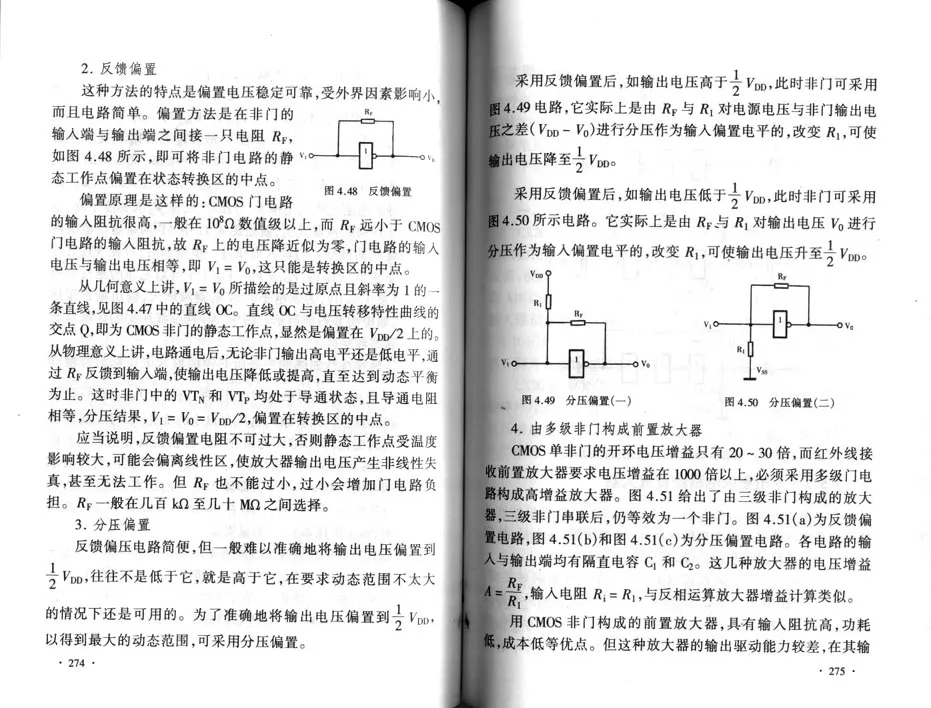

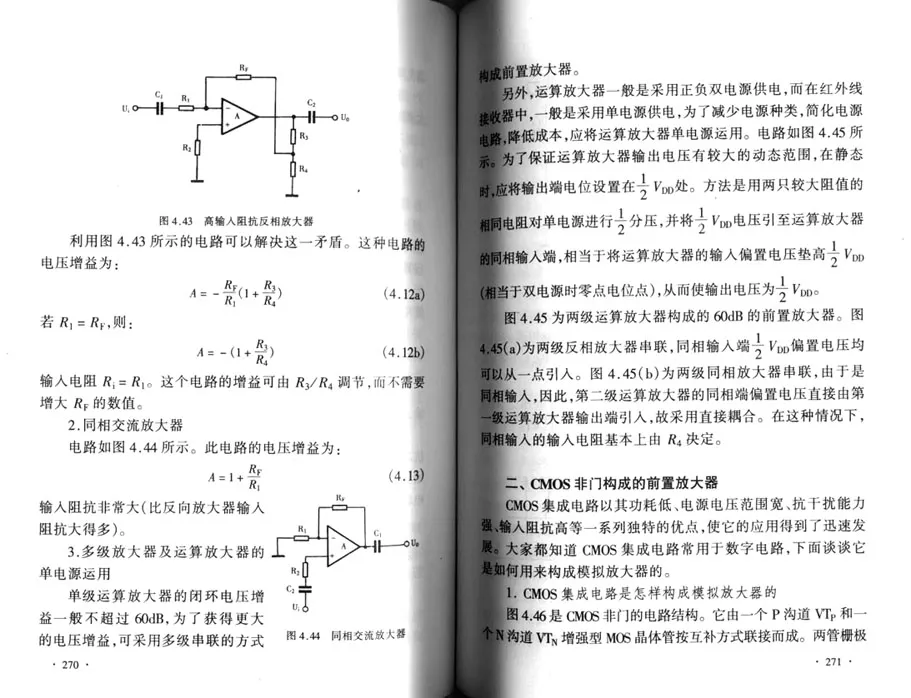

如打不開,請點擊圖片:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1146214330.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1146214376.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1146214426.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1146214475.jpg');}" onmousewheel="return imgzoom(this);">

謝謝,可是下載不了,麻煩問一下這是哪一本書上的?

打開后,圖片另存為...就可以的,書名叫“紅外線與超聲波遙控”.

謝謝,找到了,我把這本書上傳大家共享《紅外線與超聲波遙控》
1146234476.part1.rar
1146234557.part2.rar
1146234583.part3.rar
不過這是93年的版本,在99頁
