能對鎳鎘電池(Nicd)、鎳氫電池(NiMH)充電;采用最高端電壓、最高溫度、最長充電時間快速充電終止法;能對多節鎳鎘電池(Nicd)、鎳氫電池(NiMH)充電(采用并聯方式);快速充電結束后自動轉入涓流充電模式;

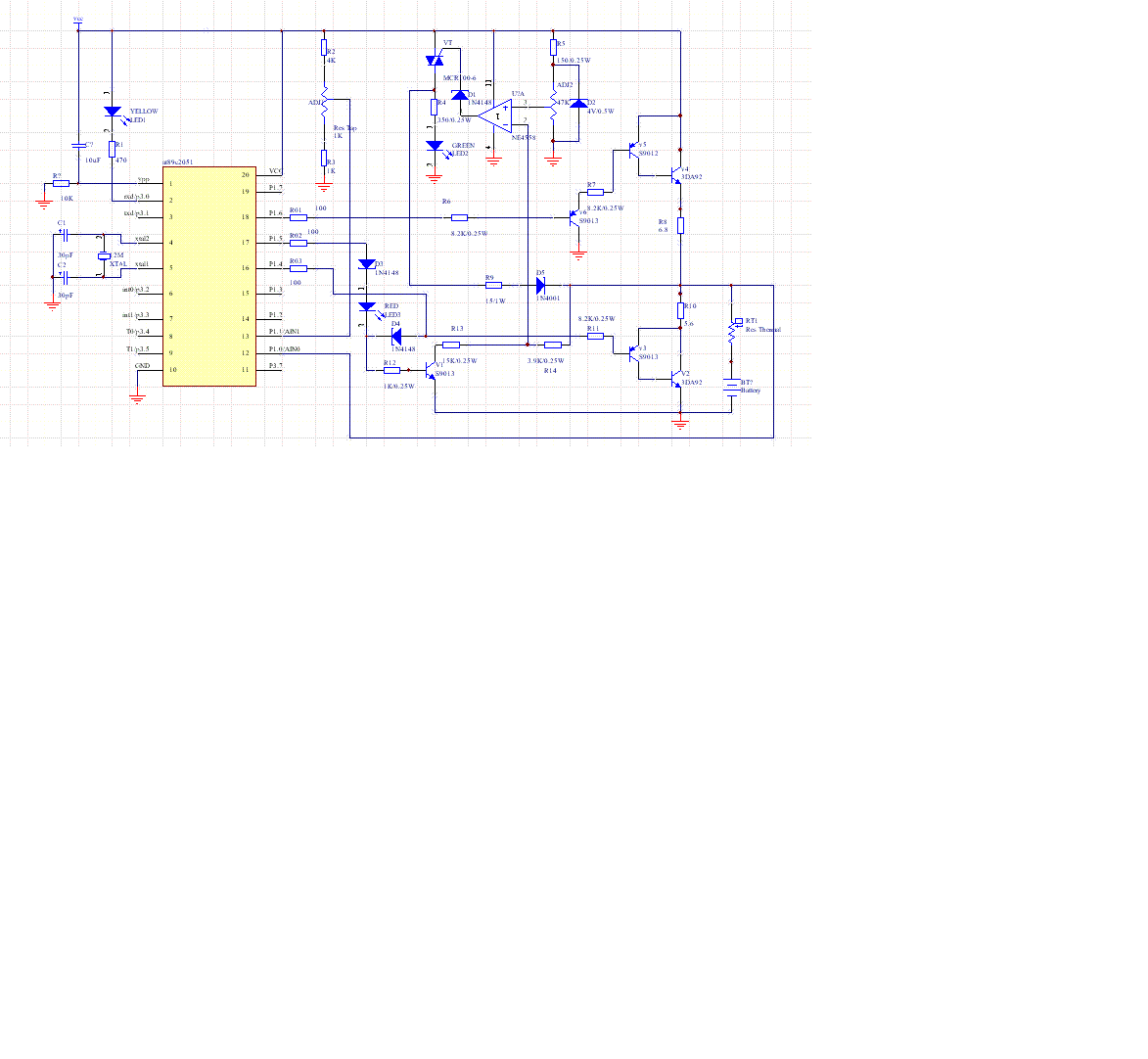

電路工作過程簡介:打開電源,單片機上電復位 檢測電路開始工作,如果電池電壓高于1V,檢測電路輸出高電平,反之輸出低電平如果電池電壓檢測端輸出高電平,單片機控制放電電路工作如果電池電壓檢測端輸出低電平,單片機控制充電電路開始工作充電電路開始工作后,禁止充電前檢測電路輸入信號充電方式為:充電過程穿插大電流放電.假使一個周期為10秒,則充電9秒,放電1秒.當電壓檢測電路輸出高電平,停止大電流充電,開始涓流充電在充電過程中,如果電池溫度超過50度,自動轉入涓流充電方式.功能電路介紹:充電電路采用達林頓管,單片機輸出高電平時,達林管導通,對充電電池大電流充電.放電電路也采用類似的結構,高電平導通,低電平截至.電壓檢測電路采用五端模擬比較器,當電池電壓高于基準電壓時,輸出高電平,晶閘管導通,開始涓流充電.充電前的電壓檢測利用at89c2051的內置模擬比較器,當電壓大于預定開始充電電壓,單片機控制放電電路,開始放電,當電壓低于或等于預定開始充電電壓時,開始大電流充電.
這是我設想的工作過程!
幫我看看!!!!

看不了圖呢
