有功耗要求嗎?效率要求多高?成本方面有無要求?
我已有思路,正準備搭成電路模擬一下,只是需要你再明確一些更細一點的要求.
至于有償無償,就不談了,互相幫助是應該的.:)

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143075791.png');}" onmousewheel="return imgzoom(this);">

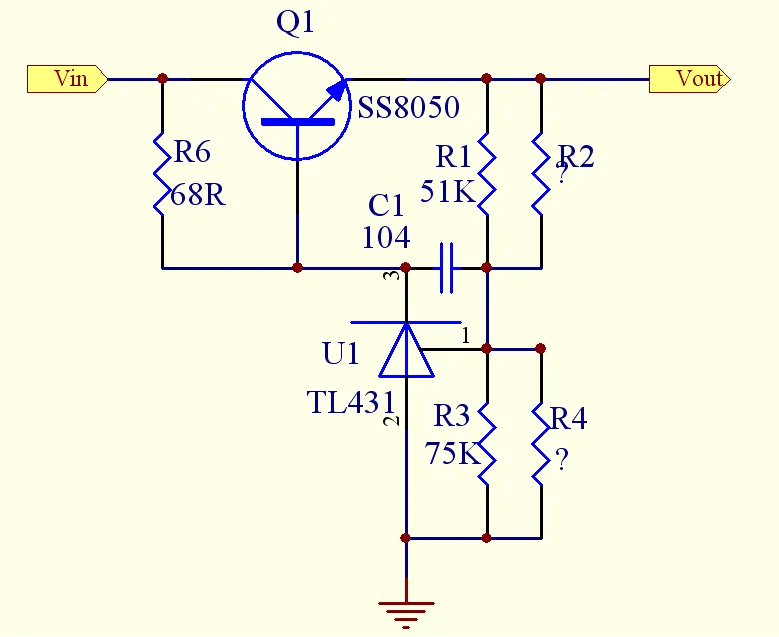

看下這個,給多少錢啦?
呵呵,開玩笑啦!

:)我替他先謝謝你了.不過,你的這個電路無法滿足要求的.
首先,無法限流.
其次,當電流大時,8050上的壓降會達到1V,無法保證輸出4V2.
這個電路的靜態功耗也比較大.

我試過了,在不需要限流情況下,可以用3個電阻、1個431加一個MOSFET實現.
如果要限流,電路會稍復雜些.

首先謝謝你!
也謝謝大家. 有這么多的大俠來關心, 實在感到心中溫暖有加.
這是不是原來的老版主趙老師引導和教育我們的結果呢?
趙老師雖然不在了,但是他的精神還在, 他未完成的事業還在.
更重要的是, 你們還在, 熱誠幫助新手的大俠們還在!
加入電源網博的弟兄們是多么幸福啊!

類似的電路我已經試過, 正如azhu所言, 限流是個問題.
其實, 也無法控制或調整電流.

我還參考下列電路試過.也許對你會有啟發.

再次感謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143090285.gif');}" onmousewheel="return imgzoom(this);">

謝謝你第一位回復我的帖子.

沒有功耗和效率的要求.

最好也能控制或調整電流.

我不知道如何說的更詳細, 你可以考慮類似一個鋰電池的充電電路, 但是不需要有CC/CV那樣精確的控制.

再次感謝.

謝謝先代我回答.

可以不考慮靜態功耗的大小, 即使大點兒, 也無所謂.

但是,當輸出是4.2V時, 此時的輸出電流是多少呢?
不是太大, 而是太小了吧?

無論如何, 還要再說, 謝謝你, 謝謝你, 好心的azhu.

動作真快, 不愧是高手!

根據你說的電路, 可否將測試結果貼上來?
或者把電路模擬/仿真的結果貼上來.

再次重復各項條件:
輸入DC5.0V,
輸出DC4.2V, 請告訴此時的電流多大?

要求的電路模擬/仿真結果:
輸出端從0V到4.2V變化時, 模擬輸出電流的變化曲線.
可以把它想象成對一塊鋰電池從0V開始充電, 直至充飽到4.2V.
當然, 鋰電池不可能從0V開始充電. 我只是打個比喻, 幫助你理解電路的要求.

根據測試結果或者模擬結果, 我可以給出報價.

如果你人在深圳, 今天晚上就想找你聊聊, 同時請你吃晚飯.

再次致謝!

呵呵,我在廈門.我已經搞定了.

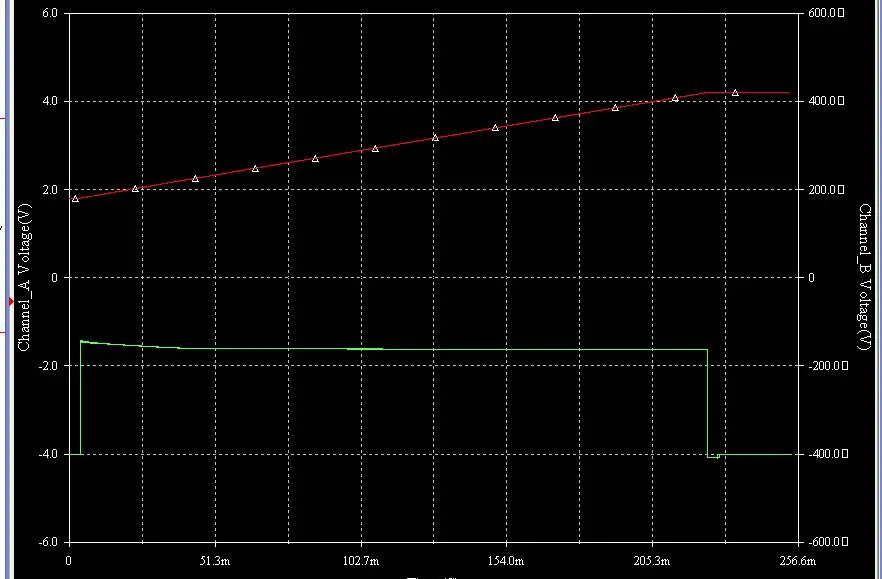

下圖是仿真結果,模擬時電池電壓從1V8左右起充,由于用大電容模擬電池,因此恒流轉恒壓時,電流下降得極快.但可以從圖中看出恒流/恒壓功能均已實現.
電路成本大約為1.5元左右.4個電阻(0.05元),1個431(0.3元),1個MOSFET(1元),1個三極管(0.15元).
注:為方便觀察,電流的0座標設在-2格子處.圖中的恒流值為220mA左右.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143098356.jpg');}" onmousewheel="return imgzoom(this);">

在電容(模擬電池)上加上0.03歐電阻(模擬電池內阻)后,仿真結果如下圖.
圖中紅色為電壓曲線,恒壓值處為4.198V,綠色為電流曲線,恒流值處為220mA,最大值處為250mA.其0值均為圖中0座標處.電路接通后,電流從0躍變至250mA,隨著充電電壓升高,電流略有下降,但恒定在220mA,電路可通過改變一電阻阻值來改變恒流值大小.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143101212.gif');}" onmousewheel="return imgzoom(this);">

啊, 你是廈門VK的那位.
再次, 謝謝了.

請問, 你估計實際電路與仿真結果會有多大的差別?
另, 答謝事宜容我在郵件里與你交流.

再次感謝!

由于這個電路較簡單,因此可以手工搭一個實際的電路來驗證它,我估計實際結果與仿真結果應該是一致的.
如果你需要的話,我可以先把電路圖發給你,請?zhí)峁┠愕泥]箱.
至于答謝,則是可有可無,如果電路能派上用場的話,你意思一下就可以了,就當請我吃頓便飯,沒有答謝也是沒關系的.:)
你的郵箱是?

caolin123, 這位好兄弟.
請留下聯絡辦法, 雖然并沒有用上你建議的電路,
但是, 我想答謝你.

或者,將你的聯絡辦法發給我.
請聯系我.
szduj@126.com

串聯一個二極管,再接一個1MA的假負載.

因你的要求,不是很明確.
所以,就“簡單”而言,我的方案應該是最簡單的吧.

用LM2576-ADJ,電路見其資料的典型應用電路

謝謝你, 雖然很簡單, 但是有創意.

不過, 可能不實用.
二極管是非線性器件, 其端電壓并非恒定的.
此外, 當輸出端電壓在0V-4.2V之間變化時, 輸出電流將如何變化?
如果串聯一個電阻限流, 電壓也要隨之改變.

有興趣進一步完善你的創意嗎?
再試試看!

看看我的方案,成本大約￥1.1,橫流穩壓,沒用MOS,3個普通三極管,一個TL431,改變那個2歐的電阻就可以改變輸出電流值它工作得最低壓差就是那個2歐電阻上的電壓,也就是大約0.6V,輸出短路也可以保證電流恒定,絕對適合你的要求,無償獻給你!!接圖!!看看你的郵箱里!!

你認為如何??

既是無償,貼出來共同欣賞啊.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143353481.gif');}" onmousewheel="return imgzoom(this);">
就這么簡單

先謝了.

非常感謝!

請查看你的站內留言, 很想答謝你.

沒法給你加分,給你鼓鼓掌!

挺好的電路,鼓掌!
不過電路中有些小錯誤,D772應改為B772,D772為NPN,B772為PNP.

已閱

對對對

電路用過了嗎??效果如何??

首先謝謝你.

我還沒有時間做實驗,但是一個朋友已經幫我作了電路仿真,效果很好.

再次感謝.
