老兄真是好呀.

好人啊!

請教,我做了一個100KW\2OKHz的變壓器,使用超微晶鐵芯,匝比12:1,原邊510V,使用IGBT變頻為20KHz的方波,為什么付邊電壓正常,使用3米長的￠3銅線短路,只有很小幾安電流輸出?什么原因?

幫我做一個吧:
輸入AC100-265V,輸出48V/10A,24V/2A,12V/12A,5V/5A,

輸出Po>700W;f=100KHz,占孔比<50%,帶APFC,

我的E-mail: me12593@163.com

我現在用芯片F(xiàn)SDM311做一充電器,要求:
輸入85-265V
輸出9V,0.8A負載
我想用EE16(一邊2PIN,一邊4PIN)骨架變壓器做
可以嗎?若不可以,請幫忙設計.
盼回復.不勝感激!!!

最近比較忙,很少上網,請發到我的郵箱,我會盡快給你答復.

好的,這就發到你的郵箱里,盼你盡快答復,非常感謝!!!

我用公司的郵箱沒有發出去,我再用我個人的郵箱發給你.
希望你回復時,發到我的二個E-mail里:
chunhui@cellink.com.cn
schily520@163.com
萬分感激!!!

這年代也有好人啊,難得

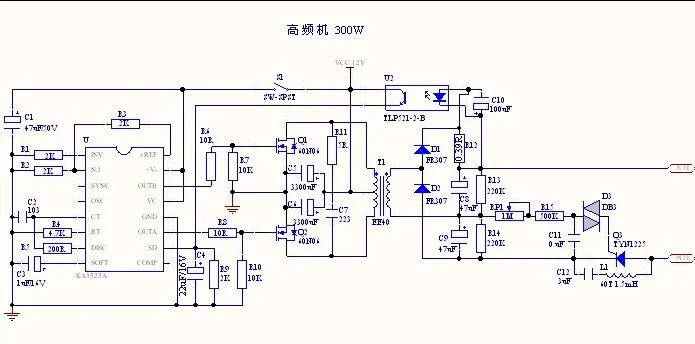

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143215910.jpg');}" onmousewheel="return imgzoom(this);">我想做一個功率1000w的逆變器按這圖該用多大磁芯及匝數比怎樣,多謝指教

請問你的QQ或MSN多少號啊?向你學習學習.

EFD15可以做6.5W全電壓的嗎?用ACP1014

謝謝你了
我正等著希望兄弟能夠幫忙了

老哥真慷慨,小第有困難一定找你

現在世道缺這樣的人啊

老兄,該CHANGER 作的怎樣了?我用FSDM311做了一款5V/0.8A. (OCP0.85/90Vac)的電源.請參考: Np:120T, Ns:8T.Nv:16T. L:2.5mH.BOBBIN: EE-16. 體會:Vcc. Vds 不穩定.noise 較高.達100mv.我覺的FSDM311和EE16 BOBBIN 做7.2W/9V,0.8A 困難.不知你做的怎磨樣了? noise有多少?

可以

你好!做的怎樣了?能把你的PFC電感和變壓器的參數MAIL給我嗎? PFC AND PWM IC 是哪家的?謝謝!
liuhang9613@163.com

ACP1014 我的變壓器IP:0.16 130T   OP:0.31*2 8T ,但調試時,在IP>178時輸出就不穩.不知道為什么??

http://bbs.dianyuan.com/topic/46157

你把輔助繞組圈數減少一半,Lp為1.8mH左右,你再調試一下.
假如你要降低成本的話,我建議你換芯片VIPer12A ,
至于我那款CHARGER,經調試可以達到我的要求,但FSDM311芯片發燙了,
目前我正在想換EE19的試試.不知大蝦們有何看法.不吝指教!
我的E-MAIL:chunhui@cellink.com.cn
謝謝!

剛發了謝謝啊 期待你的回復

老兄,我想設計一個BOOST型高頻開關直流穩壓電源,輸入為3V,輸出為24V,很簡單的一個設計,可惜我對PWM控制芯片不熟悉,能不能幫我設計一下,非常感謝．我的油箱是quer1212@163.com,QQ250550795

麻煩你幫我設計一個70w的電源,輸入180v~265v ,用EI33磁心 效率在80%以上輸出28v芯片用uc3842....我的郵箱是1981zen@163.com
                                     謝謝

你好!請你幫下忙設計單管逆變器的變壓器,負載是日光燈,電壓100V,電流170mA,功率8W,輸入DC為8V,變壓器初級用兩組,次級為一組,用EE19.請問怎樣設計最合理,謝謝!我的郵箱是:Tonnyr@21cn.com

你好!請你幫下忙設計單管逆變器的變壓器,負載是日光燈,電壓100V,電流170mA,功率8W,輸入DC為8V,變壓器初級用兩組,次級為一組,用EE19.請問怎樣設計最合理,謝謝!我的郵箱是:Tonnyr@21cn.com

有個問題向老師請教.
我的充電器是輸入180V-240V.輸出是5.5V=/-0.5V.但是我插到手機上充電時,輸出電壓降到了3.7V.致使充電不用功.
開關管是13001.有輸壓6.2 V的輸壓管.是用EE13的,原邊匝數為170,0.10.副邊為14,0.38.我想問一下老師,我這種情況應如何變換匝數
,我試了很多種,把線徑變?yōu)?.13的,也不行,把原邊變?yōu)?75的,也不行,副邊變?yōu)?5-16稍微高點,但還不行.
老師請辦個忙

我給您郵箱發郵件,發不過去,說不地址存在.將問題法在這把.
您好!
    我是一個將要畢業的大學生,現在做畢業設計,題目是做一個電源.電源的要求是220V交流輸入,在正常工作時,0~5000V直流輸出可調,正常工作時電流在0.1mA左右.但最大輸出電流需要能有50mA.此時的最高輸出電壓需1000V以上(其實1000V即可).,
    我所采用的是PWM控制的開關電路,主電路將220V交流輸入整流后經PWM控制得約260V方波輸入高頻變壓器得到3000V左右方波輸出最后的整流輸出時采用的二倍壓電路,工作頻率30KHZ.目前我自己設計了一個變壓器進行電路低壓輸入實驗,在24V交流輸入的時候正常工作狀態下(代工作負載6M歐)能有1000V左右的輸出,但輸出曲線特別差.我懷疑是我自己所設計的變壓器的輸出特性不好,帶負載能力不強,所以想請您幫忙設計一下.十分感謝!!!!
    我將技術要求整理如下:
    輸出功率:50W
    鐵心材料:鐵氧體
    輸入:
    波形:方波
    峰值電壓:260V
    頻率:30KHZ
    占空比:90%
    輸出:
    波形:方波
    峰值電壓:3027V
    頻率:30KHZ
    占空比:90%
    要求副邊導線能夠傳輸100MA電流不至于燒斷
附件是我的設計文檔及目前電路實驗的輸出特性曲線,一并附上.十分感謝!!!!
                                                             龍翔
                                                             2006.4.241145864157.doc

還有負載特性曲線1145864199.xls

也請各位大哥幫忙
