tl494做開關電源，電流上不去，請指點。

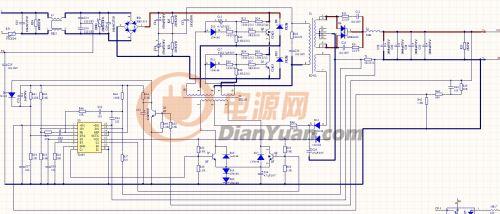

在用TL494做個150W36V的電源，參考的是經典自激半橋電路，上電時電壓輸出36V正常，用電子負載將電流升高時，到1.5A電源就沒有輸出了，斷開負載又重新有電壓，在電流升大的同時有壓降。請問各位大俠我應該檢查那些地方，是什么原因呢。

　　剛接觸電源，請多多指教,麻煩高手幫我看下參數對不對。

 。

全部回復(11)
正序查看
倒序查看
LV.1
2
2011-12-09 22:24
無圖無真相
0
回復
rarker
LV.1
3
2011-12-09 22:25
你圖都不貼出來，大家怎么幫你分析??！
0
回復
ctx1211
LV.7
4
2011-12-09 22:27
加載電流會變大，輸出必然會減小，但是反饋環路會調節控制，是不是你的環路有問題
0
回復
2011-12-10 10:54
沒圖，沒辦法分析原因
0
回復
LV.1
6
2011-12-10 20:23
調一下15腳的電阻
0
回復
vitakapok
LV.1
7
2011-12-12 10:59
@
調一下15腳的電阻
謝謝大家，問題解決了，電流采樣的布線有問題，我重新飛一根線直接連采樣電阻就可以了。。。
0
回復
一盡然
LV.3
8
2011-12-19 11:19
@vitakapok
謝謝大家，問題解決了，電流采樣的布線有問題，我重新飛一根線直接連采樣電阻就可以了。。。

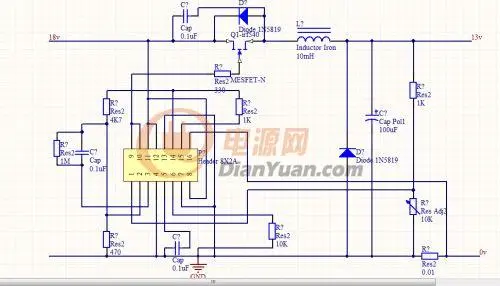

我是新手，剛學494仿照網上電路接了這點路但輸出電阻在十歐左右改變時輸出點藥變化比較大，但我希望它改變小點，有人說是輸出功率太小，怎樣增加輸出功率，求解釋

0
回復
2015-02-03 22:23
@盲點
沒圖，沒辦法分析原因

現在我也碰到這個問題了，請大神分析下!!!!,謝謝了

0
回復
2015-02-04 10:05
@jiajia520abc
現在我也碰到這個問題了，請大神分析下!!!!,謝謝了
木有人離我們這些菜鳥？？？？
0
回復
gf1095
LV.5
11
2015-02-04 17:23
@jiajia520abc
木有人離我們這些菜鳥？？？？[圖片]
你這情況應該是過流保護，把過流點調高些。
0
回復
2015-02-22 13:39
@gf1095
你這情況應該是過流保護，把過流點調高些。
估計就是這個問題的吧?。?/div>
