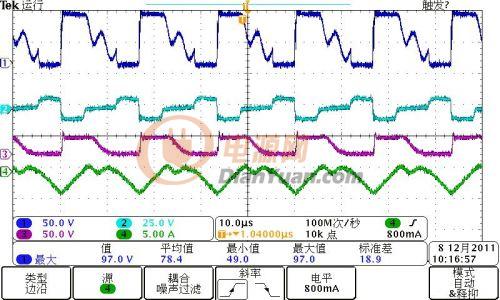

我現在做的是600W的，用單管正激，第三繞組復位，問題是我現在做的是開環，負載設置很小時，原邊主開關管端電壓在復位結束后波形波動很大，有點像是諧振，但是負載電流設置大點的時候就沒這種現象，我的波形如下 ：

第一個是主開關管端電壓波形，第二個是它的驅動信號，第四個是輸出濾波電感的電流波形，求大神分析一下??！謝謝??！最近一直被這個問題困著，不知道什么原因（我復位電路上用MOS代替二極管復位，還想請問一下這種設計可行嗎？）
