buck變換遇到問題，大家討論一下！

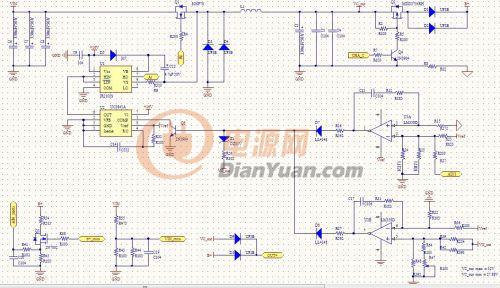

先講一下要求，輸入是DC33V的適配器，輸出是29.4V3A,這個是用在鋰電充電中的。設計當初考慮到效率和結構等因數就決定采用buck 拓?fù)?，先上原理圖：

現在是不能恒流，有異響，示波器觀察驅動波形不穩定

全部回復(7)
正序查看
倒序查看
st.you
LV.10
2
2011-12-08 16:50
3843的3腳接地，就沒辦法PWM了。
0
回復
ctx1211
LV.7
3
2011-12-08 20:36
@st.you
3843的3腳接地，就沒辦法PWM了。
3腳是sense，5腳才是弟
0
回復
2011-12-08 20:58
輸入33v輸出29.4電壓相差這么小，用BUCK結構你IC的占空比能達到這么大嗎？
0
回復
st.you
LV.10
5
2011-12-08 21:17
@ctx1211
3腳是sense，5腳才是弟
3843是電流模式的開關電源驅動芯片。建議你先了解一下電流模式跟電壓模式PWM的區別。
0
回復
rarker
LV.1
6
2011-12-09 11:01
@st.you
3843是電流模式的開關電源驅動芯片。建議你先了解一下電流模式跟電壓模式PWM的區別。
我將3腳接到電流采樣電阻R8上，效果一樣
0
回復
rarker
LV.1
7
2011-12-09 11:06
@tangmingzhanyon
輸入33v輸出29.4電壓相差這么小，用BUCK結構你IC的占空比能達到這么大嗎？

那用那種拓?fù)浣Y(jié)構呢？反激？那原邊的占空比不也是一樣嗎？

0
回復
st.you
LV.10
8
2011-12-09 11:43
@rarker
我將3腳接到電流采樣電阻R8上，效果一樣
什么效果？所謂一樣是指驅動波形一樣還是？為什么會一樣？
