同步升壓和同步整流問題

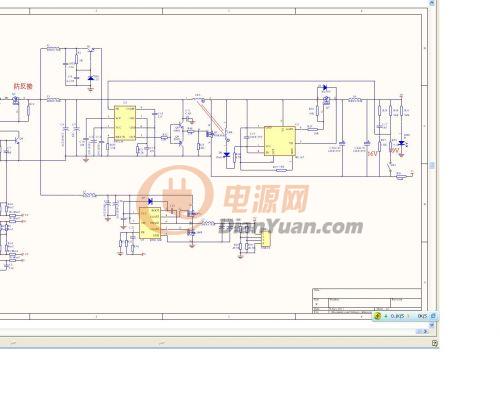

如圖 現在是不加后面的同步整流MOS的話 可以正常工作12V 升壓到16V 和19V  滿載功率65W都可以工作波形也是對的



不裝同步整流測試的兩個G極的波形 發現有共通現象

現在把所有的驅動都反接了IN4148 加速關斷

但還是存在開通的問題

就是Q5還沒完全關斷 Q7就開始開通了

有什么好的辦法能讓Q7延時開通嗎

謝謝誒

全部回復(31)
正序查看
倒序查看
mark jia
LV.8
2
2011-11-28 12:20
江湖救急呀
0
回復
mark jia
LV.8
3
2011-11-28 12:21
后面直接用二極管整流一點問題也沒有呀
0
回復
mark jia
LV.8
4
2011-11-28 12:22
后面一裝Q7 MOS就 燒Q7 MOS
0
回復
2011-11-28 12:37
@mark jia
后面一裝Q7MOS就燒Q7MOS

請確認這個ic是否是高端驅動,請仔細閱讀datasheet

0
回復
mark jia
LV.8
6
2011-11-28 13:01
@bigbigeasy
請確認這個ic是否是高端驅動,請仔細閱讀datasheet
IR1167 是可以高邊同步整流的呀
0
回復
mark jia
LV.8
7
2011-11-28 13:05
@mark jia
IR1167是可以高邊同步整流的呀

我在ACTODC反擊上用他搞過 是可以的呀 效率高6個點 4.2A



0
回復
mark jia
LV.8
8
2011-11-28 17:01

不知道怎么調試?yán)?有那個用IR1167的牛人幫忙調試一下呀

現在我把2PIN  接地 浮地 接VCC都不行呀

3PIN的那個電阻從幾百歐姆調到幾百K都還是這樣呀

江湖救急呀

0
回復
mark jia
LV.8
9
2011-11-28 17:12
@mark jia
不知道怎么調試?yán)灿心莻€用IR1167的牛人幫忙調試一下呀現在我把2PIN 接地浮地接VCC都不行呀3PIN的那個電阻從幾百歐姆調到幾百K都還是這樣呀江湖救急呀

工作在連續模式

0
回復
mark jia
LV.8
10
2011-11-28 17:18
@mark jia
工作在連續模式

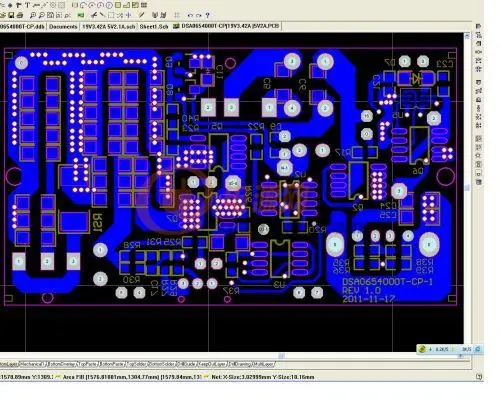

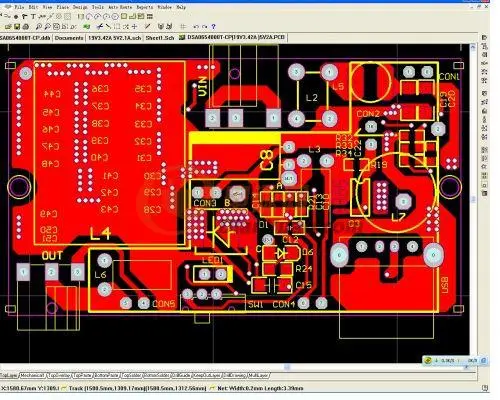

頂?shù)椎慕z印圖

0
回復
mark jia
LV.8
11
2011-11-28 17:23
@mark jia
[圖片] [圖片] 頂?shù)椎慕z印圖

江湖救急呀

真的不好調試呀

0
回復
st.you
LV.10
12
2011-11-28 17:23
最好找一顆自帶死區的高低端驅動芯片,比如IR2184一類的,直接驅動上下兩個管子,保證驅動時序的正確性。
0
回復
mark jia
LV.8
13
2011-11-28 17:43
@st.you
最好找一顆自帶死區的高低端驅動芯片,比如IR2184一類的,直接驅動上下兩個管子,保證驅動時序的正確性。

師長 您是不是搞錯了

我的第一個MOS Q5是升壓的

第二個MOS Q7是同步整流的

前面都是好的

就是加上同步整流的話 就工作不正常

0
回復
mark jia
LV.8
14
2011-11-28 19:47

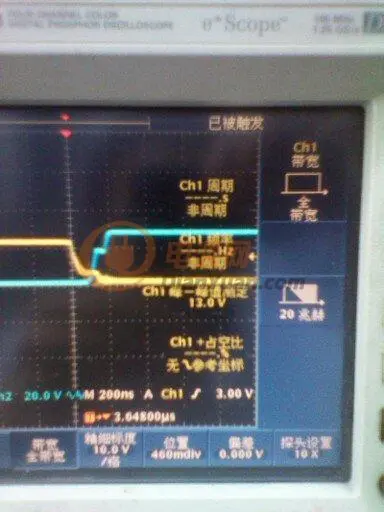

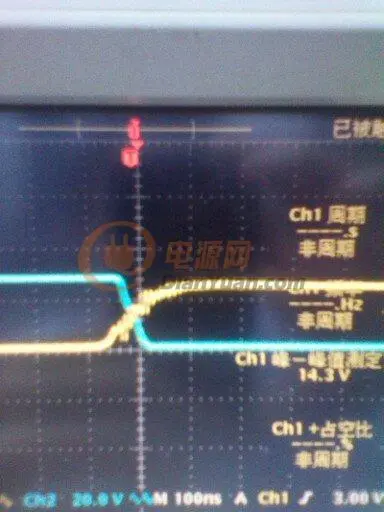

這是Q5的GS和Q7的GS波形圖

HS1黃色的是Q5的

HS2藍色的是Q7的

求解中謝謝誒

0
回復
mark jia
LV.8
15
2011-11-28 19:48
@mark jia
[圖片] [圖片] [圖片] [圖片] 這是Q5的GS和Q7的GS波形圖HS1黃色的是Q5的HS2藍色的是Q7的求解中謝謝誒

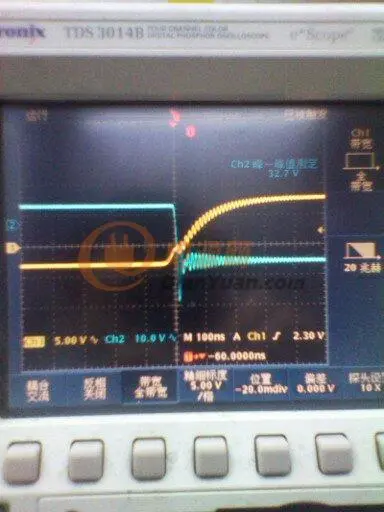

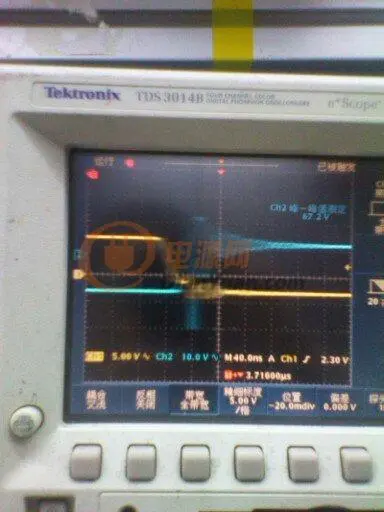

我把它單個放大的波形
0
回復
mark jia
LV.8
16
2011-11-29 07:32
@mark jia
我把它單個放大的波形
我靠 搞的這么詳細 怎么就沒人回答呢 ??????????????????????????????????????
0
回復
st.you
LV.10
17
2011-11-29 08:24
@mark jia
我靠搞的這么詳細怎么就沒人回答呢??????????????????????????????????????
你這個同步升壓的方式,其實就是一個半橋,兩個管子需要死區以防共通。你現在這個結構,很難避免共通的情況發生。
0
回復
mark jia
LV.8
18
2011-11-29 10:27
@st.you
你這個同步升壓的方式,其實就是一個半橋,兩個管子需要死區以防共通。你現在這個結構,很難避免共通的情況發生。

剛整了 一下 滿載可以工作了

就是輕載0.5A-1.7A的時候工作不穩定

同步整流MOS溫度高的很看見冒煙了

但滿載2A-4A是好的

同步MOS的溫度還可以

0
回復
st.you
LV.10
19
2011-11-29 11:09
@mark jia
剛整了一下滿載可以工作了就是輕載0.5A-1.7A的時候工作不穩定同步整流MOS溫度高的很看見冒煙了但滿載2A-4A是好的同步MOS的溫度還可以
你覺得,原理上可以調整得好嗎?
0
回復
mark jia
LV.8
20
2011-11-29 11:16
@st.you
你覺得,原理上可以調整得好嗎?

你的意思原理上有問題嗎????????

0
回復
st.you
LV.10
21
2011-11-29 11:27
@mark jia
你的意思原理上有問題嗎????????
沒用過這顆SR的IC。要我設計的話,就會用自帶死區的半橋驅動IC來實現,而不是自適應方式的。
0
回復
mark jia
LV.8
22
2011-11-29 11:33
@st.you
沒用過這顆SR的IC。要我設計的話,就會用自帶死區的半橋驅動IC來實現,而不是自適應方式的。

IR1167

師長有什么好的方案能分享嗎

謝謝

0
回復
st.you
LV.10
23
2011-11-29 11:37
@mark jia
IR1167師長有什么好的方案能分享嗎謝謝

我說過了啊,IR2184,自帶死區,驅動半橋。下管為開關升壓用MOS管,上管為整流用MOS管。

0
回復
bigbigeasy
LV.6
24
2011-11-30 11:06
@mark jia
IR1167是可以高邊同步整流的呀

你用輕載,改到dcm

我感覺是你的電路根本無法進行ccm工作

0
回復
2011-11-30 16:30
@st.you
我說過了啊,IR2184,自帶死區,驅動半橋。下管為開關升壓用MOS管,上管為整流用MOS管。

師長真是廢話啊,人家PCB都做好了,你叫人家換片子,這不是吭人嗎

還是從原圖上想辦法吧

0
回復
2011-11-30 16:34
@賀赫無名
師長真是廢話啊,人家PCB都做好了,你叫人家換片子,這不是吭人嗎[圖片]還是從原圖上想辦法吧
適當調整U1外圍元件參數吧,看看能否調整Q7的導通相位,如改大C15
0
回復
st.you
LV.10
27
2011-11-30 22:31
@賀赫無名
師長真是廢話啊,人家PCB都做好了,你叫人家換片子,這不是吭人嗎[圖片]還是從原圖上想辦法吧

估計是客戶催樣品像催命一樣,搞得電路都沒設計好就直接出PCB了。

0
回復
2011-12-01 08:21
@st.you
估計是客戶催樣品像催命一樣,搞得電路都沒設計好就直接出PCB了。[圖片]

電路設計是需要時間的呀,優其是一個好的產品,什么一個月弄三四個案子,那都是騙人的,要嗎弄出來的都是垃圾,要嗎都沒量產過

0
回復
hereliu
LV.8
29
2011-12-03 18:26
@mark jia
[圖片] [圖片] [圖片] [圖片] 這是Q5的GS和Q7的GS波形圖HS1黃色的是Q5的HS2藍色的是Q7的求解中謝謝誒

1, IR1167的VCC盡量低一點 ,這樣關斷速度應該會快一些

2,降低Q5的開通速度。可加大驅動電阻,并在驅動電阻上并一個二極管,是開通驅動電流變小,而關斷驅動電流不變。驅動電阻究竟加到多大,需要慢慢調。建議,在33R~150R之間的阻值都試一下。

3, 從規格書看,IR1167的OVT應該接VCC,才能盡量早關斷;

以上措施應該可以改善,但不一定可以徹底解決。

4,驅動芯片確實沒選好,規格書中描述有50ns延時。

0
回復
hereliu
LV.8
30
2011-12-03 18:30
@hereliu
1,IR1167的VCC盡量低一點,這樣關斷速度應該會快一些2,降低Q5的開通速度??杉哟篁?qū)動電阻,并在驅動電阻上并一個二極管,是開通驅動電流變小,而關斷驅動電流不變。驅動電阻究竟加到多大,需要慢慢調。建議,在33R~150R之間的阻值都試一下。3,從規格書看,IR1167的OVT應該接VCC,才能盡量早關斷;以上措施應該可以改善,但不一定可以徹底解決。4,驅動芯片確實沒選好,規格書中描述有50ns延時。
Q7的驅動電阻上也可以并個二極管以增大關斷的驅動電流
0
回復
41763895
LV.1
31
2013-10-20 23:20
@hereliu
Q7的驅動電阻上也可以并個二極管以增大關斷的驅動電流
