3--8 譯碼器

忘了,要省成本,不能用譯碼器,這個我知道.

不用譯碼器,你的問題無解,不用耽誤功夫了.

有解.
有正接,有反接,有動態掃描,

只能驅動六個,完不成八個.

6個的話,較容易實現些.
1個LED有兩種狀態,亮和滅.8個一共有16種狀態.
1個I/O口靜態只有三種狀態,高、低和高阻態.3個I/O靜態只有9個狀態,無法控制16個狀態.因此要想簡單控制,是無法做到的,特殊方法下,可以做到,但電路會復雜.

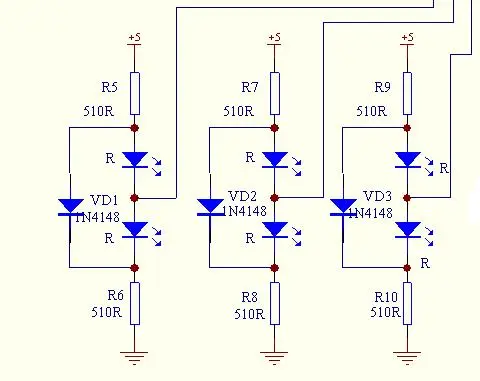

下圖是3個控制6燈,低,上燈亮,高下燈亮,高阻燈滅.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141955661.jpg');}" onmousewheel="return imgzoom(this);">

佩服佩服!強人,頂!!!!

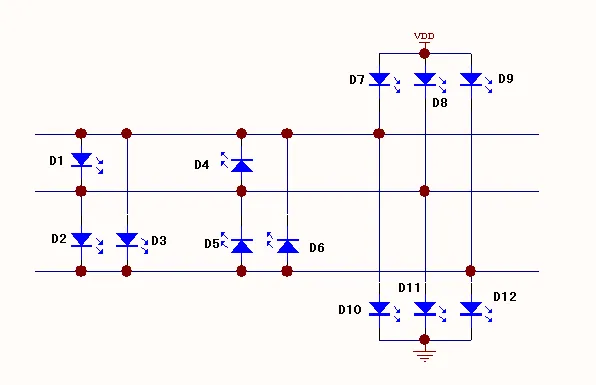

發一個12LED的,更多LED的以后再發.
1141986012.doc

1

2

這是你的圖片:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141988873.png');}" onmousewheel="return imgzoom(this);">
我很贊同你對技術問題的認真態度.
但我也提出我的看法,樓主的八個指示燈要求是互不相關的,也就是互相獨立的.要測試是否能夠獨立,最簡單的辦法就是讓每一個燈單獨的點亮,而讓其他所有的燈都不亮,看能否實現.D1-6是可以的,但是7-12這六個,至少有三個是亮的,1-6改變狀態時,7-12將伴隨著亂亮,對不對?

你的分析思路是對的,但是方法不妥,因?yàn)槿魏我恢还茏狱c(diǎn)亮,它自身不能取高阻的狀態,另一個端子也不能取高阻狀態,實際上高阻不能作為一種有效的狀態,這樣,總狀態數就是2的三次方等于8.
另外,你的這個圖,如果想讓六個指示燈都不亮或者都亮,該怎么辦呢?因?yàn)樯舷聝蓚€(gè)燈至少有一個是亮的.
像上面那個朋友的那個圖,如果只用兩種電平,也不能實現任何一支管子的隨意點亮,必須讓第三條引腳處于高阻狀態.看來不用譯碼器的方式的確很受局限性,這個成本節省的不值.

:)
你可能還是沒明白我的電路.這個電路是用1個I/O口控制2個LED.當I/O口處于高阻態時,兩個LED都是不亮的.因?yàn)?個LED上的壓降只有0V7,因此是不會亮的.高的時候,下燈亮,低的時候上燈亮,以高低電平作變化時,兩個燈一起亮.我曾在一個充電器電路中實際使用過該電路.

即使是單獨控制,D1-D6也是不可以的.
假如我要D1,D2,D4,三燈都亮,它就無法做到了.

你說得對,我沒有仔細考慮那個二極管的作用,加上動態,是可以獨立控制的.你的方法比較好,可以實現靜態顯示,既可以減小程序的壓力,又可以提高管子的亮度.

可以的,首先,所有燈都滅,所有輸出都為高阻即可,其實,1-6的接法都是一樣的,其中的某一支點亮,可以讓與它的正極相連的引腳輸出高電平,負極相連的引腳輸出低電平,另一個引腳高阻,是可以單獨點亮其中一只的,然后動態掃描,即可.

你講的對,這個方法不行.
但我總是認為有其他辦法.
讓我再想想吧.
大家也一起想想吧!!!

完全沒有實際應用價值
用個595之類的多簡單方便,0.5元不到就解決問題.關鍵是也可靠

是的,只是理論探討,并不代表實際使用,因?yàn)闃侵饕蟊仨氝@樣

你所謂的高阻狀態在單片機能實現嗎?一個bit位就兩種狀態的.不知道何解?除非你的單片機IO口是三態門呀!

  對呀,51怎么設置高阻態?

是的,它的這種方法在51單片機上是不行的,不過有些單片機是可以的,它可以將端口設置為輸入或者輸出,其中的輸入就是高阻狀態.

設置為輸入態就是高阻態呀.

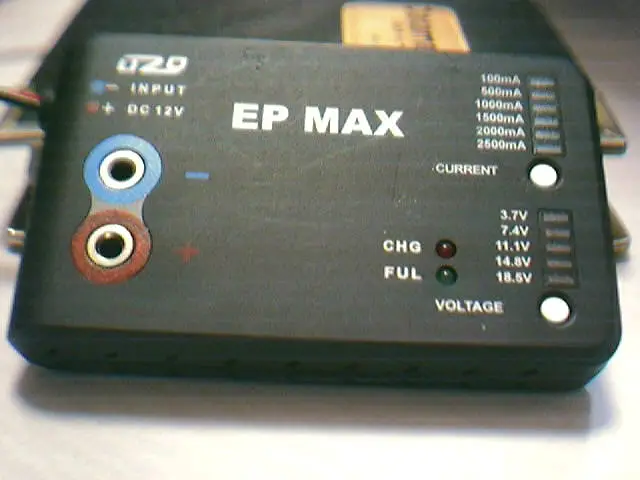

此話錯矣,我曾經開發一款多功能的充電器,其中要用到13個LED,正好用此辦法解決了I/O口不夠的問題.就是下面這款充電器,它的單片機是用只有12個I/O口的.其中A/D就用了3個,按鍵用了1個,LED用了7個,PWM用了1個.共12個.
而每個LED都是可以單獨控制的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142211234.jpg');}" onmousewheel="return imgzoom(this);">

這個電路不能用,不能單獨控制.D1,D2,D3/D5,D4,D6.會出現同時亮的時候.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142325560.jpg');}" onmousewheel="return imgzoom(this);">

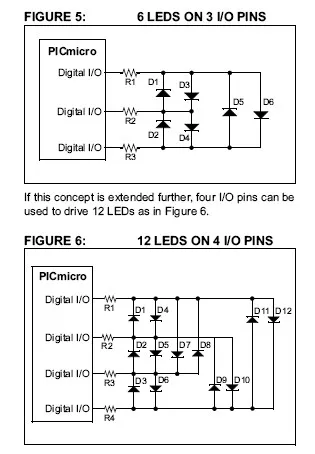

這個3控6個LED ,這個4控8個LED.這個電路會好些.

贊成,可以實現,謝謝各大俠努力的工作,努力的的發貼.

你這個損耗太大了.

不是的,在消費類電子方面是有大作用的.

在實際應用上,你貼出的這個電路是存在問題的.
比如,如果我只要D1亮,其它燈不亮,那么電路中就必須R2連接的I/O為高,R1連接的I/O腳為低,R3連接的為高阻.
在這個情況下,R2的I/O高會通過R2,D4,D5,R1,到R1的低,D4和D5會有微微的亮.你不信的話,可以一試.
這個電路已經有失敗的經驗了.
