請求高手指點指點呀!謝謝!

我覺得Q2是穩壓開關管你說呢?

能給一個穩壓開關管的型號嗎?Q1和Q2都是SOT23封裝的.

MT718,PNP開關管,20V-1.5A-0.625W.

謝謝呀!終于搞明白了.向您敬禮!

請問這PNP開關管的E極和B極為什么要用一個電阻連起來?還有同類型的芯片嗎?請推薦.謝謝!

以前的三極管穿透電流較大,在第二個管子EB結并聯小電阻,使截至?xí)r的壓降小于導通電壓,以防誤觸發.

謝謝指點!
你所說的第二個管子就是EB結形成的管子嗎?好像我看到有人使用的并聯電阻不是很小呢,有用10K的.

你說EB并聯一個電阻,是為了使截止壓降小于小于道通電壓.請問能給我講解一下工作原理嗎?謝謝!

并聯10K也是常見的,假設第1個管子截止時漏電流0.01mA,在10K電阻的壓降就是0.1V,第2個管子不會導通;如無電阻,經放大后第2個管子就有幾毫安的漏電流通過了.
我表達不好,抱歉.希望別的網友能解釋得更嚴謹一些.

謝謝你的指點!
你說的很詳細,因?yàn)槲业幕竟Σ粔蛟鷮?shí),所以有很多問題問你.再次感謝!
請問是不是為了安全起見所有使用三極管時都應在E極和B極并聯一個電阻?(PNP管子和NPN管子)

我覺得要求不是很高的時候也可以省掉.

我可能還是要加這個電阻的,我用三極管控制繼電器的.
請問控制繼電器的電源通斷,是NPN管子好,還是PNP管子好,為什么?

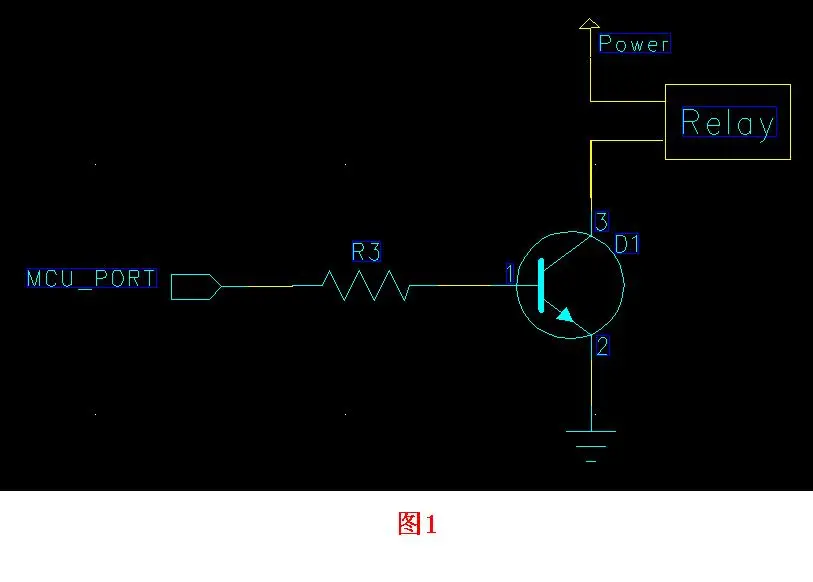

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143213458.jpg');}" onmousewheel="return imgzoom(this);">

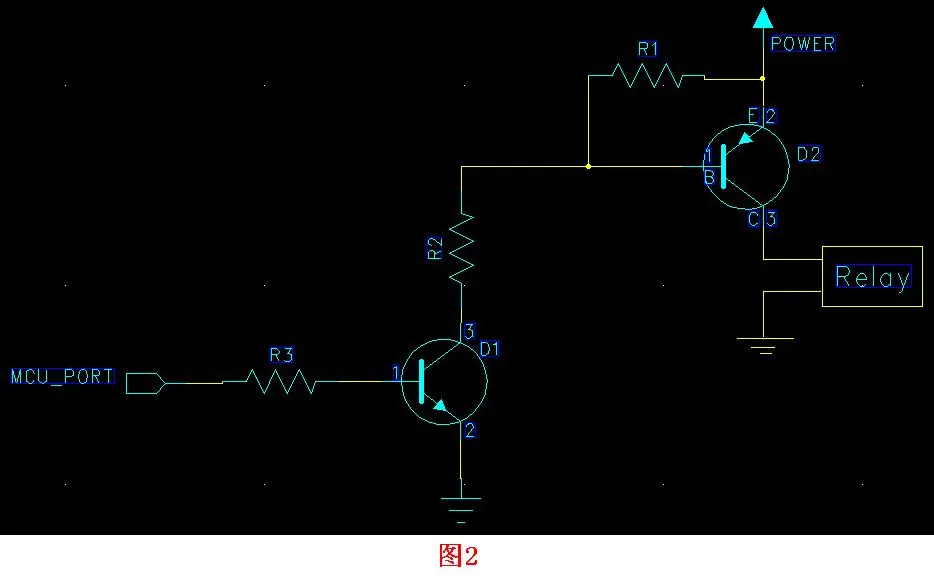

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143213524.jpg');}" onmousewheel="return imgzoom(this);">

請點評一下上面的圖1和圖2.
我用圖1做過實驗的,好像出現過繼電器誤動作,能告訴我為什么會出現誤動作?
圖2是不是可以避免出現誤動作?為什么?
圖2的安全系數有多高?(該電路處于車載環境)
還有沒有需要改進的地方?


謝謝!

單片機驅動繼電器一般用一個NPN管子就行了,我作過,單片機是EM78P156,供電電壓5伏,繼電器12伏400歐的,三極管是2N5551,基極電阻2K2,用在摩托車上的,穩定性還可以.也可以在基極和射極間再并聯一個1K的下偏置電阻.另外繼電器繞組必須要反向并聯一個二極管如1N4007.

謝謝呀!

請問貼片NPN三極管mark code是14Q大概是什么型號的管子?
請問貼片NPN三極管mark code是L6大概是什么型號的管子?

三極管代碼手冊
1143264453.xls

謝謝!
