IGBT炸管
大家好，我想問一下，有一臺NBC-500IGBT炸了一個（仿奧太的）我把驅動板的1W20歐5.1歐S160全部換了。我沒有示波器用萬用表量驅動電壓交流16伏直流1伏不到，換了2個庫存的仙童300A600V的IGBT用了一個星期，昨天又炸了。我想問一下是不是600V的耐壓i不夠還是驅動有問題。沒有示波器的話萬用表能不能檢查驅動。謝謝。
全部回復(32)
正序查看
倒序查看
@與你到永久
呵呵！還是你牛啊！敢用600V的IGBT，有多少可以跟你炸完的，要裝1200V的IGBT，還有電流也太選大了吧，我們一般都只用100A的就夠了，你還用300A的，太奢侈了。你換好IGBT以后先別開機，先把整流橋上的輸出斷開，測IGBT的驅動電壓，交流的，然后測下頻率，要4組都是一致的。相差個0.0幾伏沒關系的。驅動板上就那幾個元器件喜歡壞啊，SR160和幾個驅動電阻啊！要一個個檢查到！如果都對，基本是沒問題的！
我那IGBT模塊是多出來的，原來是韓國梨水600A機子上的，現在全部淘汰了，我的模塊也就沒有用了，所以裝上去的。我想問一下那為什么梨水可以用呢？
0
回復
@與你到永久
熊，你用60的？不會吧，你們也太摳門了吧！最低也要用75A的撒！一般的都用100的了！60的你一點余量都沒有額！完全不夠！
回10樓：我用40A管子，可做足功率400A手焊，.............60A算起來，遠遠足夠做好500A，如果還是炸管，那就不怨管子，再找別的補償吧，當然如你所說，75A就很安全，............可是用60A，就方便用單管，是吧............................................關鍵的.........如何恰當?shù)纳?............,
當然了，“有的人”用了170的風機，而出風口，卻不到100mm，.....................那就難過得很..........
我不知40A和75A，價格差多少，若知道，請告訴我好嘛
其實呢，若算平均電流，那么若選了50A管子，電流就會有百分百余量，..............如若再增加余量，那也是給每個脈沖，超越平均電流，留的成倍成倍的余量，............不是嗎
.
0
回復
@與你到永久
呵呵！還是你牛啊！敢用600V的IGBT，有多少可以跟你炸完的，要裝1200V的IGBT，還有電流也太選大了吧，我們一般都只用100A的就夠了，你還用300A的，太奢侈了。你換好IGBT以后先別開機，先把整流橋上的輸出斷開，測IGBT的驅動電壓，交流的，然后測下頻率，要4組都是一致的。相差個0.0幾伏沒關系的。驅動板上就那幾個元器件喜歡壞啊，SR160和幾個驅動電阻?。∫粋€(gè)個檢查到！如果都對，基本是沒問題的！
請問北京時代ZX7-400的驅動電壓多少？我測得是4組一樣都是直流4.2V左右，交流測不出來，怎么回事？
0
回復
@xuzhichao168
NBC-500的機器用耐壓600V？膽子真大，呵呵。。。。加上尖峰電壓遠遠超過600V了，對于IGBT而言電壓應用最大值為額定值的80%，直流母線上的電壓540V，應該選擇雙倍的耐壓值IGBT，1200V。

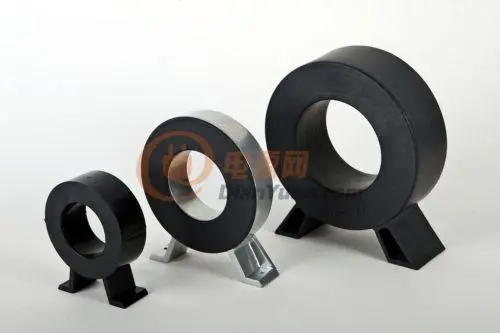

佛山中研股份——非晶、納米晶研發基地，國際領先的納米晶薄帶、超薄帶技術。公司08年成立，現有職工700余人。專業提供共模電感磁芯、非晶C形磁芯、逆變焊機電源磁芯等；并提供電源變壓器加工。歡迎來電咨詢！http://www.catech.cn 劉遠 13924850693 0757-85131301 QQ：113529974
0
回復
@北極熊
回10樓：我用40A管子，可做足功率400A手焊，.............60A算起來，遠遠足夠做好500A，如果還是炸管，那就不怨管子，再找別的補償吧，當然如你所說，75A就很安全，............可是用60A，就方便用單管，是吧............................................關鍵的.........如何恰當?shù)纳?............, 當然了，“有的人”用了170的風機，而出風口，卻不到100mm，.....................那就難過得很.......... 我不知40A和75A，價格差多少，若知道，請告訴我好嘛 其實呢，若算平均電流，那么若選了50A管子，電流就會有百分百余量，..............如若再增加余量，那也是給每個脈沖，超越平均電流，留的成倍成倍的余量，............不是嗎.
牛逼叫你吹上天了。
0
回復
@石石
你是一點都不懂，你們做的機器拿出來看看。不會用4個40A的單管做MZ-1000吧
回21樓：仙童40A，做400A,已是歷史了，不止我敢做呀，........當前小散熱器小機箱，做到344A（足功率），55.8%暫載率，標400 實際短弧，照樣可焊400A呀，，
假如，風機大，散熱器也夠的話，我肯定會把它調到400A（足功率）
至于，你的訂單要求：4個40A的單管，做MZ-1000 ，如果有3000伏的IGBT,我想我可以考慮，答應你的請求，研究試制.......哈哈
0
回復
理解@北極熊
回10樓：我用40A管子，可做足功率400A手焊，.............60A算起來，遠遠足夠做好500A，如果還是炸管，那就不怨管子，再找別的補償吧，當然如你所說，75A就很安全，............可是用60A，就方便用單管，是吧............................................關鍵的.........如何恰當?shù)纳?............, 當然了，“有的人”用了170的風機，而出風口，卻不到100mm，.....................那就難過得很.......... 我不知40A和75A，價格差多少，若知道，請告訴我好嘛 其實呢，若算平均電流，那么若選了50A管子，電流就會有百分百余量，..............如若再增加余量，那也是給每個脈沖，超越平均電流，留的成倍成倍的余量，............不是嗎.
哈哈！熊，管子的價格我相信你應該了解的不比我少，我要的是可靠性問題，你們講究的是成本！因?yàn)槲也皇亲錾a(chǎn)的，所以對我而言要的是低故障率，而你們要的是量，你講的也很有道理，但是暫載率有點??！我倒是愿意聽你分析下！
0
回復
@與你到永久
哈哈！熊，管子的價格我相信你應該了解的不比我少，我要的是可靠性問題，你們講究的是成本！因?yàn)槲也皇亲錾a(chǎn)的，所以對我而言要的是低故障率，而你們要的是量，你講的也很有道理，但是暫載率有點小！我倒是愿意聽你分析下！
回26樓：你要的是......低故障率，我要的是......高可靠性，........一樣的，55.8%是低了一點，那完全可以找到60%的點嘛，那你就會滿意的多,是吧，就只是我調試，到這里停了一下....而已，，老板急著說，，，，，好了好了，達到300就不錯了，你讓我說什么好呢，，
但是，我有所預感，無論調到哪里，都不會，在能壞管子的地方，停下來，如果能壞管子，那么，我就一定讓它，壞在....我的手上，而不是......用戶手里，
雖然，老板的精神，是要.....量，但是我的主張....是，“生產燈泡，可以暗一點，但是不許爆炸”， 我做400手焊機，80A要5.0焊條十分好焊，要焊厚板，還要焊透，，，，15A時，要焊2.0焊條1.0薄板，焊道，還要十分漂亮.......
關于管子價格，了解甚少，幾乎.....，敬請告知
