求助，tl494的脈寬調制，改變3腳的電壓來調節輸出占空比。

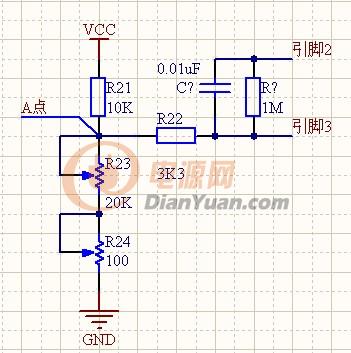

如圖，接15V電源，怎么調電位器，3腳的點位始終都是0點幾V，A點的點位只有3點幾V，輸出占空比不可調節。
去掉3.3K電阻，測得3腳電壓也是0點幾V。直接在3腳加上電壓，1點幾V到4點幾V輸出可調。

哪位大俠幫幫忙分析，為什么不能采用分壓調節！
