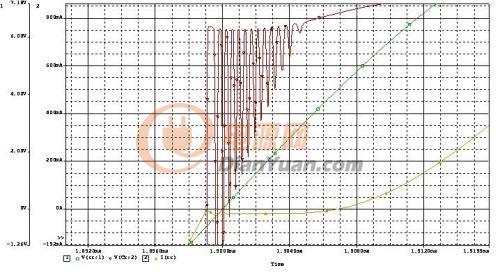

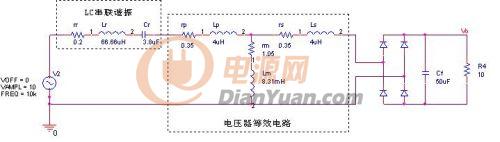

現在在仿真一個電路（是整個電路的一部分，整個電路為“直流電源+移相全橋+串聯諧振+變壓器+橋式整流+電容濾波+電阻負載”），如下圖所示，中間直接用的變壓器的等效模型，參數是實測的值，整流二極管選的是MUR420，前面給的是一個正弦信號。現在的問題是變壓器輸入輸出電壓有很大的振蕩（以前實驗的時候也有），感覺應該是整流橋的非線性引起的，但是具體原因搞不清楚（⊙﹏⊙b汗，電路學的太菜鳥），還有應該怎么消除呢？

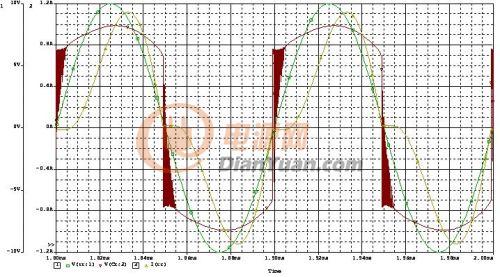

輸入，變壓器輸入和電流

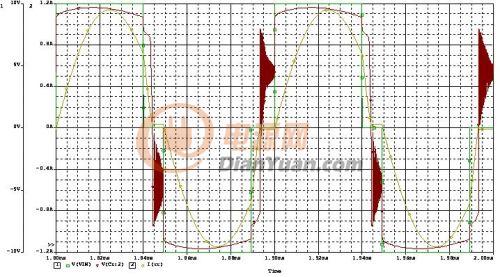

如果把前面的正弦輸入變成方波輸入（占空比為0.4)，就會是下面的樣子，振蕩仍然很大
請教各位高手啊，拜謝啦??！
