有誰用過PFC芯片NCP1653?

有個問題問一下用過NCP1653的朋友,我抄NCP1653pdf里面的電路圖,效果不是很好.輸出電壓是已經390V了,但電路里的那個電感發熱厲害,而且功率因數只有0.6,沒有任何提高.問問各位,這是怎么回事?

全部回復(32)

只看樓主

正序查看

倒序查看

fujiang

LV.5

2005-12-31 08:26

1653不是很好調,要注意你的LAYOUT,

回復

yzm800112

LV.5

2005-12-31 10:25

@fujiang

1653不是很好調,要注意你的LAYOUT,

NCP1653的動態不是很好的.我用IR1150S做PFC是

我做的是300W的輸出效率 94%(@90VAC/300W)
功率因素 0.999(@115VAC/300W)

不知道你做多大功率的?IR1150S的工作頻率是可調的.對的過EMC和有幫助的.

2, 是OCC控制(單周期)

我自己做了300W 和1200W 兩個版本的.

希望做PFC的多多交流的.

回復

yschen60

LV.2

2005-12-31 10:45

你的電感是用什麼材質,線徑是多粗
還有你的電感量為何(重載時)?
這都是要考慮的因素

回復

photoman

LV.1

2005-12-31 10:55

我的電路圖如下.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135997725.jpg');}" onmousewheel="return imgzoom(this);">

回復

photoman

LV.1

2005-12-31 11:01

@photoman

我的電路圖如下.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135997725.jpg');}"onmousewheel="returnimgzoom(this);">

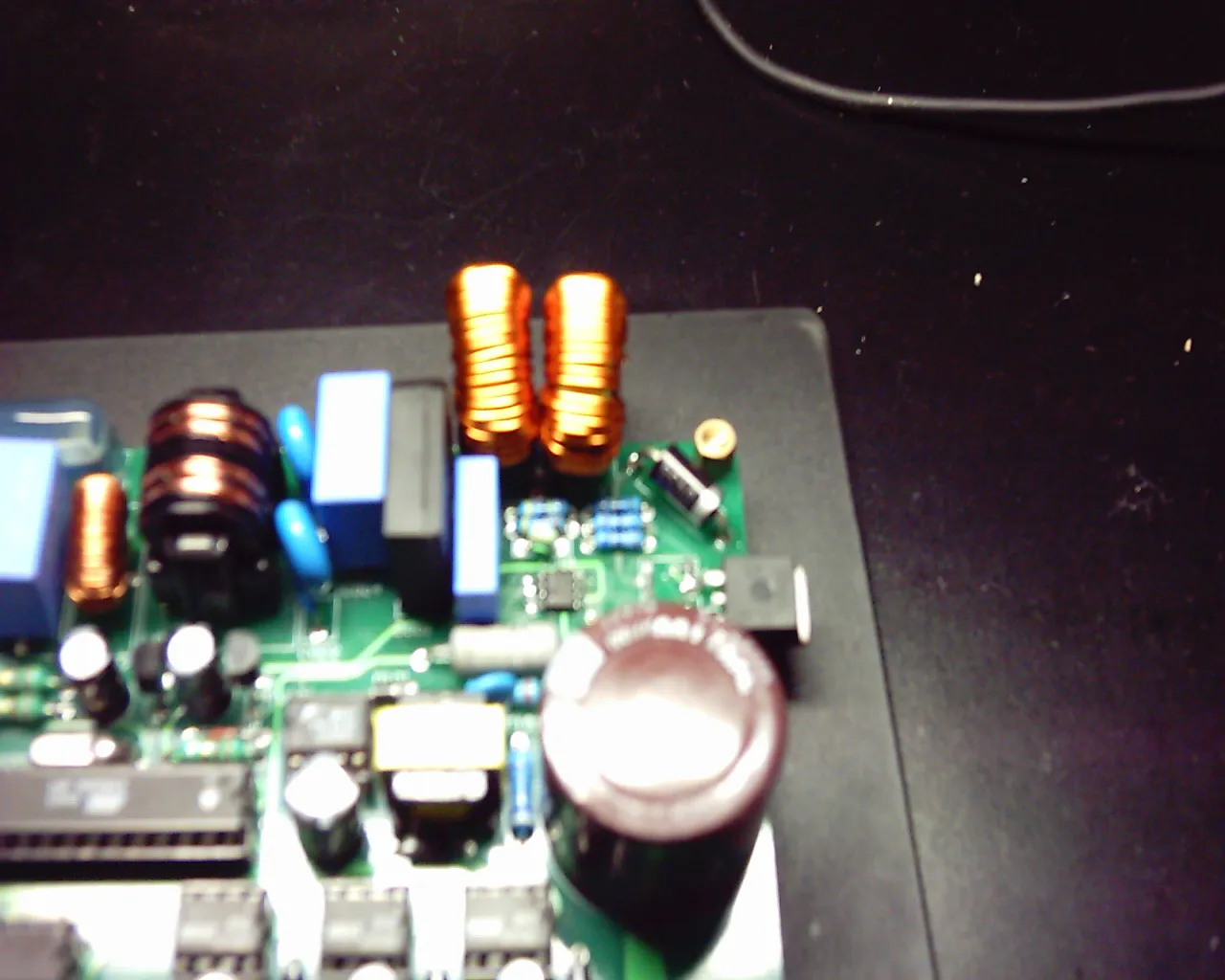

我不知道那些器件需要特殊的材質,比如電感.我的照片如下,不知道有什么問題.用的電容都是貼片的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135998089.jpg');}" onmousewheel="return imgzoom(this);">

回復

photoman

LV.1

2005-12-31 11:03

@photoman

我不知道那些器件需要特殊的材質,比如電感.我的照片如下,不知道有什么問題.用的電容都是貼片的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135998089.jpg');}"onmousewheel="returnimgzoom(this);">

樓上的兄弟說ir的那個好.不過這個片子我買了很多,而且板子也做好了,還是先把這個調好吧.

回復

yzm800112

LV.5

2005-12-31 11:09

@yschen60

你的電感是用什麼材質,線徑是多粗還有你的電感量為何(重載時)?這都是要考慮的因素

我用的鐵硅鋁的.是500uH.感量不一定.不同的負載有不同的要求.我有一個用TDK的磁環效果很好的.

回復

yzm800112

LV.5

2005-12-31 11:15

@photoman

樓上的兄弟說ir的那個好.不過這個片子我買了很多,而且板子也做好了,還是先把這個調好吧.

你做多大功率?我想主要是交流.我么沒說那個好IC哪個IC不好.至少IR1150S從功能有點優勢.最主要是應用者把IC的特點用好.就不錯的,每個IC都有自己的特點.

回復

fengdongguan

LV.5

2006-01-19 08:34

老兄你的電感太小啦.我不知道你是多大W的?

回復

jiefu1979

LV.1

2006-01-19 22:58

@yzm800112

NCP1653的動態不是很好的.我用IR1150S做PFC是我做的是300W的輸出效率 94%(@90VAC/300W) 功率因素 0.999(@115VAC/300W)不知道你做多大功率的?IR1150S的工作頻率是可調的.對的過EMC和有幫助的.2,是OCC控制(單周期)我自己做了300W和1200W兩個版本的.希望做PFC的多多交流的.

看到老兄功率因素那么高,能否給小弟傳過來一份原理圖.因為公司讓我做一塊功率因數在0.98以上的,功率在45W以下的電源.我至今沒有做出來.如果可以的話,那我真是太謝謝了!!
JIEFU1979.163.COM

回復

szevwell

LV.10

2006-01-20 22:48

@jiefu1979

如果是45W的,功率因數達到0.98以上,用SA7527也做的單級反激電源也可以達到你的要求啊!品質OK,價格有競爭力,交貨及時,無需訂貨期.

回復

lxms2tl

LV.5

2006-04-14 22:15

@yzm800112

NCP1653的動態不是很好的.我用IR1150S做PFC是我做的是300W的輸出效率 94%(@90VAC/300W) 功率因素 0.999(@115VAC/300W)不知道你做多大功率的?IR1150S的工作頻率是可調的.對的過EMC和有幫助的.2,是OCC控制(單周期)我自己做了300W和1200W兩個版本的.希望做PFC的多多交流的.

可以告訴我你的IR1150在那兒買到的?我急需阿.DX

回復

lxms2tl

LV.5

2006-04-14 22:18

@yzm800112

你好DX,你的IR1150在那兒買到的,告訴我吧,我急需阿.拜托阿.

回復

yzm800112

LV.5

2006-04-17 22:34

@jiefu1979

上IR網站都有典型電路圖,

回復

stupid

LV.4

2006-05-21 11:33

@yzm800112

NCP1653的動態不是很好的.我用IR1150S做PFC是我做的是300W的輸出效率 94%(@90VAC/300W) 功率因素 0.999(@115VAC/300W)不知道你做多大功率的?IR1150S的工作頻率是可調的.對的過EMC和有幫助的.2,是OCC控制(單周期)我自己做了300W和1200W兩個版本的.希望做PFC的多多交流的.

請問有誰知道NCP1653和IR1150在價格方面有多大差別.因為小弟要做一款400w電源,正在選IC呢.

回復

stupid

LV.4

2006-05-21 11:35

@fengdongguan

老兄你的電感太小啦.我不知道你是多大W的?

請問有誰知道NCP1653和IR1150在價格方面有多大差別.因為小弟要做一款400w電源,正在選IC呢.

回復

yzm800112

LV.5

2006-05-21 11:58

@stupid

請問有誰知道NCP1653和IR1150在價格方面有多大差別.因為小弟要做一款400w電源,正在選IC呢.

兄弟,一塊RMB.

回復

wjoyn

LV.6

2006-05-21 12:08

@yzm800112

兄弟,一塊RMB.

1653和1150最大功率各能做到多少?兄弟

回復

yzm800112

LV.5

2006-05-21 12:14

@wjoyn

1653和1150最大功率各能做到多少?兄弟

1150最大4000W,可1653不是很清楚,能做1千多W

回復

wjoyn

LV.6

2006-05-21 14:56

@yzm800112

1150最大4000W,可1653不是很清楚,能做1千多W

哦,感謝,我看看1150的資料去

回復

scady

LV.4

2006-06-10 15:57

我用NCP1653 DATASHEET上的參數,當帶載超100多瓦時候,電壓就下降.兄弟有沒什么建議哦.

回復

scady

LV.4

2006-06-10 16:57

我用NCP1653 DATASHEET上的參數,當帶載超100多瓦時候,電壓就下降.兄弟有沒什么建議哦.

回復

frank

LV.8

2006-06-20 16:28

@scady

我用NCP1653DATASHEET上的參數,當帶載超100多瓦時候,電壓就下降.兄弟有沒什么建議哦.

IR1150就是價太高了,郁悶

回復

LV.1

2009-07-14 16:31

@scady

我用NCP1653DATASHEET上的參數,當帶載超100多瓦時候,電壓就下降.兄弟有沒什么建議哦.

兄弟,你的參數和手冊上的完全一樣嗎..
我現在也做了一個..
不過電壓超過120V就開始打噶了呀..
不知道是怎么回事啊..

回復

小蟲

LV.5

2009-07-14 17:02

@stupid

請問有誰知道NCP1653和IR1150在價格方面有多大差別.因為小弟要做一款400w電源,正在選IC呢.

OB6573/2

回復

LV.1

2009-07-17 13:55

@scady

我用NCP1653DATASHEET上的參數,當帶載超100多瓦時候,電壓就下降.兄弟有沒什么建議哦.

是不是進入電壓跟隨模式了喲

回復

zhouqiaoju

LV.4

2009-07-17 17:33

@yzm800112

上IR網站都有典型電路圖,
