幫我看看這是什么鳥波形啊

 3525驅動的推挽電路，頻率22K，圖騰柱ＴＩＰ１２２　，１２７　　兩對ＩＲＦ３２０５　，變壓器ＥＥ６５，初級2.4T＋2.4T，第一層厚３mm寬３5mm銅皮，第二，三層為次級，共４０Ｔ，第四層初級０．６２mm*10根，第五，六層次級共４０T,前級加了吸收電路改善不明顯，次級直接接（串聯）了兩個６０Ｗ白織燈泡，請教下圖測的ＤＳ極波形是漏感大嗎？



全部回復(30)
正序查看
倒序查看
2011-03-31 22:11
效果如何
0
回復
2011-03-31 22:25
@tvro
效果如何

什么效果？

0
回復
2011-04-01 10:22
@王子在線
什么效果？
什么鳥波形
0
回復
袁文亮
LV.3
5
2011-04-01 14:51

是空占比么？

0
回復
川野
LV.7
6
2011-04-01 16:17
占空比不對。再調整一下占空比就好了。
0
回復
2011-04-01 16:56
@川野
占空比不對。再調整一下占空比就好了。
從3525和圖騰柱輸出測的波形是正常的
0
回復
川野
LV.7
8
2011-04-01 17:09
@王子在線
從3525和圖騰柱輸出測的波形是正常的
再調整一下占空比看看。不帶負載測DS得波形正常嗎？建議變壓器次-初-次繞法。
0
回復
2011-04-01 18:26

我再發幾張圖：

1，3525驅動板不接其它電路時的11腳14腳波形





2，3525驅動板不接其它電路時的圖騰柱輸出





3，接上功率管和變壓器但沒有帶負載時的功率管GS波形



4，接上功率管和變壓器但沒有帶負載時的DS波形



5，次級串聯兩只60W燈泡時測得功率管GS波形



6，次級串聯兩只60W燈泡時的功率管DS波形









0
回復
2011-04-01 18:34
@王子在線
我再發幾張圖：1，3525驅動板不接其它電路時的11腳14腳波形[圖片]  2，3525驅動板不接其它電路時的圖騰柱輸出 [圖片] 3，接上功率管和變壓器但沒有帶負載時的功率管GS波形[圖片] 4，接上功率管和變壓器但沒有帶負載時的DS波形[圖片] 5，次級串聯兩只60W燈泡時測得功率管GS波形[圖片] 6，次級串聯兩只60W燈泡時的功率管DS波形[圖片]
我的變壓器接功率管D腳的引出線不接在功率管D腳上，而是接在功率管的散熱器上，這個沒關系吧？
0
回復
2011-04-01 20:58
@王子在線
我的變壓器接功率管D腳的引出線不接在功率管D腳上，而是接在功率管的散熱器上，這個沒關系吧？
應該沒問題
0
回復
川野
LV.7
12
2011-04-01 21:37
@王子在線
我的變壓器接功率管D腳的引出線不接在功率管D腳上，而是接在功率管的散熱器上，這個沒關系吧？

主變漏感太大了，要重新繞制。

0
回復
2011-04-01 22:01
@川野
主變漏感太大了，要重新繞制。
用成品的好
0
回復
wangyuren
LV.3
14
2011-04-04 14:14

你用達林頓做3525的輸出擴流？達林頓的總發射結壓降很大的

0
回復
2011-04-04 16:18
@wangyuren
你用達林頓做3525的輸出擴流？達林頓的總發射結壓降很大的

總發射結壓降很大會有什么影響嗎？我試過將開關信號直接從3525引腳上取出，然后再測功率管的DS波形要改善很多，但這根發射結壓降沒什么關系吧。

0
回復
川野
LV.7
16
2011-04-04 16:35
@王子在線
總發射結壓降很大會有什么影響嗎？我試過將開關信號直接從3525引腳上取出，然后再測功率管的DS波形要改善很多，但這根發射結壓降沒什么關系吧。

是啊。電路工作在開關狀態又不是放大狀態。有一點壓降有什么關系啊。是變壓器沒有繞好。

0
回復
luojun
LV.8
17
2011-04-04 18:45

樓主的變壓器是怎么繞的有點兒看不懂

2.4T+2.4T？如此精確？

第一層35MM寬，3MM厚的銅皮？是初級嗎？

第四層0.62×10也是初級？

暈了





0
回復
2011-04-04 18:50
@luojun
樓主的變壓器是怎么繞的有點兒看不懂2.4T+2.4T？如此精確？第一層35MM寬，3MM厚的銅皮？是初級嗎？第四層0.62×10也是初級？暈了[圖片]
可能是初-次 -次-初
0
回復
2011-04-04 20:16
@luojun
樓主的變壓器是怎么繞的有點兒看不懂2.4T+2.4T？如此精確？第一層35MM寬，3MM厚的銅皮？是初級嗎？第四層0.62×10也是初級？暈了[圖片]

2.4T＋2.4T不一定精確，但這個不重要，兩邊是一至的

第一層35MM寬，3MM厚的銅皮是初級

第四層0.62×10是初級

0
回復
2011-04-04 20:17
@tvro
可能是初-次-次-初
初－次－初－次
0
回復
2011-04-04 20:45

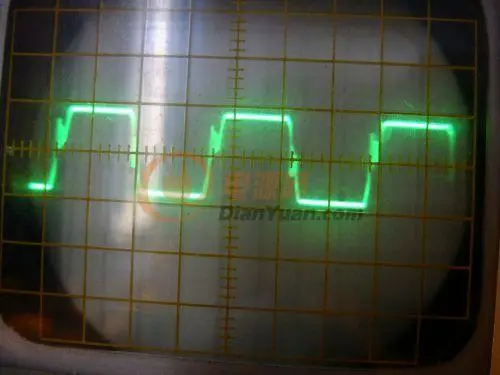

今天找出以前做好的另一個ＥＥ５５變壓器：用次-初－次的繞法，第一二層為次級０．６２兩根４２Ｔ，第三層為初級，０．６２線２０根３＋３Ｔ，第三四層次級０．６２線兩根５０Ｔ．次級串聯兩個60W燈泡，下圖是測得功率管ＤＳ波形：

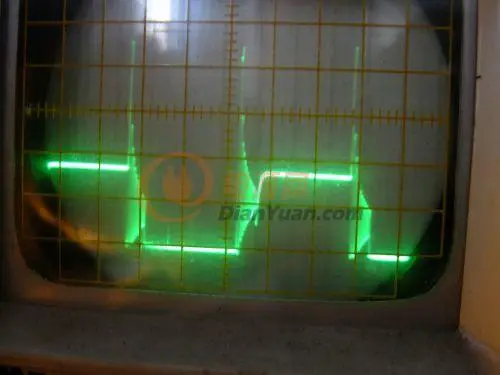

我將驅動信號直接從ＳＧ３５２５的１１腳和１４腳取出波形也差不多，但是驅動信號取自圖騰柱的基極（也就是３５２５的輸出經１００歐電阻后的信號）再測的功率管ＤＳ的波形又變了：





0
回復
龍的心
LV.6
22
2011-04-04 21:49
@王子在線
今天找出以前做好的另一個ＥＥ５５變壓器：用次-初－次的繞法，第一二層為次級０．６２兩根４２Ｔ，第三層為初級，０．６２線２０根３＋３Ｔ，第三四層次級０．６２線兩根５０Ｔ．次級串聯兩個60W燈泡，下圖是測得功率管ＤＳ波形： [圖片]  我將驅動信號直接從ＳＧ３５２５的１１腳和１４腳取出波形也差不多，但是驅動信號取自圖騰柱的基極（也就是３５２５的輸出經１００歐電阻后的信號）再測的功率管ＤＳ的波形又變了： [圖片]
個人感覺可能是變壓器漏感的問題
0
回復
2011-04-05 06:59
@龍的心
個人感覺可能是變壓器漏感的問題
重做變壓器
0
回復
川野
LV.7
24
2011-04-05 08:09
@tvro
重做變壓器

我早就說過了，是主變漏感太大，要重新繞制?？赡苁荓Z的繞制方法有問題。這個東東沒那么復雜的。

0
回復
2011-04-05 09:57
@王子在線
我再發幾張圖：1，3525驅動板不接其它電路時的11腳14腳波形[圖片]  2，3525驅動板不接其它電路時的圖騰柱輸出 [圖片] 3，接上功率管和變壓器但沒有帶負載時的功率管GS波形[圖片] 4，接上功率管和變壓器但沒有帶負載時的DS波形[圖片] 5，次級串聯兩只60W燈泡時測得功率管GS波形[圖片] 6，次級串聯兩只60W燈泡時的功率管DS波形[圖片]
可能是驅動不足或是過驅，改變一下柵極電阻試試。
0
回復
wangyuren
LV.3
26
2011-04-07 09:59
@王子在線
總發射結壓降很大會有什么影響嗎？我試過將開關信號直接從3525引腳上取出，然后再測功率管的DS波形要改善很多，但這根發射結壓降沒什么關系吧。
高的發射結壓降抬高關斷驅動電平降低開通驅動電平
0
回復
robin1003
LV.3
27
2011-04-07 13:58
樓主又在搞電YU的機機了
0
回復
2011-05-30 11:39
我重做了一個變壓器后比前一個變壓器稍好一些，但波形還是很差，后來我將功率管的棚級電阻由原先的10歐換成60歐，現在波形正常了，不知這算不算過驅，過驅又是如何引起的？但換上60歐電阻后，機器工作時當蓄電池電壓降到9V左右時波形就會變的極差，而且功率管此時開始發熱。工作太忙，已經好長時間沒搞了。
0
回復
yitt
LV.9
29
2011-05-30 14:53
@王子在線
我重做了一個變壓器后比前一個變壓器稍好一些，但波形還是很差，后來我將功率管的棚級電阻由原先的10歐換成60歐，現在波形正常了，不知這算不算過驅，過驅又是如何引起的？但換上60歐電阻后，機器工作時當蓄電池電壓降到9V左右時波形就會變的極差，而且功率管此時開始發熱。工作太忙，已經好長時間沒搞了。

我們工作忙 是YU兒的福音。
