求助：PFC電感峰值電流=？

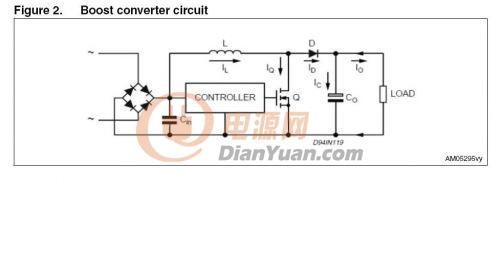

如下圖 為一個簡單的BOOST線路：

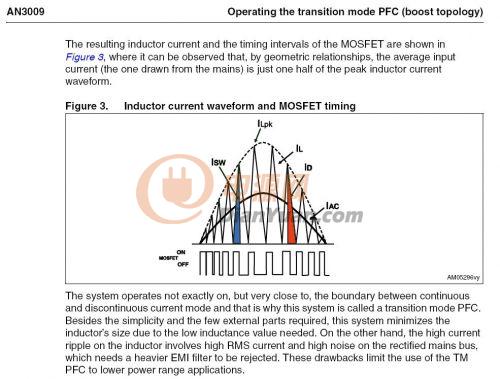

下圖為pfc電感的峰值電流圖（CRM控制模式）：

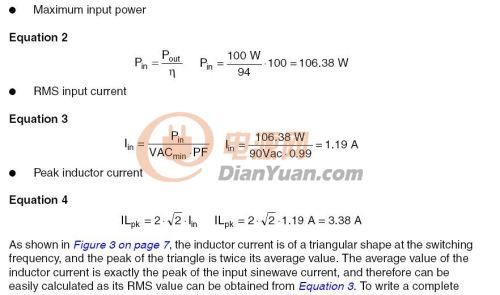

下面有公式和一句話。是說流過PFC電感的峰值電流等于輸入電流峰值的2倍，



請問，這個2倍的關系是怎么得來的？謝謝

全部回復(7)
正序查看
倒序查看
hk2007
LV.8
2
2011-04-01 10:41
問題太簡單了么？咋就沒人關注呢
0
回復
erlangde
LV.3
3
2012-02-18 23:15
@hk2007
問題太簡單了么？咋就沒人關注呢[圖片]
我在想這個問題，好糾結，希望大俠幫忙啊
0
回復
evdi
LV.6
4
2012-02-18 23:20
圖中的虛線和實線不是畫的很清楚嗎？
0
回復
erlangde
LV.3
5
2012-02-18 23:35
@evdi
圖中的虛線和實線不是畫的很清楚嗎？
那是畫出來的，需要從理論上解釋啊
0
回復
erlangde
LV.3
6
2012-02-18 23:39
@evdi
圖中的虛線和實線不是畫的很清楚嗎？
輸入電流的波形應該跟那個虛線的波形一樣高才對啊，因為MOS管導通時，輸入電流流經電感、MOS管、到地，此時電流是上升的；MOS管關斷時輸入電流由峰值經過電感、二極管負載到地，電流下降至0。所以輸入電流一直跟電感電流一致啊。
0
回復
zq2007
LV.11
7
2012-02-19 13:07
@erlangde
輸入電流的波形應該跟那個虛線的波形一樣高才對啊，因為MOS管導通時，輸入電流流經電感、MOS管、到地，此時電流是上升的；MOS管關斷時輸入電流由峰值經過電感、二極管負載到地，電流下降至0。所以輸入電流一直跟電感電流一致啊。
這個要看怎么去理解，各人說法不一。
0
回復
850787641
LV.7
8
2012-02-19 16:52
@zq2007
這個要看怎么去理解，各人說法不一。
是的
