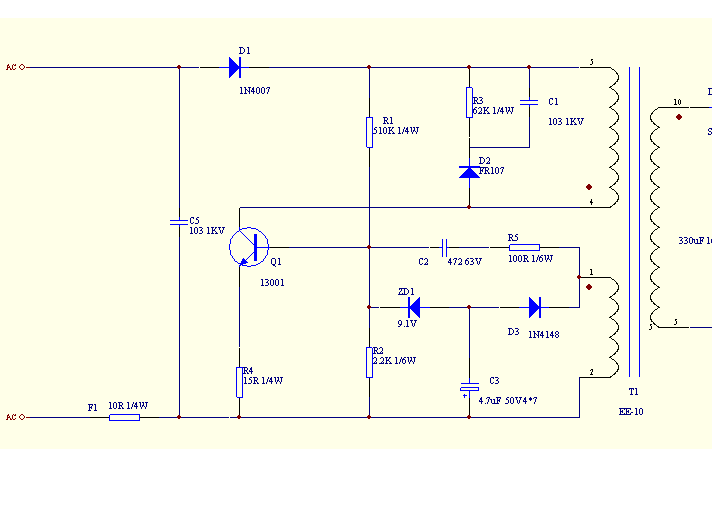

這是關于開關電源的.自激逆變,不過具體反饋電路如何實現自激還是搞不大懂.希望達人現身

這個電路按圖示的連接能工作?

當然可以了.為什么說不能工作?

是不是呀,你看看變壓器?

請教,如果要改變輸出電壓應如何調整.

變壓器1-2相位?

關注!!

我沒把整個電路畫出來.我只想知道反饋饒組部分具體是如何工作的.

c3 zd1 電壓相等時q1截止(關斷).如還有疑問,發我郵箱yaoxinyu@tom.com

關注中

調整zd1的穩壓值即可改變輸出電壓.

搜索“RCC”,論壇里有很多文章.

如改變輸出電壓,是不是還要在D3串一個電阻?(提高上升沿時間)

RCC變換器電路中的脈沖變壓器初級饒組的匝數和次級饒組的匝數是一樣的嗎?還有反饋饒組的匝數和初級饒組的匝數比值一般是多少?

在這里R1和R2的作用是什么?是不是起到穩定基極電壓的作用?
電解電容C3作用只是濾波嗎?

在這里如何求出開關的工作頻率?根據電容什么的計算,但是怎么計算?

你可以到資料版下載《新型開關電源及應用》,里面有系統的原理分析,至于具體元件配搭,論壇里有很多帖子討論過.

呵呵!我錯了.好象是只改變ZD1就可改變輸出電壓哦!剛通電時r1 r2分壓給三極管基極提供導通電壓,C3C2充電,當C3充到-9.1伏左右時(減去三極管BE和R4的電壓),三級管截止.這時T1的感生電勢通過R5使C2放電,同時三極管基極電壓升高,高到三極管導通,同時C3的電壓也在降低.然后反復循環.工作頻率肯定和R5C2有關,但和其它元件也有關(C2并不是完全充滿和放完才使三極管導通和截止).具體的計算我想不出來.還有待修行.哈哈!當ZD1改為6伏時C3的電壓也只會到-6V左右就到下一狀態了.

要不你就調整R5用示波器看它的頻率.要工作在多少,你就把R5調整到多少.

學習中·!

呵呵,改變ZD1小心你的13001,小心炸哦.ZD1改大時,加在13001上的電壓也隨之增加,她受不了時會給顏色你看!!!

當C3充到-9.1伏左右時(減去三極管BE和R4的電壓),三級管截止.
這個如何理解?看不大懂.C3能被充電?不是D3是反向的嗎?應該無法充電才是

有同感

C2,C3電容最多能充到多少伏?

c3是上負下正,電流是從T1的2流過C3再流過D3到T1的1.
我是說C3,D3,ZD1節點電壓負9.1伏.但要三極管截止并不是要它的基極為零才截止.所以C3,D3,ZD1節點的電壓實際只等于負9.1加上R4上的電壓和Vbe的電壓.就應該只有負7點幾伏到負八點幾伏左右.你要計算C2,C3的電壓就去算它的電壓吧!你應該會算了吧?

只有笨蛋才會在大幅度改變輸出電壓的情況下只改ZD1.你說是嗎?

C3是什么濾波?它提供一個負壓使開關管基極電壓最高等于9.3-此負壓,實現箝位,

繼續關注!!!

不是很明白,怎樣箝位呀?

鉗位?我也不知道
