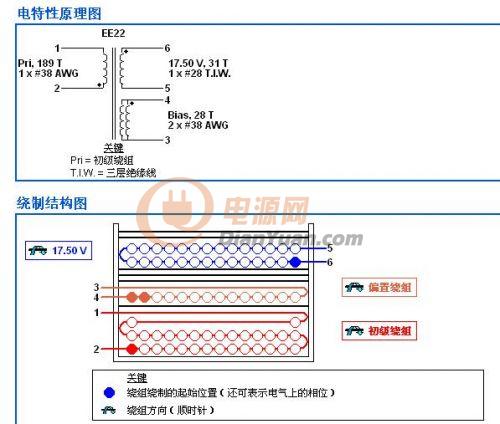

請教下各位，這個電路應該沒問題吧，變壓器也是照著做的，但是搭電路的時候發現空載到不了17.5V，只有15~16V，而且波動很大，兩三分鐘后電壓就下降了，請教下各位幫忙分析下原因，謝謝了，還有這個軟件設計的變壓器跟PIXls的軟件設計的變壓器怎么不一樣的，下面是PIXls設計的變壓器參數：應該照著哪個做變壓器？？？？？謝謝了?。。?/p>
請教下老師幫看下TOP252PN電路哪里有問題！謝謝！
全部回復(6)
正序查看
倒序查看
17.5V 0.35A 可以用EE22 這個參數比較好！你那個圈數太多了。 0
回復
@woshimowww
請問下謝老師，這個電路的輸出短路保護是怎么實現的，我自己分析是這樣：當輸出短路時，會沒有電流流過光耦，造成沒有反饋，所以C腳電容C4開始放電，當?shù)陀?.8V激活自動重啟電路關斷MOSFET輸出，但是這個反應時間有多靈敏，想反應快速點該怎么調，是不是可以把C腳上的R46.8R改小一點讓電容放電快點呢？？
你描述是正確的，不過想快點，改電阻是沒什么用。短路時，IC工作時間大概在40mS左右。會關斷1.8S。此時損耗很小。
0
